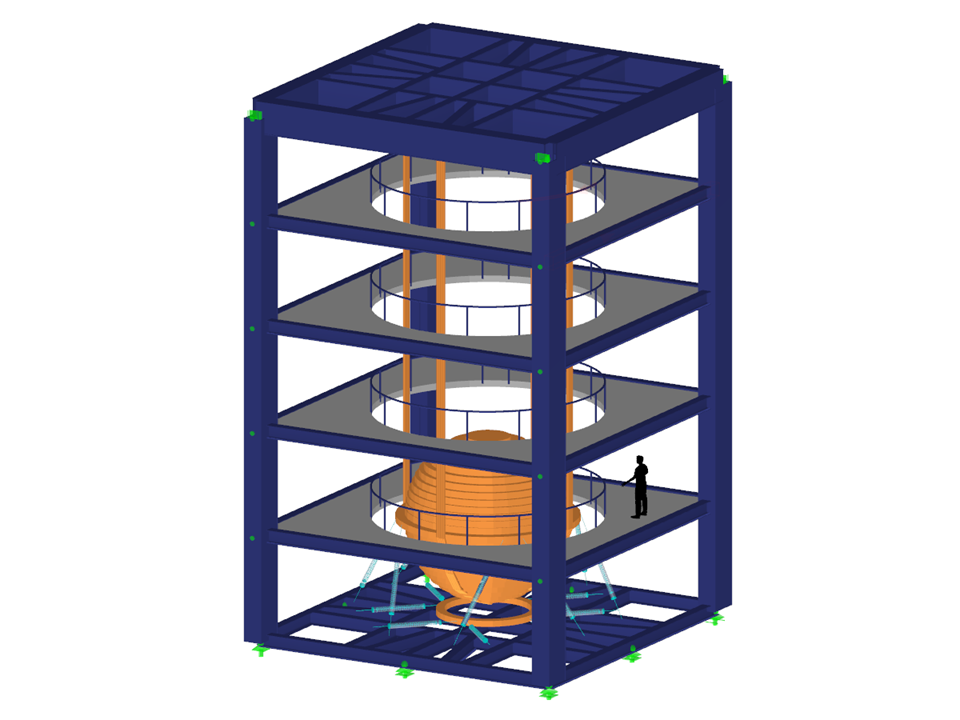

K eliminaci rezonančních frekvencí budov lze použít kyvadlový tlumič. Takový tlumič vibrací se používá v jednom z nejvyšších' mrakodrapů světa, v 'Taipei 101'. Pohyb koule působí proti kmitání budovy.
Kyvadlový tlumič
| Počet uzlů | 700 |
| Počet linií | 840 |
| Počet prutů | 667 |
| Počet ploch | 30 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 1 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 805,978 t |
| Rozměry | 9,928 x 16,200 x 9,928 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Funkce programu
Funkce programu
Funkce programu
![Analýza kmitání (Zdroj: [3])](/cs/webimage/009798/467822/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
- Kombinace uživatelsky definovaných časových diagramů se zatěžovacími stavy nebo kombinacemi zatížení (zatížení na uzel, prut a plochu, volná a generovaná zatížení lze kombinovat pomocí funkce proměnné v čase)
- Kombinace několika nezávislých budících funkcí
- Rozsáhlá databáze průběhů zemětřesení (akcelerogramy)
- Lineární implicitní Newmarkův řešič nebo modální časová analýza
- Rayleighovo nebo Lehrovo tlumení konstrukce
- Přímý import počátečních deformací ze zatěžovacího stavu nebo kombinace zatížení
- Grafické zobrazení výsledků v časovém diagramu
- Export výsledků v uživatelsky definovaných časových krocích nebo jako obálky
- Spektra odezvy mnoha norem (EN 1998, DIN 4149, IBC 2012 atd.)
- Spektra odezvy definovaná uživatelsky nebo generovaná z akcelerogramů
- Použití spektra odezvy závislého na směru
- Příslušné vlastní tvary pro spektrum odezvy můžeme zadat ručně nebo nechat vybrat automaticky (lze použít 5%-pravidlo podle EC 8)
- Kombinace výsledků modální superpozicí (pravidlo SRSS a CQC) a superpozicí směrů (SRSS nebo pravidlo 100%/30%)
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
- Posouzení pěti typů seizmicky odolných systémů (SFRS) zahrnuje speciální momentový rám (SMF), mezilehlý momentový rám (IMF), obyčejný momentový rám (OMF), obyčejný koncentricky ztužený rám (OCBF) a speciální koncentricky vyztužený rám (SCBF )
- Kontrola duktility poměrů šířky k tloušťce stojin a pásnic
- Výpočet požadované pevnosti a tuhosti pro stabilitní ztužení nosníků
- Výpočet maximální vzdálenosti pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti v místech kloubů pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti sloupu s možností zanedbat všechny ohybové momenty, smyk a kroucení pro mezní stav navýšení pevnosti
- Posouzení štíhlostních poměrů sloupů a ztužení
