Ai vincoli esterni dei nodi si possono attribuire proprietà non lineari (criteri di rottura per trazione o per forze di compressione, diagrammi di lavoro o di rigidezza).
L'elenco delle non-linearità comprende le seguenti opzioni:
• Rottura del componente strutturale se la forza del vincolo o il momento è negativo o positivo
• Rottura completa del vincolo esterno se la forza o il momento del vincolo esterno è negativo o positivo
• Attività parziale
• Diagramma
• Attrito dipendente dalle forze vincolari rimanenti
Rottura se la forza/momento del vincolo esterno è negativa o positiva
Entrambe le opzioni rappresentano un modo semplice per controllare se il vincolo esterno può assumere solo forze/momenti positivi o negativi: Se la forza interna (una forza o un momento) agisce nella direzione proibita, questo particolare componente del vincolo esterno si rompe. I vincoli rimanenti rimangono efficaci.
Rottura se forza/momento vincolari negativi o positivi
Contrariamente alla rottura sopra menzionata di un singolo componente, il vincolo esterno si rompe completamente una volta che il componente è inefficace.

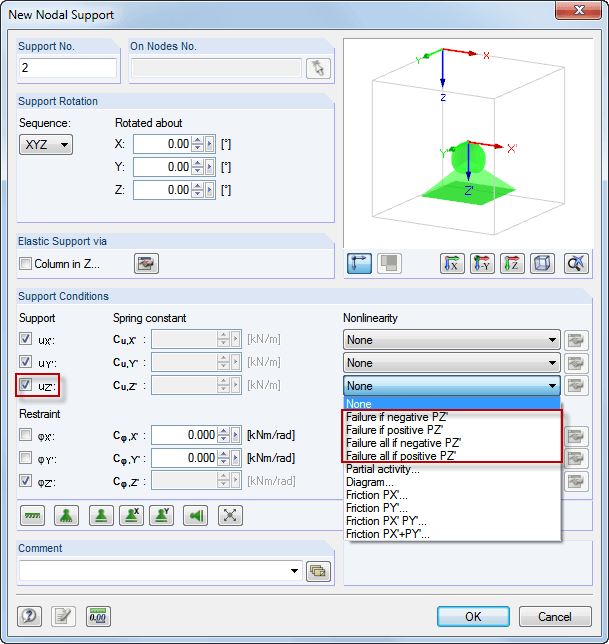

I vincoli esterni efficaci non lineari si visualizzeranno con un colore diverso nella finestra di lavoro. Nella tabella, gli elementi del vincolo esterno con proprietà non lineari sono indicati da una casella di controllo blu.
