Czy w programie RFEM lub RSTAB można zdefiniować podporę węzłową w taki sposób, aby nie przejmowała ona sił podnoszenia?

Odpowiedź

Możliwe jest tworzenie podpór węzłowych o charakterystykach nieliniowych (kryteria uszkodzenia dla sił rozciągających lub ściskających, wykresów roboczych oraz wykresów sztywności).

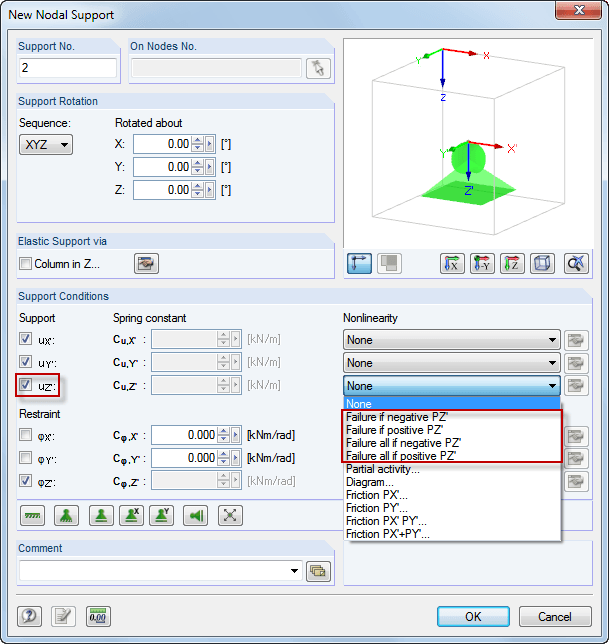

Lista nieliniowości zawiera następujące opcje:

• Uszkodzenie elementu konstrukcyjnego, jeżeli siła podporowa lub moment będą ujemne lub dodatnie

• Całkowite uszkodzenie podpory, jeżeli siła podporowa lub moment będą ujemne lub dodatnie

• Częściowa aktywność

• Wykres

• Tarcie w zależności od pozostałych sił podporowych

Uszkodzenie, jeżeli siła podporowa/moment będą ujemne lub dodatnie

Te dwa ustawienia pozwalają w prosty sposób określać, czy podpora może przejmować tylko dodatnie czy tylko ujemne siły lub momenty. Jeżeli siła wewnętrzna (siła lub moment) oddziałuje w niedozwolonym kierunku, dany element podpory ulega uszkodzeniu. Pozostałe ograniczenia i utwierdzenia pozostają efektywne.

Uszkodzenie całkowite, jeżeli siła podporowa/moment będą ujemne lub dodatnie

W odróżnieniu od uszkodzenia wspomnianego powyżej pojedynczego elementu, podpora ulega całkowitemu uszkodzeniu, gdy element jest nieefektywny.

Podpory posiadające nieliniowości są wyświetlane na grafice przy użyciu innego koloru. W tabeli elementy podporowe o właściwościach nieliniowych są oznaczone niebieskim polem.
