Mohu v programu RSTAB nebo RFEM zadat uzlovou podporu tak, že nebude přenášet žádné nadzdvihující síly?

Odpověď

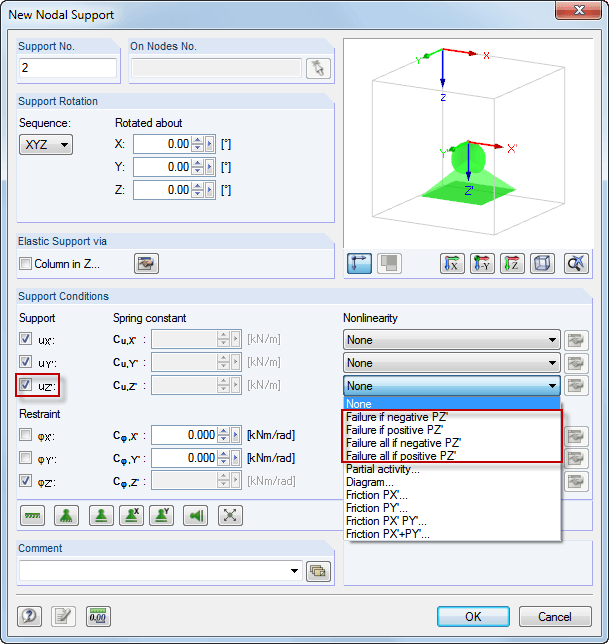

Uzlové podpory mohou mít nelineární vlastnosti (kritéria neúčinnosti pro tahové resp. tlakové síly, pracovní diagramy a diagramy tuhosti).

Seznam nelinearit obsahuje následující možnosti:

• Neúčinnost komponenty, pokud je podporová síla nebo podporový moment záporný, resp. kladný

• Úplné neúčinnost podpory, je-li podporová síla nebo podporový moment záporný, resp. kladný

• Částečná účinnost

• Diagram

• Tření v závislosti na zbývajících podporových silách

Neúčinnost , je-li podporová síla / podporový moment kladný resp. záporný

Obě tyto volby umožňují snadno určit, zda podpora dokáže přenášet pouze kladné resp. záporné síly nebo momenty: Pokud vnitřní síla (síla nebo moment) působit v zakázaném směru, stane se komponenta podpory neúčinnou. Ostatní podepření a vetknutí jsou nadále účinné.

Neúčinnost vše, pokud je podporová síla / podporový moment kladný, resp. záporný

Na rozdíl od výše popsané neúčinnosti jedné jednotlivé komponenty se podpora stane zcela neúčinnou, pokud je komponenta neúčinná.

Nelineárně působící podpory se v grafice zobrazí jinou barvou. V tabulce je komponenta podpory s nelineárními vlastnostmi rozpoznatelná pomocí modrého políčka.



Klíčová slova

Podpora Uzlová podpora Neúčinnost
