Kann ich in RSTAB oder RFEM ein Knotenlager so definieren, dass es keine abhebenden Kräfte aufnimmt?

Antwort

Knotenlager können mit nichtlinearen Eigenschaften versehen werden (Ausfallkriterien für Zug- oder Druckkräfte, Arbeits- und Steifigkeitsdiagramme).

Die Liste der Nichtlinearitäten beinhaltet folgende Möglichkeiten:

• Ausfall der Komponente falls Lagerkraft oder -moment negativ bzw. positiv

• Kompletter Ausfall des Lagers falls Lagerkraft oder -moment negativ bzw. positiv

• Teilweise Wirkung

• Diagramm

• Reibung in Abhängigkeit von übrigen Lagerkräften

Ausfall falls Lagerkraft/-moment negativ bzw. positiv

Die beiden Optionen steuern auf einfache Weise, ob das Lager nur positive bzw. negative Kräfte oder Momente aufnehmen kann: Wirkt die Schnittgröße (Kraft oder Moment) in die untersagte Richtung, fällt diese Komponente des Lagers aus. Die übrigen Festhaltungen und Einspannungen sind weiterhin wirksam.

Ausfall alle falls Lagerkraft/-moment negativ bzw.positiv

Im Unterschied zum oben beschriebenen Ausfall einer einzelnen Komponente fällt das Lager vollständig aus, sobald die Komponente unwirksam ist.

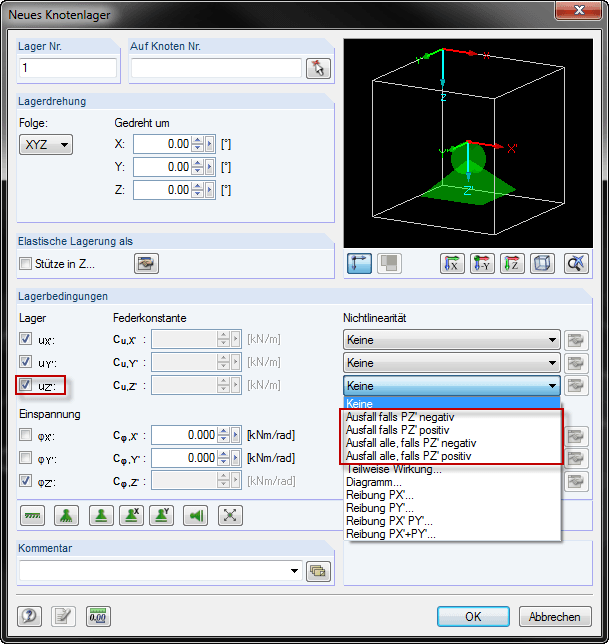

Nichtlinear wirkende Lager werden in der Grafik andersfarbig dargestellt. In der Tabelle ist eine Lagerkomponente mit nichtlinearen Eigenschaften am blauen Kästchen erkennbar.
