Est-il possible de définir un appui nodal dans RFEM ou RSTAB de sorte qu'il n'absorbe aucune force de levage?

Réponse

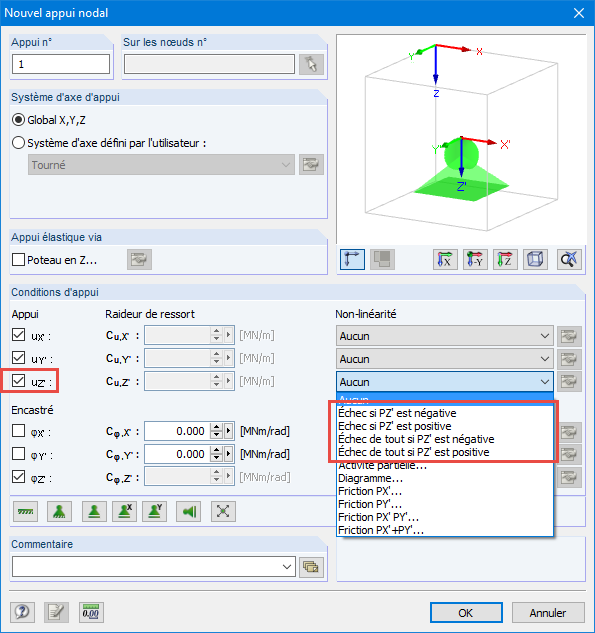

Il est possible d'attribuer les propriétés non-linéaires aux appuis nodaux (critère de rupture pour les efforts de traction ou les forces de compression, diagrammes contrainte-déformation ou de rigidité).

La liste de non linéarités inclut :

• Échec de l'élément structurel si la force ou le moment d'appui est négatif ou positif

• Échec complet de l'appui si la force ou le moment d'appui est négatif ou positif

• Activité partielle

• Diagramme

• Friction dépendant des forces d'appui restantes

Échec si la force ou le moment d'appui est négatif ou positif

Les deux options permettent de contrôler aisément si l'appui ne transfère que les efforts/moments positifs ou négatifs. Si un effort interne (une force ou un moment) agit dans la direction interdite, cet élément particulier de l'appui échoue. Les maintiens qui restent seront toujours efficaces.

Échec si la force/le moment d'appui est négatif ou positif

Contrairement à la défaillance d'un composant mentionné ci-dessus, le support est complètement défaillant une fois le composant inefficace.

Les appuis non linéaires ont une couleur différente sur l'affichage graphique. Dans le tableau, les éléments d'appui avec des propriétés non-linéaires sont indiqués par une case bleue.

cette opération est possible.
