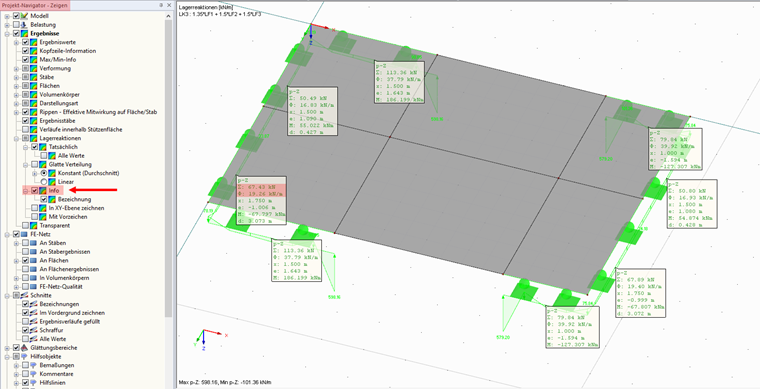

Se si seleziona l'opzione "Info" nel navigatore Visualizza in Risultati → Reazioni vincolari, ogni vincolo esterno della linea sarà presentato in una vista estesa. Tra le altre cose, mostra la somma della forza risultante e la sua eccentricità.
Domanda
Per una soletta calcolata in RFEM, vorrei visualizzare la risultante delle forze vincolari in un vincolo della linea specifico considerando un singolo caso di carico.È possibile visualizzare la risultante aggregata di tutte le forze vincolari in un caso di carico. Come posso visualizzare la risultante del vincolo esterno selezionato?
