Odpověď:

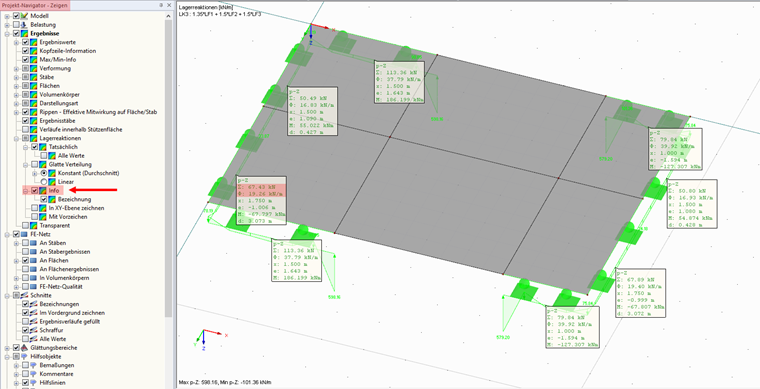

Pokud v navigátoru Zobrazit pod Výsledky → Podporové reakce aktivujete volbu "Info", zobrazí se pro každou liniovou podporu rozšířené zobrazení. Kromě jiného je zde zobrazený součet výsledné síly a její excentricita.
Dotaz
Pro stropní desku vypočítanou v programu RFEM bych chtěl pro jednotlivou liniovou podporu zobrazit výslednici podporových sil v jednotlivém zatěžovacím stavu.Celkovou výslednici všech podporových sil v zatěžovacím stavu je možné zobrazit. Jak mohu zobrazit výslednici vybrané liniové podpory?
Autor
Pan Kieloch zodpovídá v rámci zákaznické podpory dotazy uživatelů a zabývá se vývojem v oblasti železobetonových konstrukcí.
