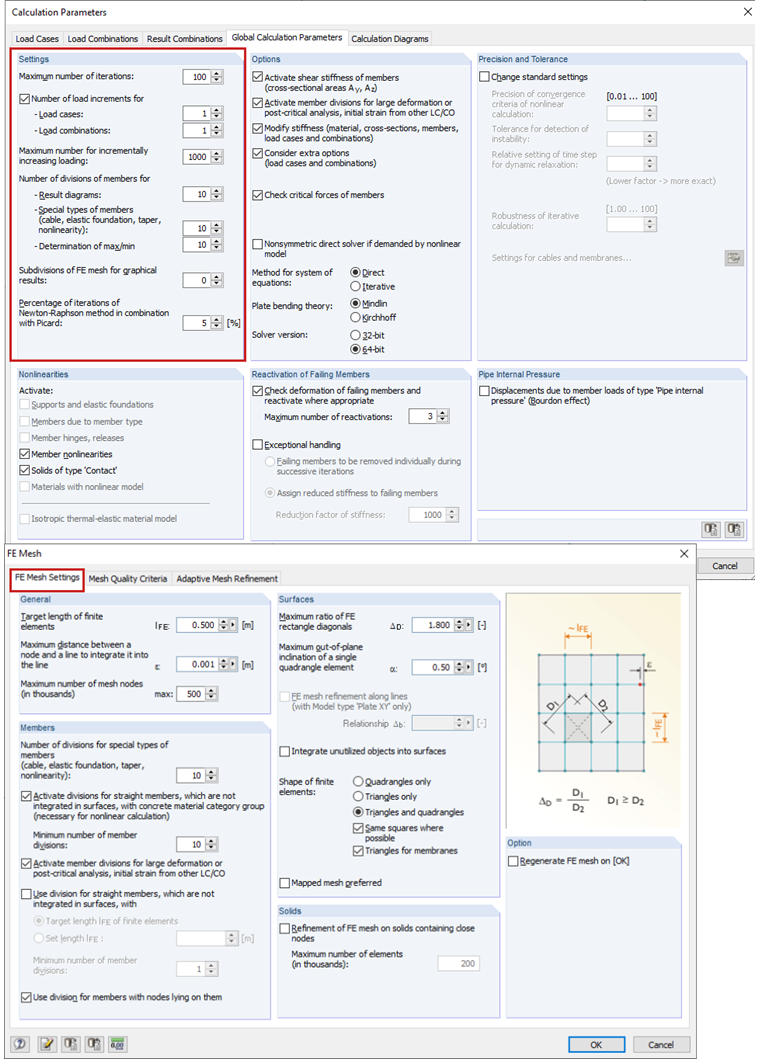

- Nella maggior parte dei casi, queste differenze possono essere attribuite ad una mancanza di convergenza. L'incremento del numero di iterazioni e degli incrementi nei parametri di calcolo e nelle impostazioni della mesh EF dovrebbe aiutare (vedi Figura 01).
- I salti in alto nella rigidezza determinano problemi numerici, che portano ad errori nella valutazione dei risultati. In RSTAB, questo non è un problema importante per una funzione di approccio completa e analitica. In RFEM, d'altra parte, vengono utilizzati approcci di approssimazione, che hanno maggiori probabilità di evitare variazioni di rigidezza elevate. Un esempio di ciò sono le aste rigide (rigidezza molto alta) che sono collegate a superfici o aste più morbide. In questo caso, l'asta rigida può essere sostituita da una trave con una sezione trasversale rigida o per mezzo di aste di rigidezza con rigidezza elevata.

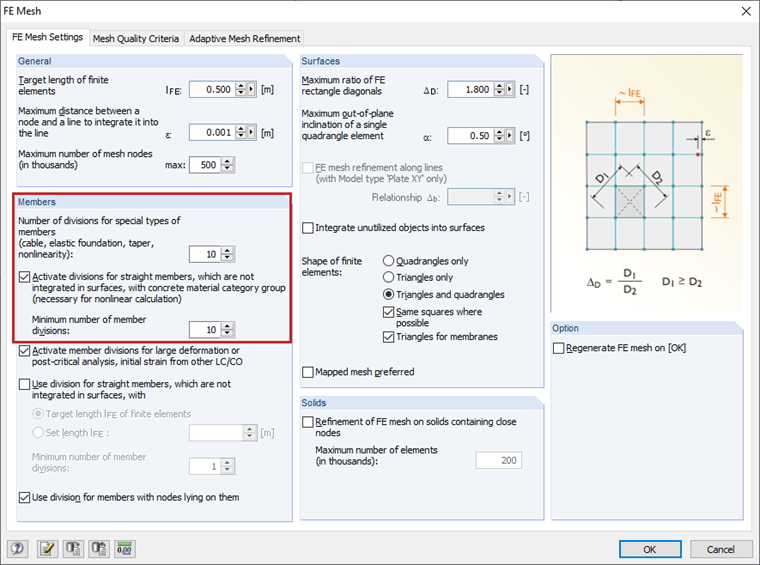

- Possono verificarsi deviazioni anche nel caso di aste con vincoli esterni elastici. Se le aste non sono divise o solo approssimativamente, si verificano problemi di convergenza. Una soluzione pratica è selezionare una distribuzione "più fine" delle aste nelle impostazioni della mesh EF (vedi Figura 02).
- Nel caso di sistemi non lineari, anche la modifica del tipo di calcolo può essere di aiuto (Figura 3).
Domanda
Perché la somma dei carichi è diversa dalla somma delle forze del vincolo esterno? Qual è la causa?
Il signor Dlubal è responsabile per le attività operative e per le risorse umane tedesche. È anche attivo nel marketing e nelle vendite.
I modelli di RFEM e di RSTAB possono essere salvati come modelli 3D glTF (formati *.glb e *.glTF). Visualizza i modelli in 3D in dettaglio con un visualizzatore 3D di Google o Babylon. Prendi i tuoi occhiali per la realtà virtuale, come Oculus, e "cammina" attraverso la struttura.
È possibile integrare i modelli 3D glTF nei propri siti web utilizzando JavaScript secondo queste istruzioni (come sul sito web di Dlubal e-tutorial/Modelli-da-scaricare Modelli da scaricare ).
Con l'opzione di visualizzazione Modalità camera a volo d'uccello, puoi volare attraverso la tua struttura in RFEM e RSTAB. Controlla la direzione e la velocità del volo con la tastiera. Inoltre, è possibile salvare il volo attraverso la struttura in formato video.
L'interfaccia diretta con Revit consente di aggiornare il modello Revit in base alle modifiche apportate in RFEM o RSTAB. A seconda della modifica, potrebbe essere necessario rigenerare gli oggetti Revit (eliminazione dell'oggetto e successiva rigenerazione). La rigenerazione è eseguita sulla base del modello di RFEM/RSTAB.
Se si desidera evitare questa rigenerazione, attivare la casella di controllo 'Aggiorna solo materiali, spessori e sezioni'. In questo caso, saranno modificate solo le proprietà degli oggetti. In questo caso, tuttavia, non vengono considerate variazioni diverse da quelle nel materiale, nello spessore della superficie e nella sezione.
La proposta di armatura da RF-/CONCRETE Members può essere esportata in Revit. Le sezioni trasversali rettangolari e circolari sono attualmente supportate.
Le barre di armatura possono essere modificate retroattivamente in Revit.
