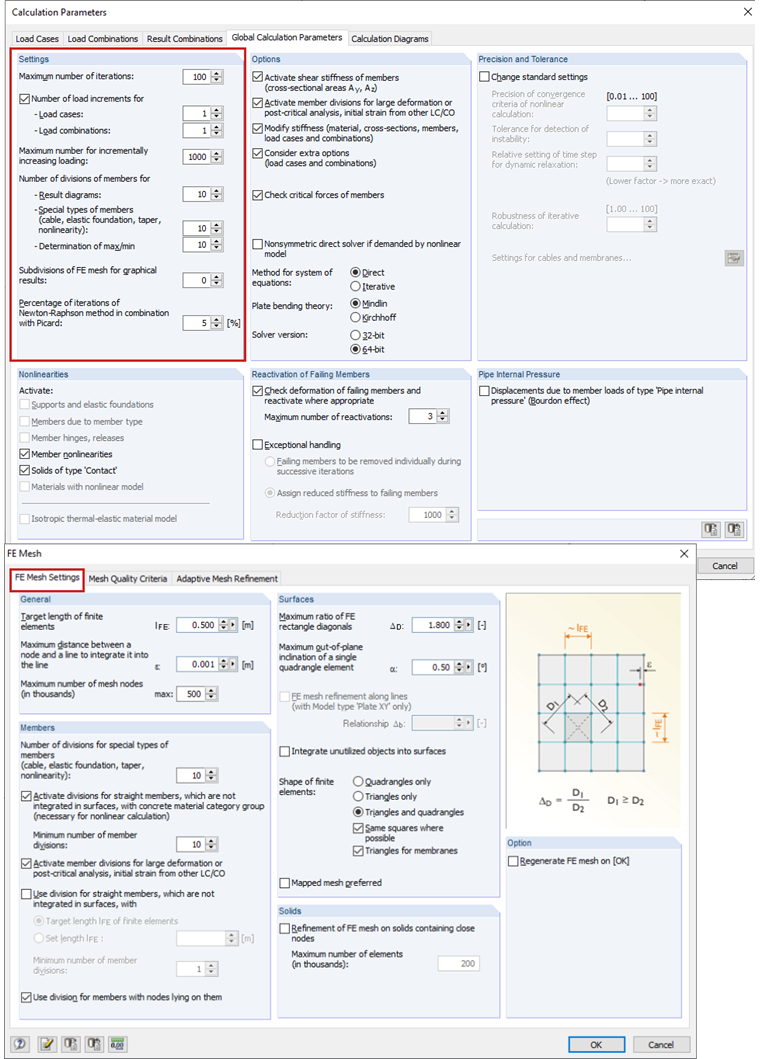

- W większości przypadków różnice te można przypisać brakowi zbieżności. Powinno pomóc zwiększenie liczby iteracji i przyrostów parametrów obliczeń oraz ustawień siatki ES (patrz rys. 01).
- Duże skoki sztywności powodują problemy numeryczne, które prowadzą do błędów w ocenie wyników. W programie RSTAB nie stanowi to większego problemu dla pełnej i analitycznej funkcji podejścia. Z drugiej strony w programie RFEM stosowane są podejścia aproksymacyjne, które z większym prawdopodobieństwem zapobiegają dużym zmianom sztywności. Przykładem mogą być pręty sztywne (bardzo wysoka sztywność), które są połączone z bardziej miękkimi powierzchniami lub prętami. W takim przypadku sztywny pręt można zastąpić belką o sztywnym przekroju lub za pomocą prętów o dużej sztywności.

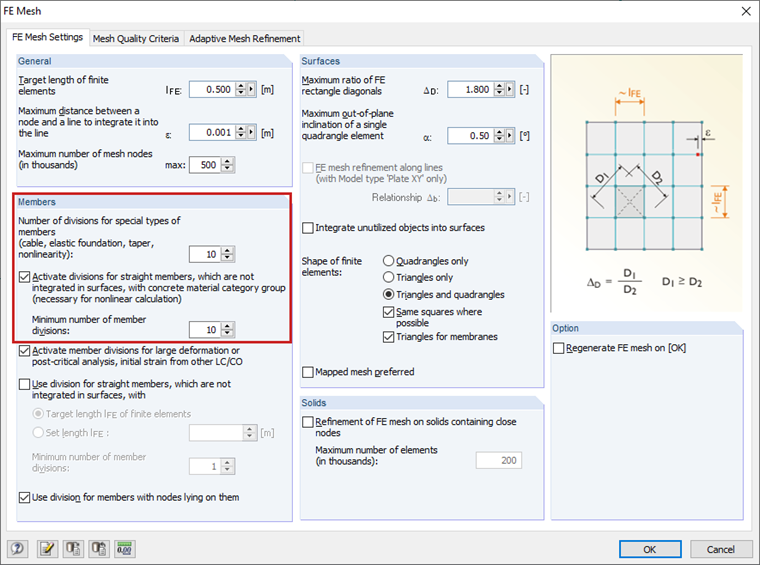

- W przypadku prętów o podłożu sprężystym również mogą wystąpić odchyłki. Jeżeli pręty nie są podzielone lub są podzielone tylko z grubsza, pojawiają się problemy ze zbieżnością. Praktycznym rozwiązaniem jest wybranie "drobniejszego" rozkładu prętów w ustawieniach siatki ES (patrz Rysunek 02).

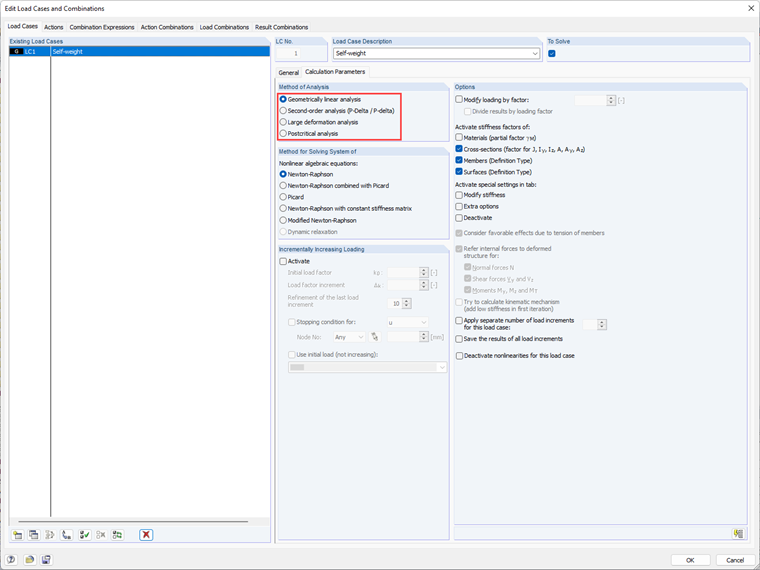

- W przypadku układów nieliniowych pomocna może być również zmiana typu obliczeń (patrz Rysunek 3).
Pytanie
Dlaczego suma obciążeń jest inna niż suma sił podporowych? Jaka jest tego przyczyna?
Pan Dlubal jest odpowiedzialny za działalność operacyjną oraz za zasoby ludzkie w Niemczech. Zajmuje się również marketingiem i sprzedażą.
Za pomocą typu grubości "Panel belkowy" można modelować drewniane panele szkieletowe w przestrzeni 3D. Wystarczy określić geometrię powierzchni, a drewniane panele szkieletowe zostaną wygenerowane za pomocą wewnętrznej konstrukcji pręt-powierzchnia, wraz z symulacją elastyczności połączenia.
Istnieje możliwość wymiarowania powierzchni z uwagi na warunki pożarowe przy użyciu metody zredukowanego przekroju. Redukcja jest stosowana na grubości powierzchni. Kontrolę obliczeń można przeprowadzić dla wszystkich materiałów drewnianych, które są dopuszczone dla obliczeń.
W przypadku drewna klejonego krzyżowo, w zależności od rodzaju kleju, można wybrać, czy możliwe jest odpadanie poszczególnych zwęglonych części warstwy, a tym samym, czy można spodziewać się zwiększonego zwęglenia w niektórych obszarach warstwy.
W bibliotece konstrukcji warstwowych dostępni są następujący producenci drewna klejonego krzyżowo:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Konstrukcje nośne wymienione w Lignatec wydanie 32 "Drewno klejone krzyżowo z produkcji szwajcarskiej"
Wczytanie konstrukcji z biblioteki konstrukcji warstw powoduje automatyczne przejęcie wszystkich istotnych parametrów. Biblioteka jest stale aktualizowana.
