Domanda

Q: Come posso generare automaticamente combinazioni di carico in un file esistente?

Per questo, aprire la finestra di dialogo &quot;Dati generali&quot; del modello attuale. Fare clic con il pulsante destro del mouse sulla descrizione del modello nel navigatore Dati. In alternativa, è possibile aprire la finestra di dialogo &quot;Dati generali&quot; tramite il menu &quot;Modifica&quot;.Nella finestra di dialogo &quot;Dati generali&quot;, è possibile selezionare prima la norma in base alla quale deve essere eseguita la combinatoria. o, se creare combinazioni di carico (CO) o combinazioni di risultati (RC).Se CO o RC sono già disponibili nel file esistente, appare una domanda che chiede se il programma deve eliminare o mantenere le combinazioni esistenti.

Come posso generare automaticamente combinazioni di carico in un file esistente?

Risposta:

Per questo, aprire la finestra di dialogo "Dati generali" del modello attuale. Fare clic con il pulsante destro del mouse sulla descrizione del modello nel navigatore Dati.

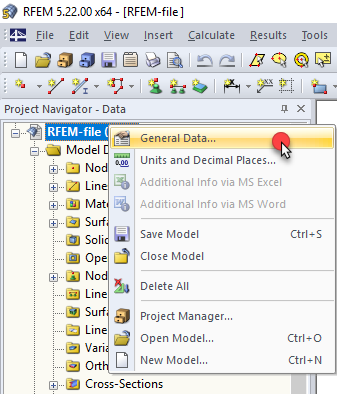

Apertura dei dati generali tramite il menu di scelta rapida del file

In alternativa, è possibile aprire la finestra di dialogo "Dati generali" tramite il menu "Modifica".

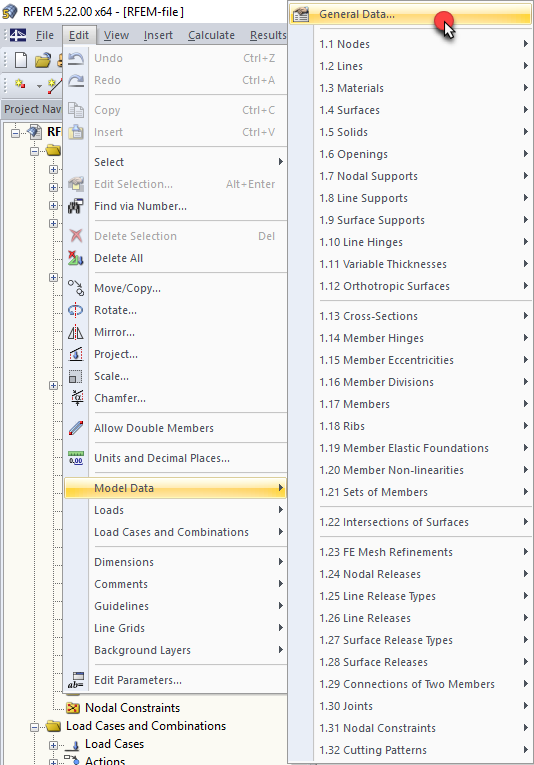

Apertura dei dati generali tramite il menu Modifica

Nella finestra di dialogo "Dati generali", è possibile selezionare prima la norma in base alla quale deve essere eseguita la combinatoria. o, se creare combinazioni di carico (CO) o combinazioni di risultati (RC).

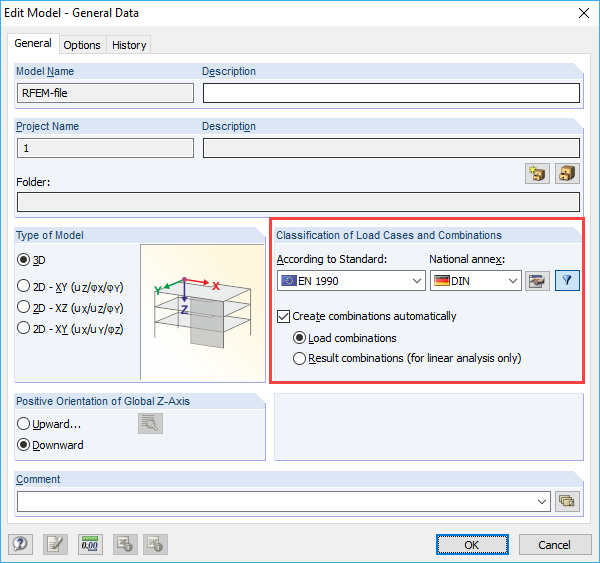

Finestra di dialogo con i dati generali del modello

Se CO o RC sono già disponibili nel file esistente, appare una domanda che chiede se il programma deve eliminare o mantenere le combinazioni esistenti.

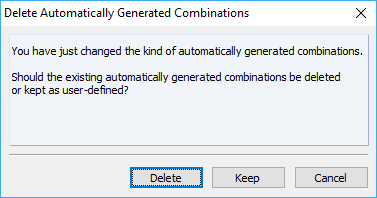

Interrogazione sulle combinazioni create in precedenza
