Dotaz

Jak mohu následně automaticky vygenerovat kombinace zatížení v existujícím souboru?

Odpověď:

Pro daný model za tímto účelem otevřete dialog "Základní údaje". Za tímto účelem klikněte pravým tlačítkem myši na název modelu v navigátoru Data.

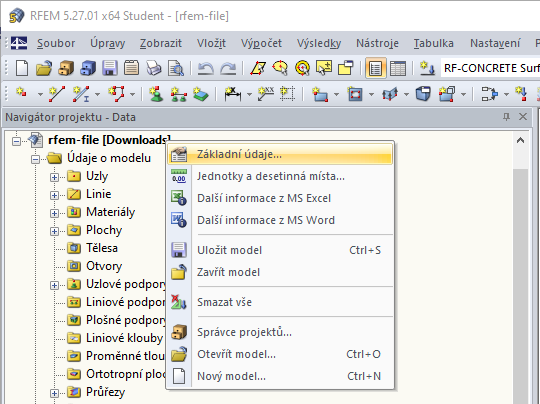

Otevření základních údajů prostřednictvím místní nabídky souboru

Alternativně je možné otevřít dialog "Základní údaje" z hlavní nabídky "Úpravy".

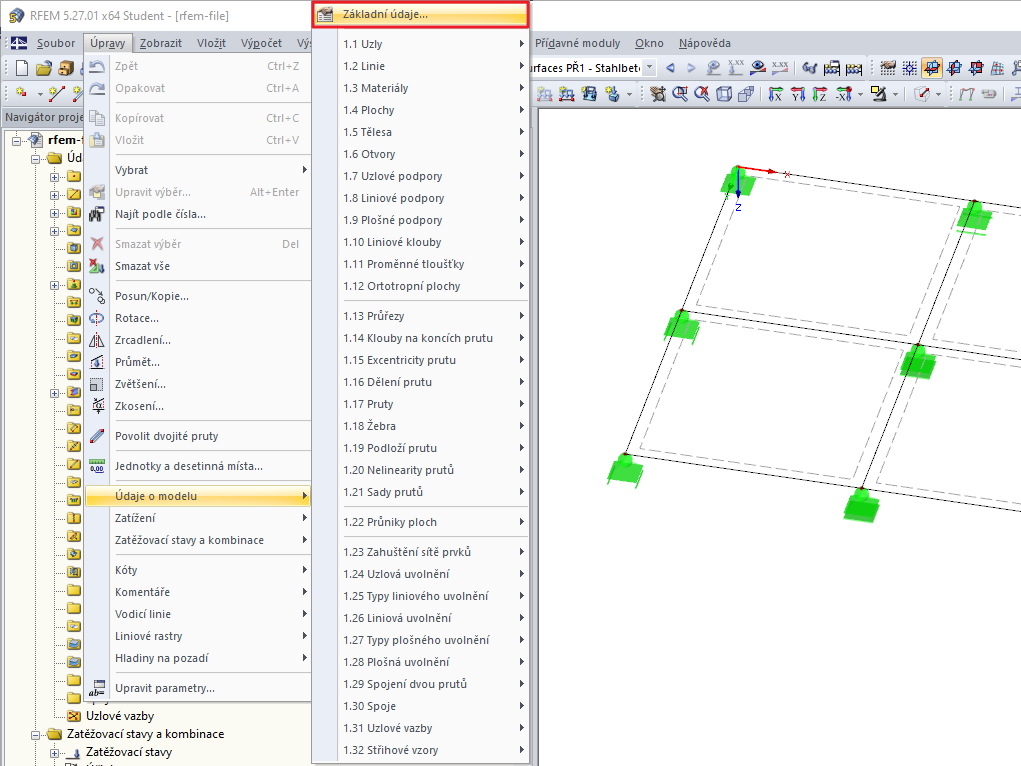

Otevření základních údajů z hlavní nabídky Úpravy

V dialogu "Základní údaje" je třeba nejdříve vybrat normu, podle které se má kombinatorika provádět. Nebo, zda se mají vytvořit kombinace zatížení (KZ) nebo kombinace výsledků (KV).

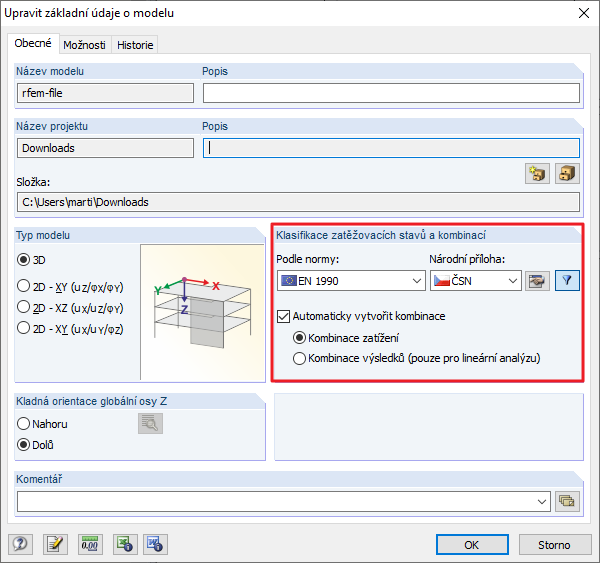

Dialog se základními údaji modelu

Pokud jsou v existujícím souboru KZ nebo KV již k dispozici, zobrazí se dotaz, zda by měly být stávající kombinace smazány, nebo ponechány.

Dotaz na dříve vytvořené kombinace
