Q: Jak mogę automatycznie wygenerować kombinacje obciążeń w istniejącym pliku?

W tym celu otwórz okno dialogowe &quot;Dane ogólne&quot; bieżącego modelu. Kliknij prawym przyciskiem myszy opis modelu w nawigatorze Dane. Alternatywnie można otworzyć okno dialogowe &quot;Dane ogólne&quot; za pomocą menu &quot;Edytować&quot;.W oknie dialogowym „Dane ogólne” można najpierw wybrać normę, według której ma zostać przeprowadzona kombinatoryka. lub czy tworzyć kombinacje obciążeń (KO) czy też kombinacje wyników (KW).Jeżeli w istniejącym zbiorze jest już KO lub KW, pojawia się pytanie, czy program ma usunąć czy zachować istniejące kombinacje.

Jak mogę automatycznie wygenerować kombinacje obciążeń w istniejącym pliku?

Odpowiedź:

W tym celu otwórz okno dialogowe "Dane ogólne" bieżącego modelu. Kliknij prawym przyciskiem myszy opis modelu w nawigatorze Dane.

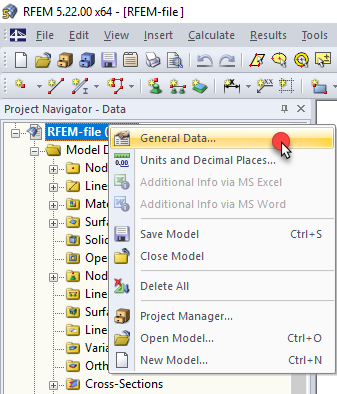

Otwieranie danych ogólnych za pomocą menu kontekstowego pliku

Alternatywnie można otworzyć okno dialogowe "Dane ogólne" za pomocą menu "Edytować".

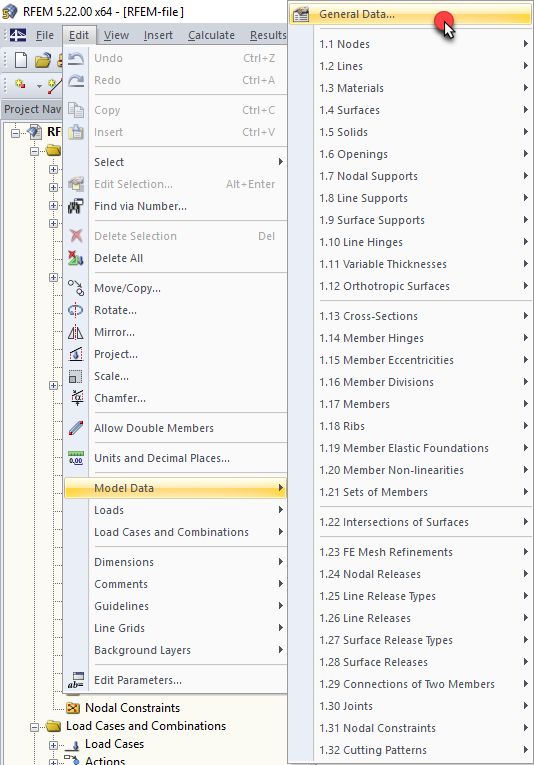

Otwieranie danych ogólnych za pomocą menu Edycja

W oknie dialogowym „Dane ogólne” można najpierw wybrać normę, według której ma zostać przeprowadzona kombinatoryka. lub czy tworzyć kombinacje obciążeń (KO) czy też kombinacje wyników (KW).

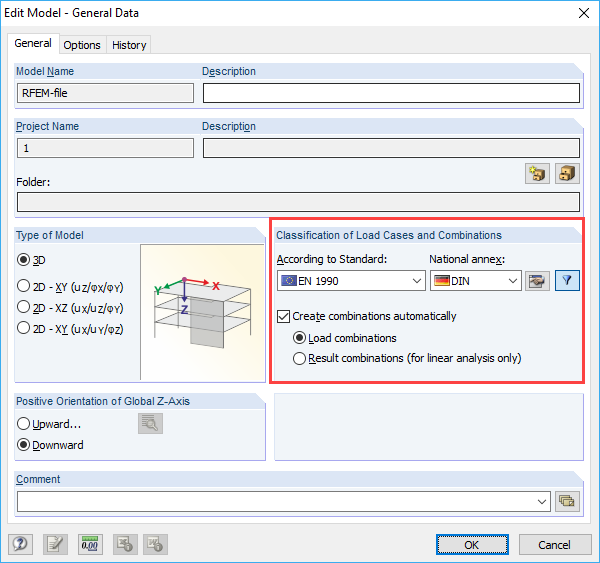

Okno dialogowe z danymi ogólnymi modelu

Jeżeli w istniejącym zbiorze jest już KO lub KW, pojawia się pytanie, czy program ma usunąć czy zachować istniejące kombinacje.

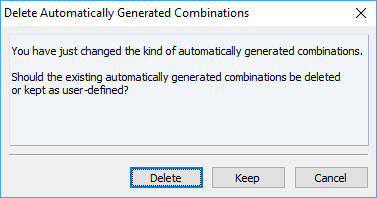

Zapytanie do wcześniej utworzonych kombinacji
