In che modo le proprietà dell'elasticità e del modulo di taglio di un tessuto a membrana con la consueta sintassi forza/lunghezza trasformate nella sintassi generale forza/superficie possono essere inserite in RFEM?

Q: In che modo le proprietà dell'elasticità e del modulo di taglio di un tessuto a membrana con la consueta sintassi forza/lunghezza trasformate nella sintassi generale forza/superficie possono essere inserite in RFEM?

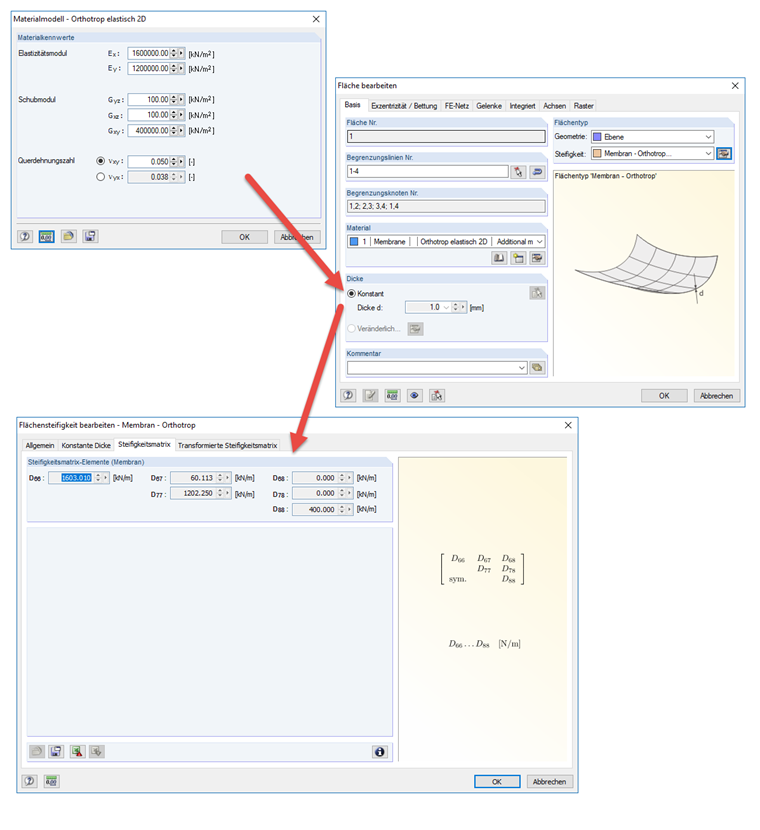

Lo spessore delle membrane è solitamente molto sottile rispetto all'estensione planare. Aufgrund dieser extremen geometrischen Verhältnisse bezieht man die Steifigkeit von Membrangeweben meist ohne Berücksichtigung der Dicke direkt auf eine Streifenbreite, d. h. Linie (vgl. Linienfeder).Im Gegensatz dazu verarbeitet das allgemeine FEM-Programm RFEM Materialdefinitionen (E, G, ν, usw.) und Flächeneigenschaften (Schale, Membran, usw.) unabhängig voneinander. Pertanto, la pura definizione del materiale non chiarisce ancora se vi è una struttura a piastra rigida o una struttura a membrana flessibile sottoposta a un carico di trazione. La specifica dell&#39;elemento finale non è chiara fino a quando le proprietà della superficie non saranno considerate ulteriormente per la simulazione. Pertanto, RFEM richiede sempre la descrizione della rigidezza nella sintassi dell'unità generale di forza/superficie, indipendentemente dalle condizioni geometriche del componente strutturale da simulare.Die linienbezogene Membransteifigkeit in der Syntax Kraft/Länge kann somit in RFEM über Berücksichtigung einer Referenzdicke d in die Syntax Kraft/Fläche überführt werden:Die damit transformierte Steifigkeit im Format Kraft/Fläche ist somit auf die eingesetzte Referenzdicke bezogen und kann in RFEM mit Angabe der Referenzdicke d als Membranflächendicke die initial angegeben Membransteifigkeit im Format Kraft/Länge umsetzen.

Question

In che modo le propriet&#224; dell'elasticit&#224; e del modulo di taglio di un tessuto a membrana con la consueta sintassi forza/lunghezza trasformate nella sintassi generale forza/superficie possono essere inserite in RFEM?

Accepted Answer

Lo spessore delle membrane &#232; solitamente molto sottile rispetto all'estensione planare. Aufgrund dieser extremen geometrischen Verh&#228;ltnisse bezieht man die Steifigkeit von Membrangeweben meist ohne Ber&#252;cksichtigung der Dicke direkt auf eine Streifenbreite, d. h. Linie (vgl. Linienfeder).Im Gegensatz dazu verarbeitet das allgemeine FEM-Programm RFEM Materialdefinitionen (E, G, ν, usw.) und Fl&#228;cheneigenschaften (Schale, Membran, usw.) unabh&#228;ngig voneinander. Pertanto, la pura definizione del materiale non chiarisce ancora se vi &#232; una struttura a piastra rigida o una struttura a membrana flessibile sottoposta a un carico di trazione. La specifica dell&#39;elemento finale non &#232; chiara fino a quando le propriet&#224; della superficie non saranno considerate ulteriormente per la simulazione. Pertanto, RFEM richiede sempre la descrizione della rigidezza nella sintassi dell'unit&#224; generale di forza/superficie, indipendentemente dalle condizioni geometriche del componente strutturale da simulare.Die linienbezogene Membransteifigkeit in der Syntax Kraft/L&#228;nge kann somit in RFEM &#252;ber Ber&#252;cksichtigung einer Referenzdicke d in die Syntax Kraft/Fl&#228;che &#252;berf&#252;hrt werden:Die damit transformierte Steifigkeit im Format Kraft/Fl&#228;che ist somit auf die eingesetzte Referenzdicke bezogen und kann in RFEM mit Angabe der Referenzdicke d als Membranfl&#228;chendicke die initial angegeben Membransteifigkeit im Format Kraft/L&#228;nge umsetzen.

[F9]	Forza.
[LinkToImage01]	Durata
d	Spessore di riferimento
[LinkToImage01]	Interfaccia

Trasformazione della rigidezza della membrana in RFEM 5
