FAQ 004396 PL

Pomocne pytania i odpowiedzi

  • Często zadawane pytania (FAQs)

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

W jaki sposób RFEM?

Odpowiedź

Grubość membran jest zazwyczaj bardzo cienka w porównaniu z przedłużeniem płaskim. Ze względu na te ekstremalne warunki geometryczne sztywność tkanin membranowych jest zazwyczaj odniesiona bezpośrednio do szerokości paska, czyli linii (w porównaniu ze sprężyną liniową), bez uwzględniania grubości.

W przeciwieństwie do tego, ogólne oprogramowanie RFEM, MES, przetwarza niezależnie od siebie definicje materiałów (E, G, ν itd.) Oraz właściwości powierzchni (powłoka, membrana itd.). Zatem czysta definicja materiału nadal nie wyjaśnia, czy istnieje sztywna konstrukcja płytowa czy giętka konstrukcja membranowa poddana obciążeniu rozciągającemu. Ostateczna specyfikacja elementu nie jest jasna, dopóki właściwości powierzchni nie zostaną uwzględnione dodatkowo do symulacji. Z tego względu program RFEM zawsze wymaga opisu sztywności w ogólnej składni jednostkowej siły/powierzchni, niezależnie od warunków geometrycznych symulowanej składowej konstrukcji.

W ten sposób zależna od linii sztywność membrany w składni siła/długość można przenieść do składni siła/powierzchnia w programie RFEM, uwzględniając grubość odniesienia d :

$\frac{\mathrm F}{\mathrm A}=\frac{\left({\displaystyle\frac{\mathrm F}{\mathrm L}}\right)}{\mathrm d}$

gdzie
F oznacza Siła
L oznacza Długość
d oznacza grubość odniesienia,
A oznacza Powierzchnia

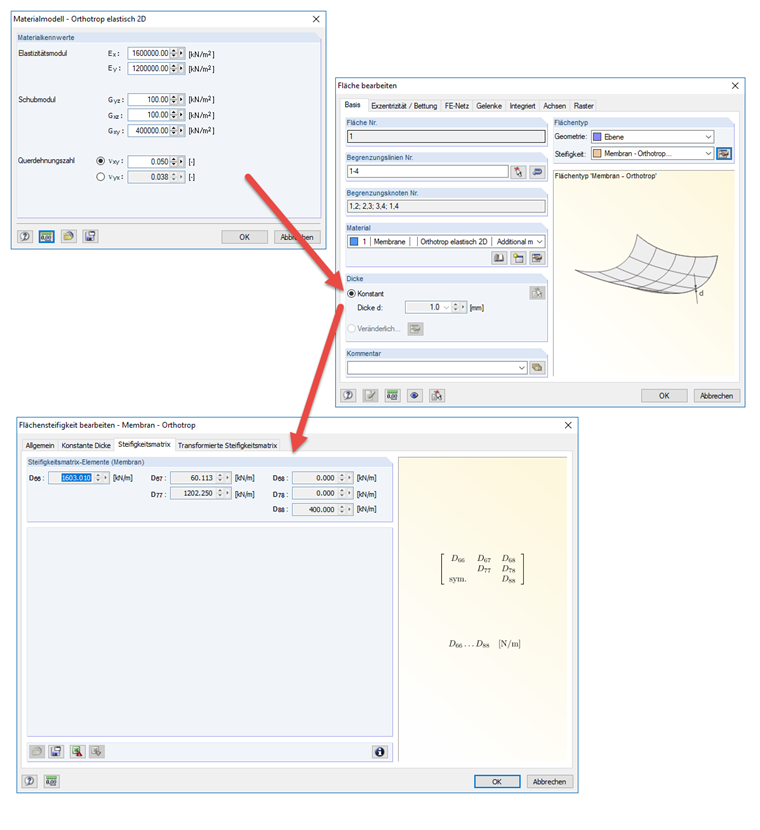

Sztywność przekształcona w ten sposób na format siła/powierzchnia jest zatem odniesiona do grubości odniesienia i może przekształcać wstępnie zdefiniowaną sztywność membrany na format siła/długość w programie RFEM poprzez określenie grubości odniesienia d jako grubości powierzchni membrany.

Słowa kluczowe

Moduł E G modulus Membrana Grubość odniesienia Grubości powierzchni Standardowy format
