Rigidezza ridotta secondo ACI 318 e CSA A23.3
Riferimento cap. 6.6.3.1.1 e al punto 10.14.1.2, l'area della sezione lorda Ag e il momento di inerzia Ig sono consentiti per l'analisi elastica con livelli di carico fattorizzati applicati. I livelli di carico fattorizzati sono determinati utilizzando la Tabella 6.6.3.1.1(a) da ACI 318-19 [1] e la tabella che si trova nella clausola 10.14.1.2 in CSA A23.3:19 [2] , dove il tipo di elemento e la sua condizione sono presi in considerazione. I coefficienti di moltiplicazione riducono il momento di inerzia, mentre l'area della sezione lorda rimane costante. Questi fattori sono stati applicati in modo conservativo dalle varie norme sul calcestruzzo per tenere conto della perdita di sezione dovuta alla fessurazione del calcestruzzo.
Secondo il cap. 6.6.3.1.1 dell'ACI 318-19, il momento di inerzia e l'area lorda delle aste/superfici devono essere calcolati secondo le tabelle 6.6.3.1.1(a) o 6.6.3.1.1(b) a meno che un è necessaria un'analisi rigorosa. Allo stesso modo, CSA A23.3:19 elenca una tabella che include i corrispondenti coefficienti di moltiplicazione applicati a ciascun momento di inerzia.
Condizioni diverse come "fessurato" e "non fessurato" influenzano solo gli elementi in calcestruzzo classificati in "muro". Quando si calcola il momento e il taglio per una parete fessurata, viene applicato un coefficiente di 0,70 al momento di inerzia lordo Ig. Se la parete è indicata come fessurata, in base al modulo di rottura, il momento di inerzia viene calcolato come 0,35Ig per ulteriori analisi.
A differenza delle pareti, quando si analizzano altri elementi come colonne, travi, piastre piane e solette piane, i momenti di inerzia non cambiano in base alle ipotesi di fessurazione o non fessurata. Il valore ridotto si basa su un singolo coefficiente di riduzione elencato di seguito.
Colonne: Ig = 0.70Ig
Travi: Ig = 0.35Ig
Lamiere piane e solette piane: Ig = 0,25 Ig
Per tutti gli elementi in calcestruzzo, comprese le pareti, viene applicato un coefficiente di 1.0 all'area della sezione lorda Ag. Pertanto, l'area lorda della sezione di calcestruzzo rimane invariata. Per quanto riguarda ACI 318-19, i valori del momento di inerzia presi da MacGregor e Hage (1977) [3] sono moltiplicati per un coefficiente di riduzione della rigidezza di φk = 0.875 riferito da R6.6.4.5.2. Ad esempio, il momento di inerzia può essere calcolato come:
0,875(0,80Ig ) = 0,70Ig
Adozione di RFEM 6
RFEM 6 consente all'utente di modificare la rigidezza flessionale o assiale di qualsiasi asta o superficie di calcestruzzo da considerare per l'analisi e la verifica secondo ACI 318-19 o CSA A23.3:19. Le variazioni di rigidezza dovrebbero essere impostate solo per le situazioni di progetto di resistenza (fattorizzato) e non per le situazioni di progetto di esercizio (non fattorizzato). Sebbene i tipi di componenti possano essere impostati per ciascun elemento all'interno di casi/combinazioni di carico nell'opzione "Modifica della struttura" all'interno del programma, è meglio apportare queste modifiche direttamente nella situazione di progetto di resistenza, che a sua volta applicherà automaticamente queste impostazioni al combinazioni di carico fattorizzate successive.

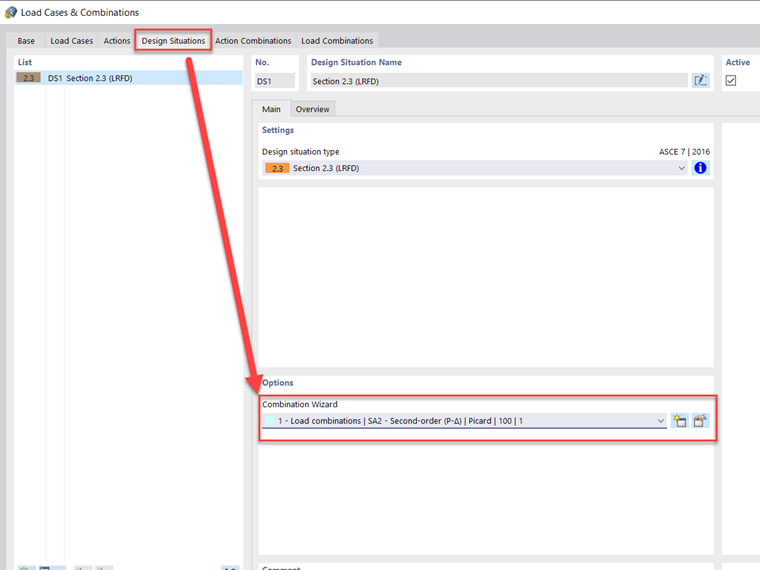

Quando si crea/modifica la "Combinazione guidata" nella scheda "Situazioni di progetto" in "Opzioni", c'è una casella di controllo per "Considera" "Modifiche alla struttura". Vedere le figure 01 e 02.

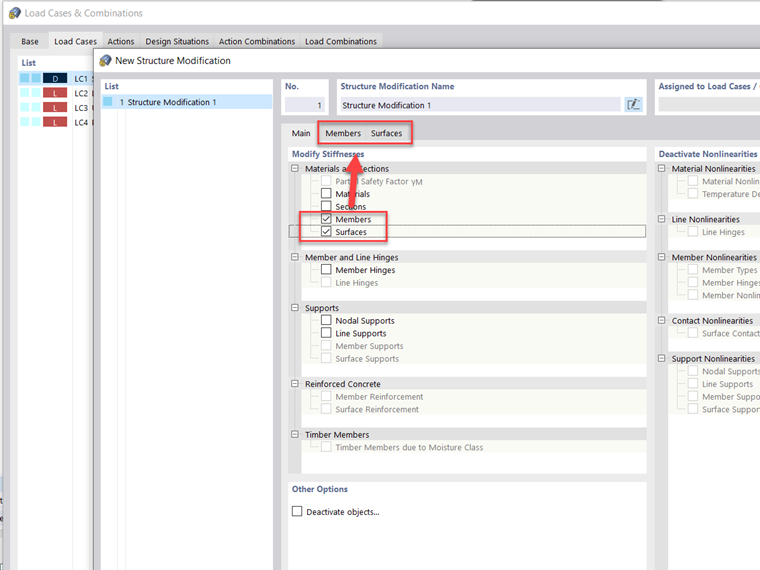

Una volta selezionata questa casella, è necessario creare una nuova modifica della struttura utilizzando il pulsante "Crea nuova modifica della struttura...". Lì, una tabella per la modifica della rigidezza in cui è possibile controllare le aste e/o le superfici da modificare. Quindi, una volta che almeno uno di questi è selezionato, una nuova scheda (o schede) apparirà nella parte superiore.

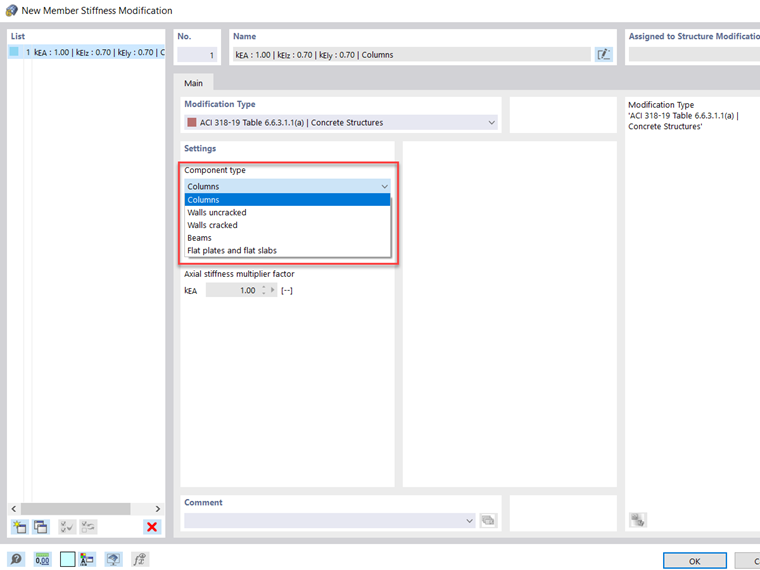

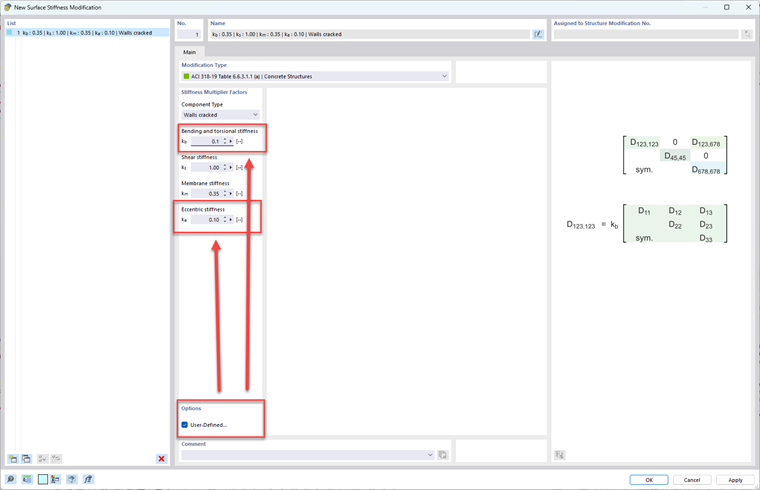

Nelle schede, il "Tipo di modifica" come ACI 318-19 Tabella 6.6.3.1.1(a) o CSA A23.3:19 Tabella 10.14.1.2 può essere specificato per aste o superfici. Le figure 03 e 04 mostrano le diverse norme e i tipi di componenti che possono essere selezionati in un menu a discesa.
