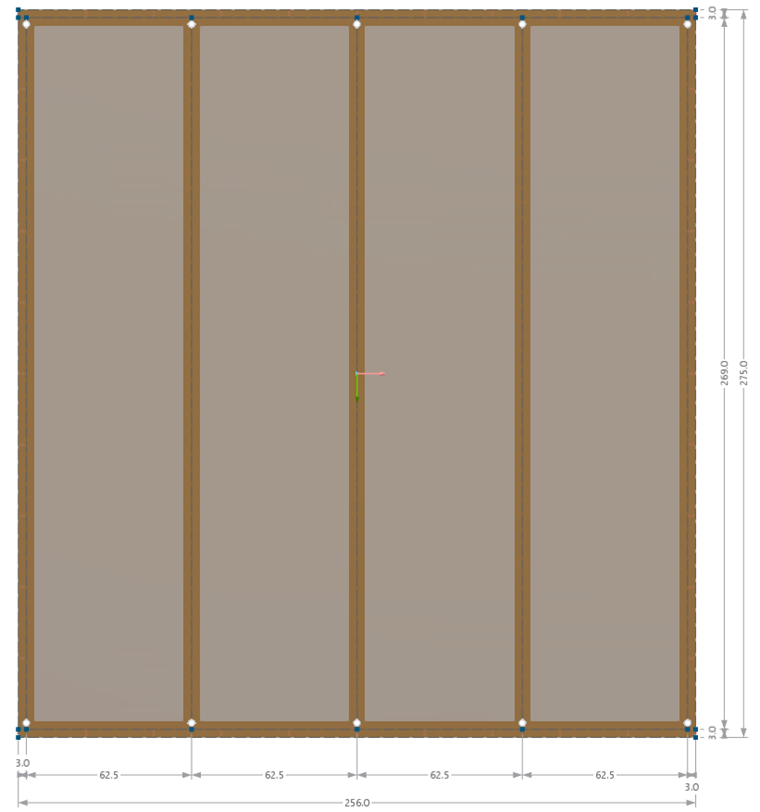

Sistema
- Materiale montanti = C24
- ϱm,s (C24) = 420 kg/m³
- Sezione montanti = 6/16 cm
- Materiale rivestimento = OSB 3
- ϱk,p (OSB) = 550 kg/m³
- t = 15 mm rivestito su un lato
- Chiodatura d = 1,5 mm, t = 50 mm
- Distanza chiodatura av = 75 mm (fila singola)
- Griglia = 62,5 cm
- Lunghezza parete = 2,56 m
- Altezza parete = 2,75 m
- Carico 8 kN orizzontale
- Carico 5 kN/m verticale
- Classe d'uso 1
Modulo di scorrimento kser
Nel generatore della piastra a nervature, durante un calcolo secondo l'Eurocodice 5, il modulo di scorrimento è calcolato secondo la tabella 7.1. In questo contributo, questo è spiegato per le graffette.

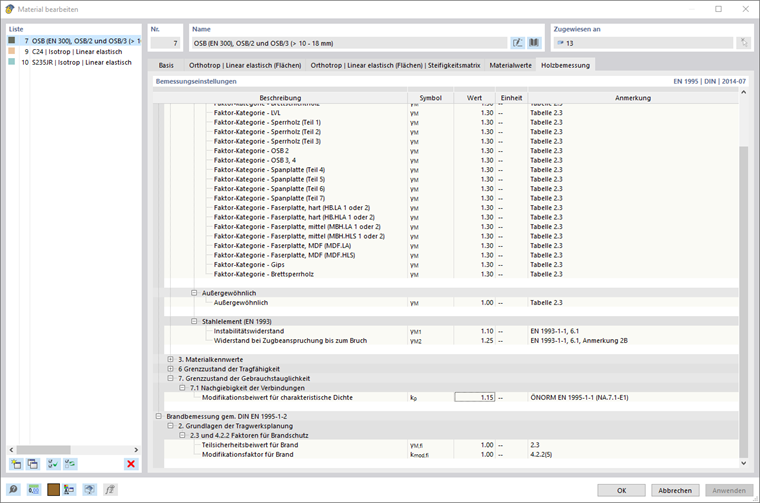

Conformemente all'EN 1995-1-1, la radice quadrata del valore medio della densità secca della placcatura e dei montanti è utilizzata per il calcolo della cedevolezza. Se il valore medio della densità secca non è disponibile, il valore caratteristico del database dei materiali secondo ÖNORM EN 1995-1-1 (NA.7.1-E1) viene moltiplicato per 1,15. Questo valore può essere impostato nei parametri del materiale.
Poiché una graffetta possiede due chiodi, il modulo di scorrimento si calcola come segue.
Nel file allegato, questo valore viene calcolato anche sulla piastra a nervature.
Il rivestimento della parete a pannelli di legno è elastico linearmente cedevole alla connessione con i montanti in legno.
Ripartito su un metro di lunghezza risulta:
1000 mm / 75 mm = 13,33 connettori

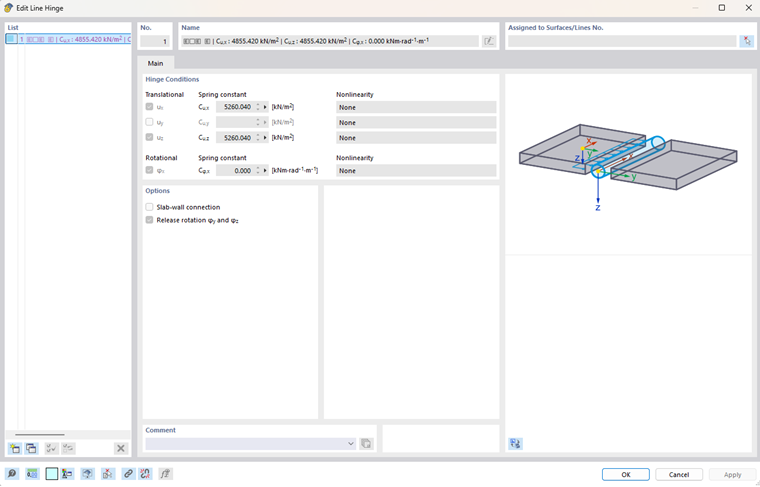

→ 13 connettori x 404,6 N/mm = 5260 kN/m²
In realtà l'unità è kN/m, tuttavia la rigidità è definita su una linea e quindi riferita a un metro.
--> kN/m x m =kN/m²
L'ancoraggio a trazione non è considerato!
Carico
- LF1 peso proprio 5 kN/m (verticale)
- LF2 vento 8 kN (orizzontale)
- LC = 1,35 LF1 + 1,5 LF2
- Calcolo secondo la teoria del primo ordine
Comportamento di deformazione orizzontale della parete a pannelli di legno con solo carico orizzontale (8 kN):
- Mezzi di collegamento nel rivestimento uk,inst
- Campo di taglio placcatura uG,inst
- Nodi (forza normale aste) uE,inst
La somma delle deformazioni per lo spostamento orizzontale con 8 kN è di 3,2 mm. Questo coincide con il calcolo in RFEM.
Anche nel calcolo della combinazione di carico (1,35 LF1 + 1,5 LF2), con uno spostamento di 4,8 mm a una forza di 12 kN nel calcolo manuale, si ottiene una buona corrispondenza al calcolo nel programma di 4,8 mm.
In ulteriori studi, dovrebbe essere eseguito anche il confronto delle forze interne e la progettazione.
