A causa del vincolo puntiforme della soletta sui pilastri, in questi punti sono previste singolarità. Per la causa e la gestione delle singolarità, vedere il sito Web Dlubal A4ten% 20 contrasting & text = In% 20RFEM% 20% 20Gl% C3% A4 sono disponibili aree di raccordo% 20, in% 20del% 20men% C3% Bbar% 20 sono richiamate% 20 articolo tecnico, in cui il problema è spiegato in dettaglio. Questa guida descrive solo come utilizzare le regolazioni della finitura della superficie. Con una correzione del risultato della superficie, le forze interne della superficie precedentemente definite possono essere specificate come valori medi o impostate su zero e quindi smussate.

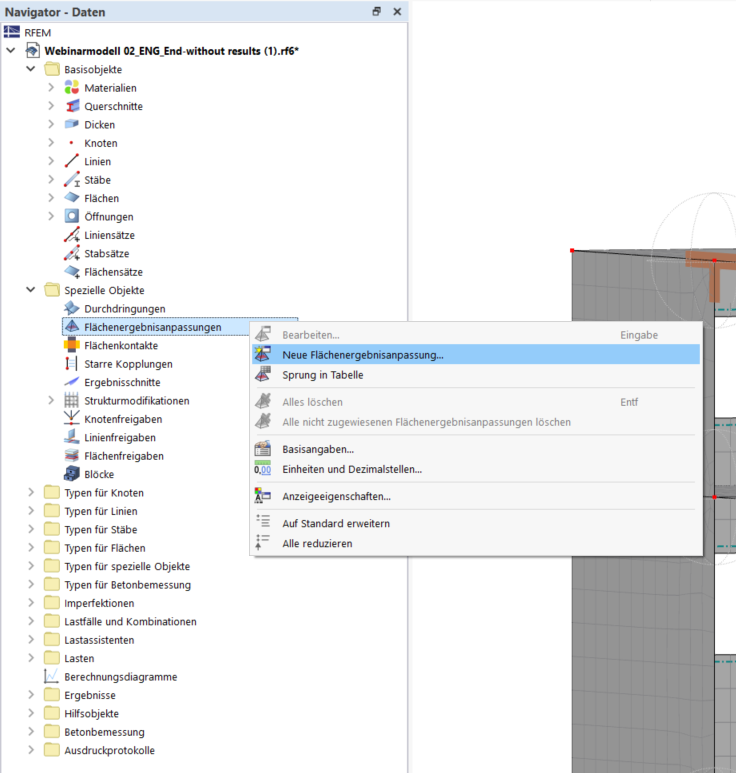

Crea una nuova regolazione della finitura della superficie nel Navigatore.

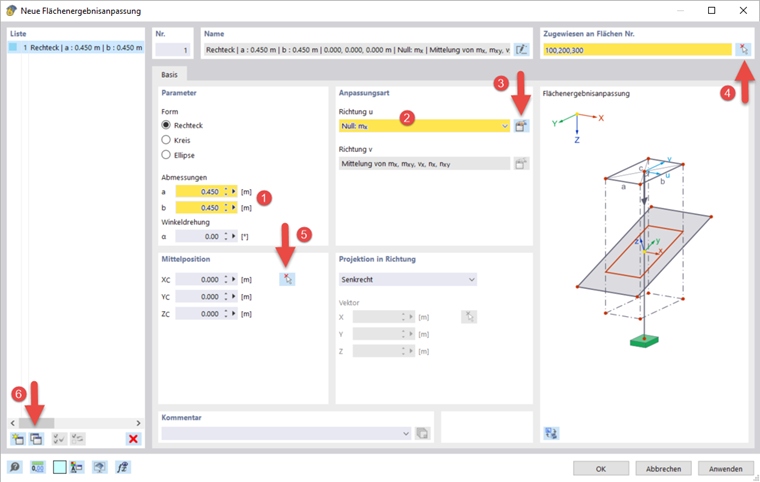

Immettere qui le dimensioni delle sezioni trasversali delle colonne, poiché la regolazione dovrebbe fare riferimento solo a queste aree (1). Nella sezione 'Tipo di aggiustamento' è possibile definire le forze interne della superficie che devono essere smussate. Per prima cosa seleziona ' zero: mx ' (2) e quindi utilizzare il pulsante
per modificare la selezione (3).

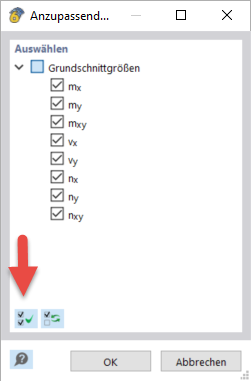

Nella finestra di dialogo che si apre, è possibile utilizzare
per attivare tutte le forze interne di base contemporaneamente.

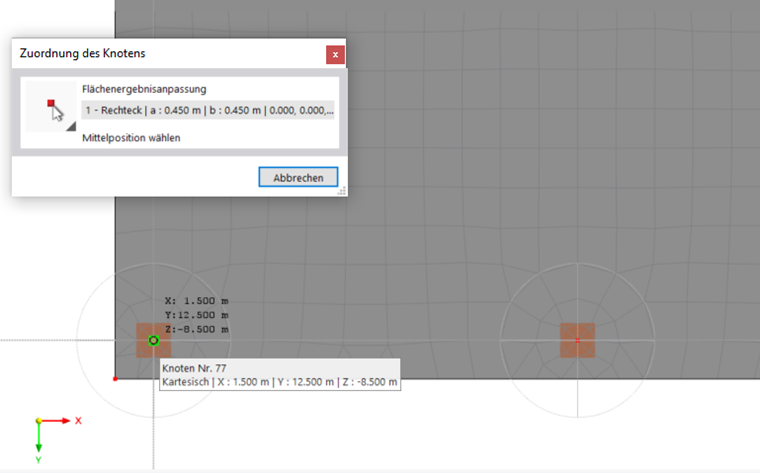

Assegnare la correzione del risultato dell'area alla soletta del solaio e alle due solette (5) e selezionare un nodo in testa alla colonna di una colonna come posizione centrale. Quindi copiare la correzione del risultato della superficie per ogni colonna tramite
e modificare solo la posizione centrale (6). In alternativa, è possibile chiudere la finestra di dialogo con 'OK' e selezionare una regolazione del risultato dell'area e, tenendo premuto il tasto Ctrl, copiarla in un'altra colonna trascinandola.

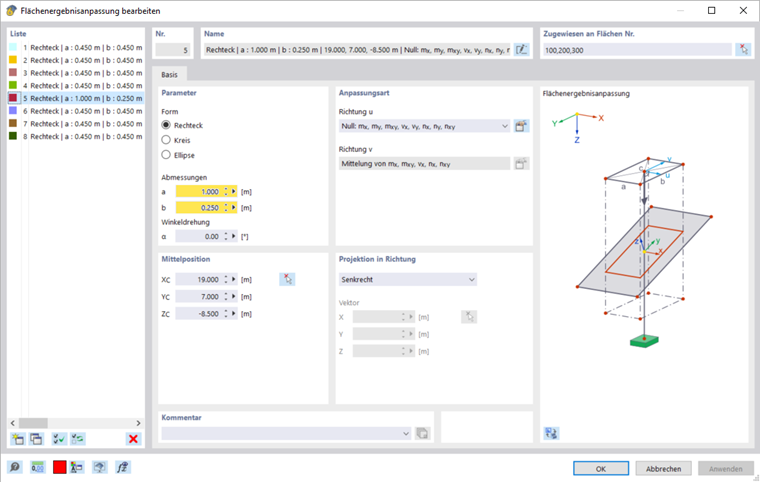

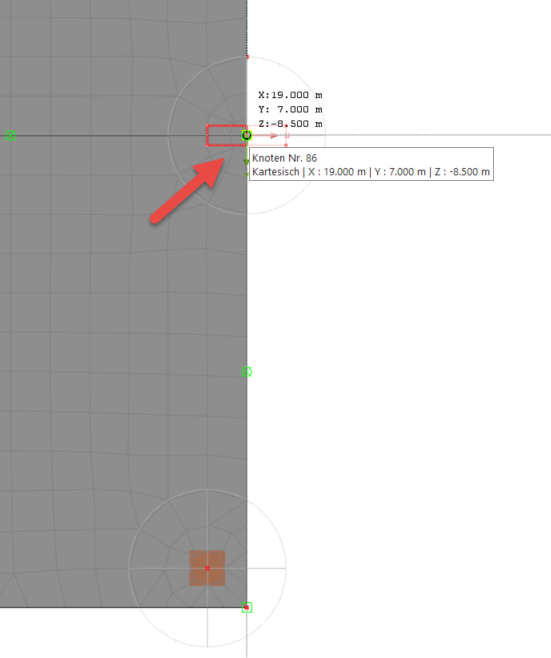

Nel nodo a destra nel mezzo, non c'è una colonna, ma un muro. Pertanto, in questo caso, è necessario selezionare altre dimensioni per la regolazione del risultato della superficie, ad esempio 1 mx 0,25 m.
