Casi di carico

Questo manuale descrive solo brevemente dove i vari carichi e casi di carico possono essere visualizzati e modificati nel programma. Una descrizione dettagliata di tutte le opzioni è disponibile nelle sezioni corrispondenti del RFEM 6 online manual.

Per il calcolo, si consideri il caso di carico proprio con un carico superficiale di 1,5 kN/m² sui due solai e un carico mobile di 3 kN/m² sui due piani e 5 kN/m² sulla soletta. I casi di carico possono essere visualizzati e modificati utilizzando il pulsante nella barra degli strumenti. Un nuovo caso di carico viene creato nella finestra di dialogo utilizzando il simbolo in fondo all'elenco.

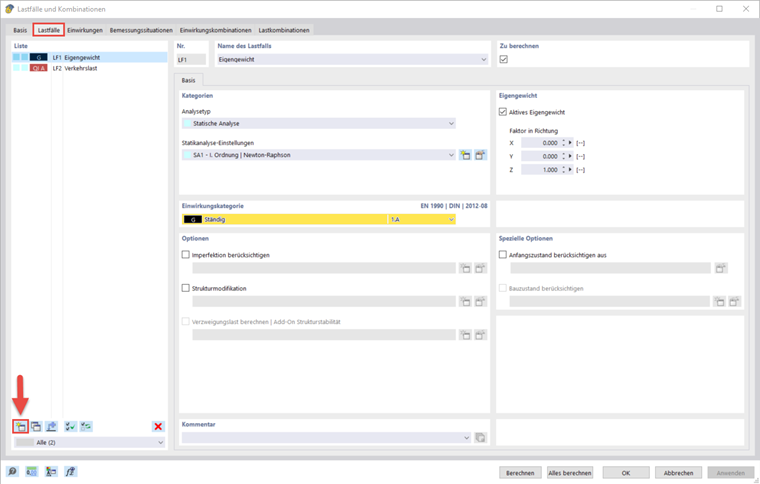

03 Crea caso di carico

La procedura guidata di combinazione può essere attivata nella scheda 'Base'. Questo genera automaticamente le combinazioni di azione e carico da considerare.

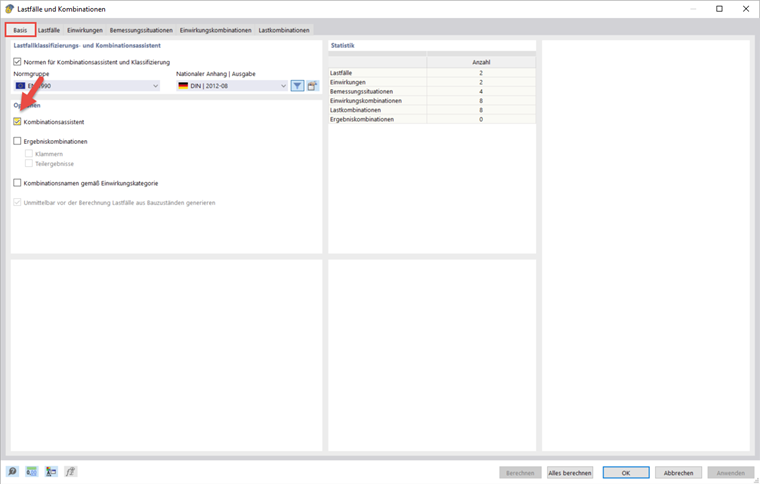

04 Attiva la guida combinata

Puoi passare alla teoria del primo ordine nella scheda 'Situazioni di progetto'. A tal fine, selezionare tutte le situazioni di progetto nell'elenco e quindi modificare la voce nella procedura guidata di combinazione.

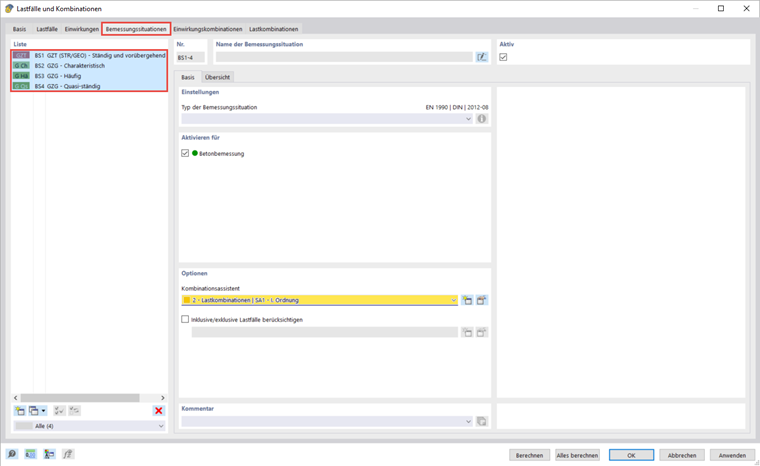

05 Situazioni di progetto

Le combinazioni generate automaticamente sono elencate nelle schede per le combinazioni di azioni e carico e possono essere modificate se necessario.

Un nuovo carico superficiale può essere creato nella barra degli strumenti tramite . Immettere la dimensione del carico nella finestra di dialogo e assegnarla a una o più superfici.

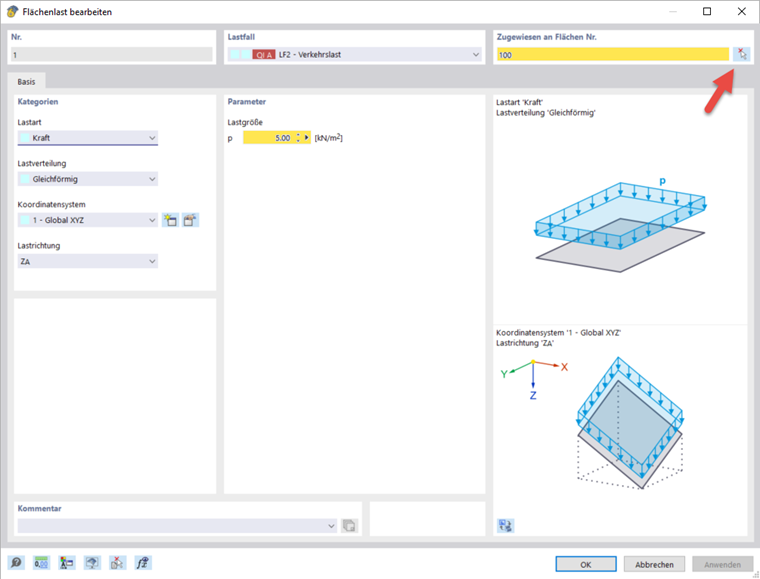

07 Crea carico superficiale
