Questa sezione spiega innanzitutto come regolare autonomamente la visualizzazione nell'area di lavoro principale. Imparerai anche come inserire i cardini delle linee tra le pareti e il soffitto del primo piano.
visibilità
Suggerimento
Per una migliore panoramica del modello, è possibile utilizzare il pulsante
nella barra degli strumenti per limitare la vista agli oggetti selezionati, oppure è possibile nascondere gli oggetti selezionati.

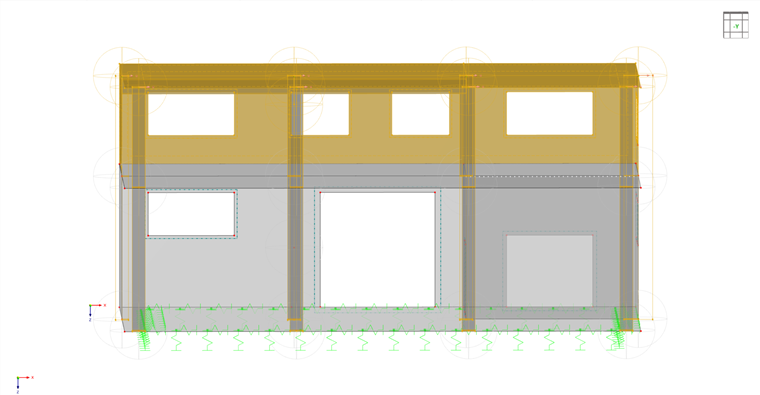

Riduci la vista al piano terra selezionando il piano superiore ed escludendo la visibilità di questi oggetti.

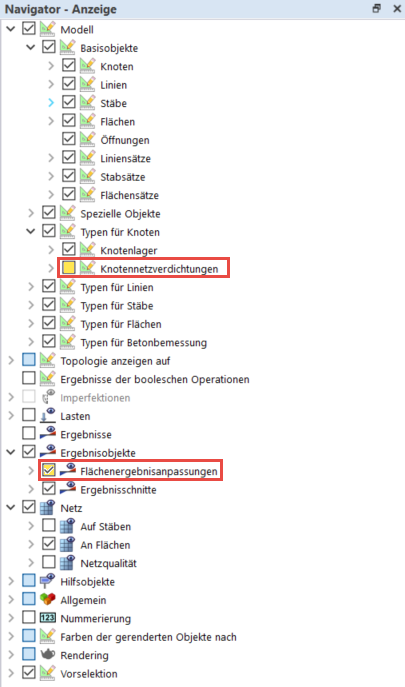

Gli oggetti da visualizzare possono essere impostati nel navigatore di visualizzazione ' '. In questo modo, ad esempio, è possibile nascondere i perfezionamenti della mesh del nodo e visualizzare gli aggiustamenti dei risultati dell'area.
Crea i cardini delle linee

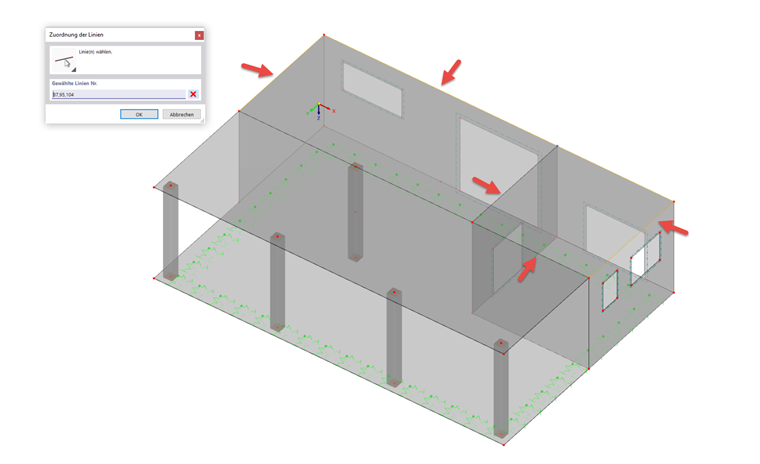

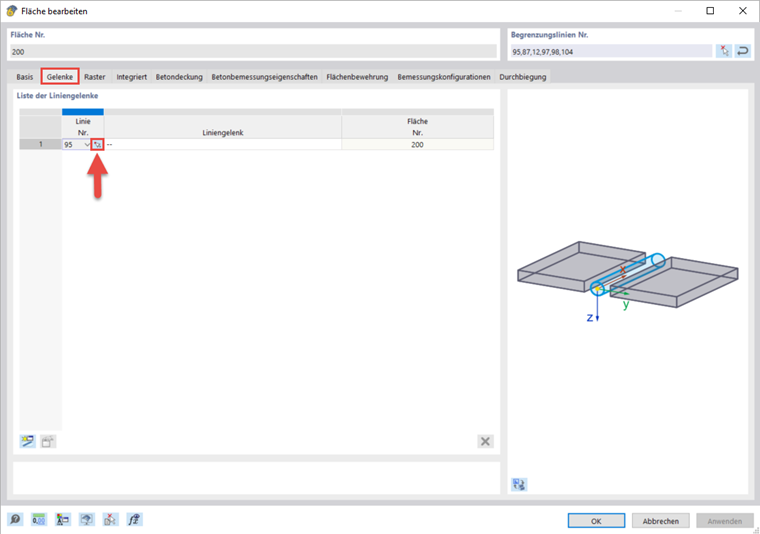

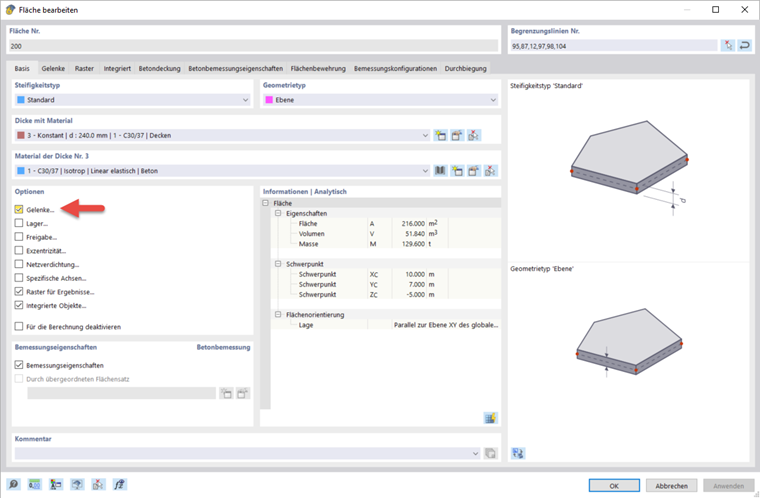

Con un doppio clic sul soffitto del primo piano si accede alla finestra di dialogo di modifica. Attivare l'opzione 'Giunti' e quindi selezionare le linee su cui inserire un giunto tramite
.

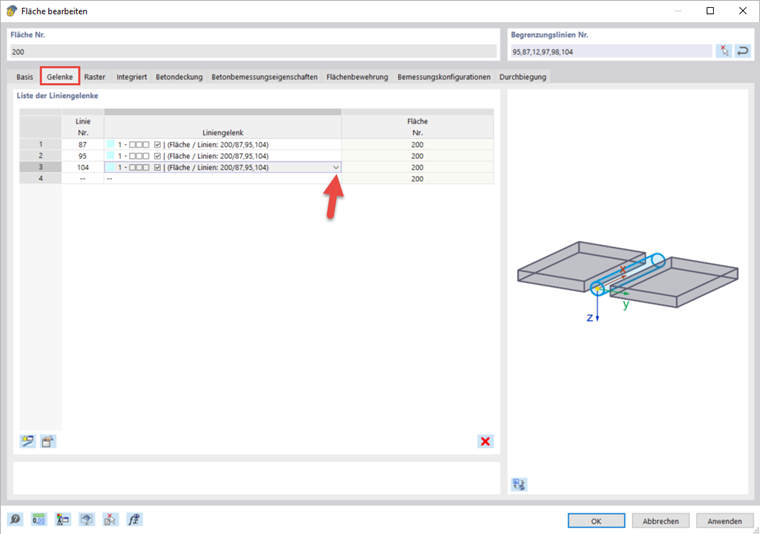

Ora è necessario assegnare uno specifico cardine della linea alle linee selezionate. Selezionare un cardine della linea già definito o creare un nuovo cardine della linea utilizzando
se non ne è stato ancora definito uno. Nella finestra di dialogo corrispondente, è possibile selezionare i gradi di libertà del giunto.
