Dettagli verifica
Dopo il calcolo, viene visualizzata una panoramica nella tabella delle verifiche di progetto il cui criterio di verifica non è soddisfatto e di altri errori che si sono verificati nelle verifiche di verifica. Fare doppio clic sulla riga della tabella pertinente per aprire i dettagli del progetto. Qui puoi vedere le formule del progetto nella sezione della finestra di dialogo a destra e visualizzare il calcolo con i passaggi intermedi usando
.
visualizza solo il criterio di verifica.
Rapporto di verifica del set di aste
La tabella mostra i risultati della verifica nella categoria "Rapporto di verifica sulle aste", ordinati secondo vari criteri. Tra le altre cose, "Rapporti di progetto per set di aste" mostra quali risultati di progetto relativi alla trave emergente sono stati calcolati.

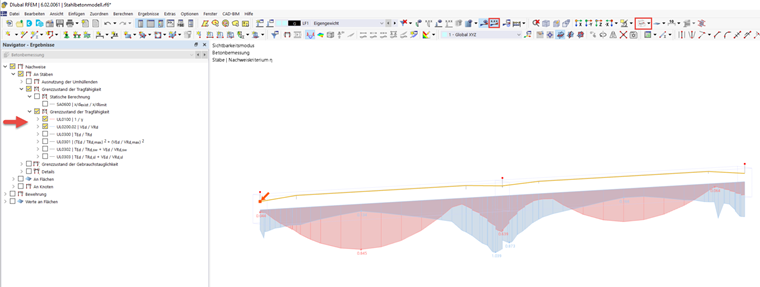

Visualizzazione delle verifiche di progetto nell'area grafica
È anche possibile visualizzare graficamente il rapporto di progetto della struttura utilizzando il "navigatore Risultati". Ad esempio, è quindi possibile considerare solo la trave con i risultati di progetto dello stato limite ultimo. Ad esempio, "UL0100.00" sta per il progetto di resistenza della sezione trasversale secondo EN 1992-1-1, 6.1, e "UL0200.02" per il progetto di resistenza a taglio secondo EN 1992-1-1, 6.2.
Suggerimento
In RFEM, è possibile visualizzare la grafica come un modello trasparente, wireframe o solido. Utilizzare il pulsante
per passare da un'opzione all'altra.

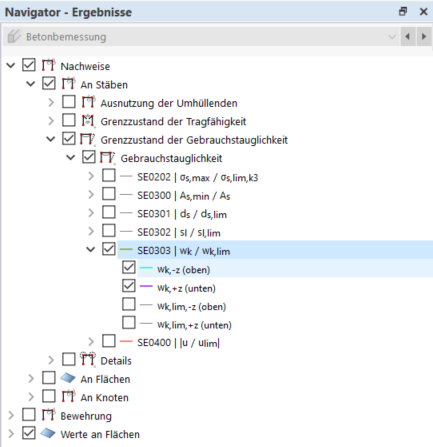

All'interno delle singole verifiche di progetto, è possibile visualizzare ulteriori dettagli specifici, come i valori estremi o, ad esempio, le larghezze effettive della fessura inferiore e superiore.
