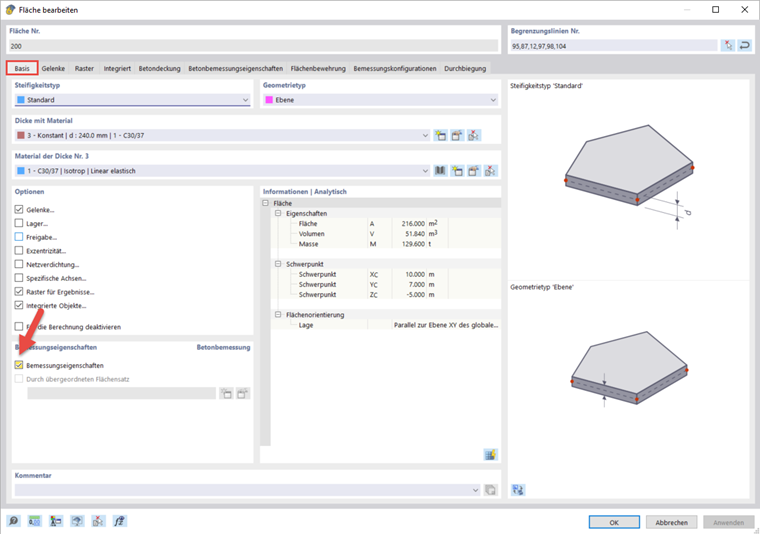

Le specifiche in base alle quali deve essere progettato il solaio del primo piano possono essere fatte direttamente nella finestra di dialogo di modifica se le 'proprietà di progetto' sono attivate lì. È possibile aprire la finestra di dialogo facendo doppio clic sulla superficie.
Informazione
Generalmente, in RFEM 6, le voci possono essere modificate utilizzando il simbolo
, una nuova voce può essere creata utilizzando
e il pulsante
consente di modificare le impostazioni di un altro oggetto in Applica grafico.

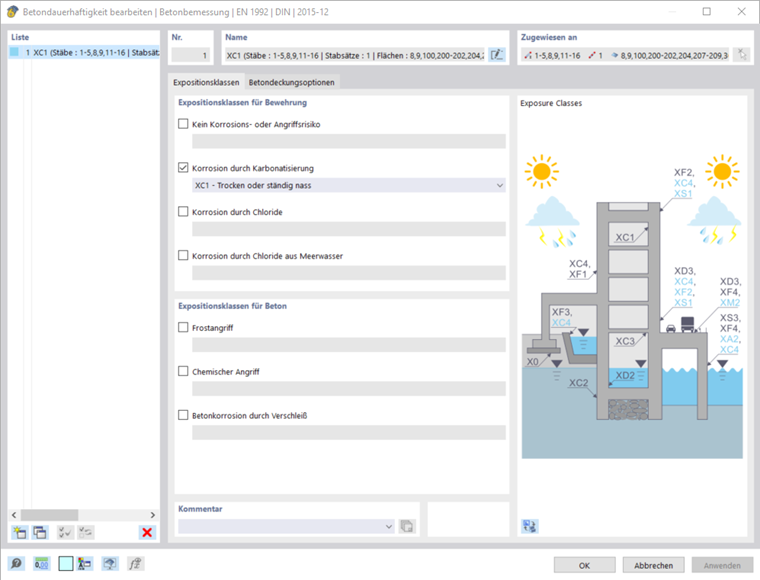

Durabilità del calcestruzzo
Nella scheda 'Copertura in calcestruzzo', sono specificate le classi di esposizione e la copertura in calcestruzzo , per cui durante la modifica si apre una finestra di dialogo aggiuntiva in cui è possibile modificare le impostazioni. La definizione di 'durabilità del calcestruzzo' è necessaria solo per un progetto secondo EN 1992 in modo che il programma possa, ad esempio, applicare automaticamente il copriferro. Questo tipo non esiste per nessuno degli altri standard di progettazione. È quindi necessario definire manualmente il copriferro per ciascun componente.
armatura della superficie

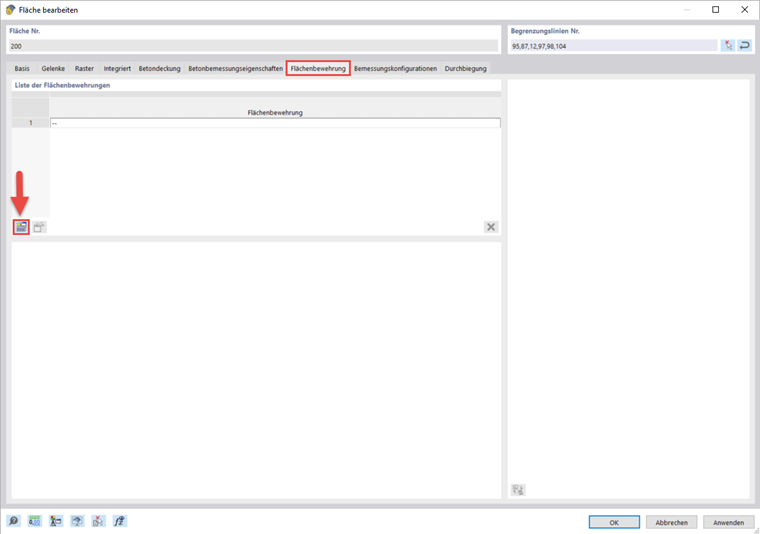

È necessario creare un'armatura su area in modo che l'altezza efficace statica possa essere utilizzata nel calcolo. Questo può essere fatto nel registro con lo stesso nome tramite
.
Immettere l'armatura longitudinale e trasversale dell'armatura di base con una distanza di 0,1 m e un diametro di 10 mm e quindi confermare con ' OK '.
Nella scheda ' Configurazioni di progetto, è possibile modificare i valori limite per la verifica dello stato limite ultimo e di esercizio.
Inflessione e vincoli esterni di progetto

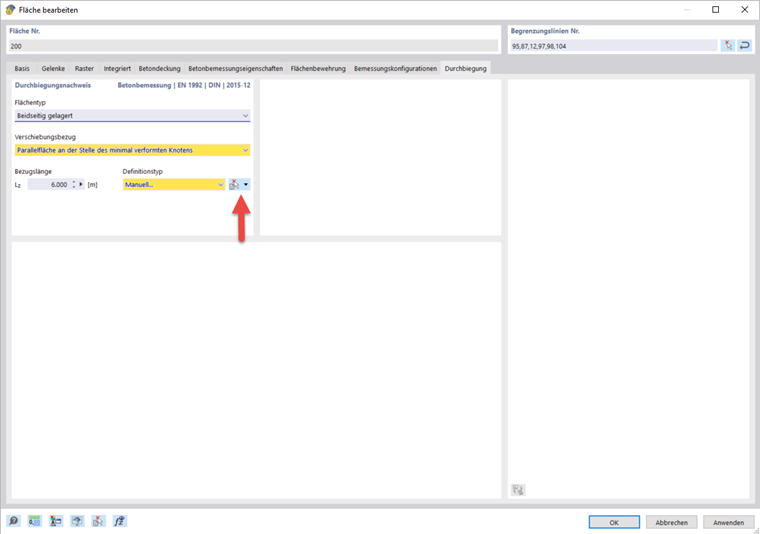

Infine, devono essere fatte le specifiche per l' analisi di inflessione. Poiché anche le pareti su cui poggia la soletta possono deformarsi, lo spostamento nel progetto dovrebbe essere correlato alla superficie parallela ' nella posizione del nodo minimamente deformato '. In alternativa, è possibile selezionare come riferimento un piano definito dall'utente o il sistema non deformato. La campata corrisponde ai 6 m, che è lunga una nervatura, che può anche essere presa dal grafico.
