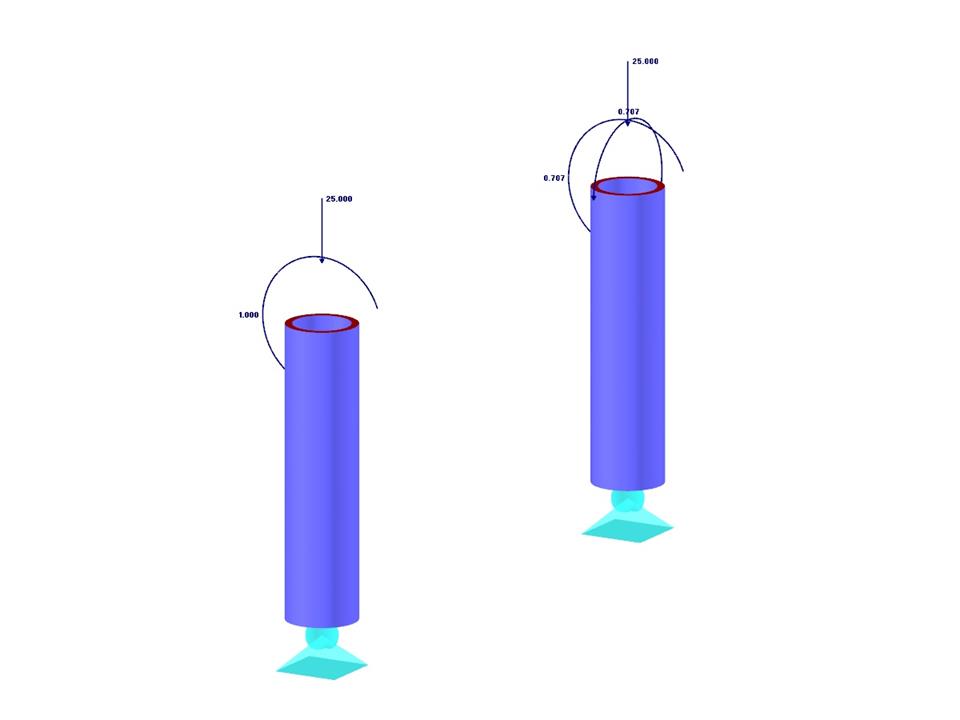

Considera un tubo rigido del ponteggio, fissato nella parte inferiore utilizzando il vincolo esterno del ponteggio e caricato sia da un momento che da una forza. Calcolo dell'inflessione massima con considerazione dello scorrimento all'inizio.
Esempio di verifica 000056 | 2
| Numero di nodi | 4 |
| Numero di linee | 2 |
| Numero di aste | 2 |
| Numero di casi di carico | 1 |
| Peso totale | 0,270 t |
| Dimensioni | 0.500 x 2.500 x 1.250 m |
| Versione del programma | 5.04.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
,_LC1__LI.jpg)
Corso di formazione online
Corso di formazione online
Corso di formazione online
Corso di formazione online
Corso di formazione online
Progetto cliente
Knowledge Base
,_LC1__LI.jpg?mw=350&hash=10f4d92032be009df178e107dfc0650d5439ec64)
,_LC1__LI.jpg?mw=350&hash=8ece94eb5b88a9e7c0a6b4120e0b9a06e401c93f)
,_LC1__LI.jpg?mw=350&hash=499b1891e0908e6d04616a487ab1aa3e225653cc)
,_LC1__LI.jpg?mw=350&hash=8e6e97239500bada9fc8d75479c20be8fee93bbe)
,_LC2__LI.jpg?mw=350&hash=138674cc5d71e2675a1d98bc67a5df4496ca6978)
Utilizzando la non linearità del vincolo interno dell'asta "Ponteggio N | phiy,phiz" consente di simulare un giunto di tubo di un ponteggio inserito.
La verifica delle aste in acciaio piegate a freddo secondo AISI S100-16/CSA S136-16 è disponibile in RFEM 6. È possibile accedere alla verifica selezionando "AISC 360" o "CSA S16" come norma nell'add-on Giunti acciaio. "AISI S100" o "CSA S136" viene quindi selezionata automaticamente per la verifica di profili piegati a freddo.
RFEM applica il metodo di resistenza diretta (DSM) per calcolare il carico di instabilità elastico dell'asta. Il metodo di resistenza diretta offre due tipi di soluzioni, numeriche (metodo a strisce finite) e analitiche (specificazione). La curva caratteristica FSM e le forme di instabilità possono essere visualizzate in Sezioni.
Le non linearità del vincolo interno dell'asta "Ponteggio - N phiy/phiz" e "Diagramma del ponteggio" consentono la simulazione meccanica di un giunto tubolare con un troncone interno tra due elementi dell'asta.
Il modello equivalente trasferisce il momento flettente tramite il tubo esterno sovrapressato e dopo il bloccaggio positivo anche tramite il mozzo interno, a seconda dello stato di compressione all'estremità dell'asta.
Il coefficiente di rilevanza modale (MRF) può aiutarti a valutare in che misura elementi specifici partecipano a una forma modale specifica. Il calcolo si basa sull'energia di deformazione elastica relativa di ogni singola asta.
L'MRF può essere utilizzato per distinguere le forme modali locali e le globali. Se più aste singole mostrano un MRF significativo (ad esempio, > 20%), l'instabilità dell'intera struttura o di una sottostruttura è molto probabile. D'altra parte, se la somma di tutti gli MRF per un modo proprio di vibrare è intorno al 100%, ci si può aspettare un fenomeno di stabilità locale (ad esempio, instabilità di una singola barra).
Inoltre, l'MRF può essere utilizzato per determinare i carichi critici e le lunghezze di instabilità equivalenti di alcune aste (ad esempio, per la verifica di stabilità). Le forme modali per le quali un'asta specifica ha valori MRF piccoli (ad esempio, < 20%) possono essere trascurate in questo contesto.
L'MRF viene visualizzato per forma modale nella tabella dei risultati in Analisi di stabilità → Risultati per aste → Lunghezze libere d'inflessione e carichi critici.
