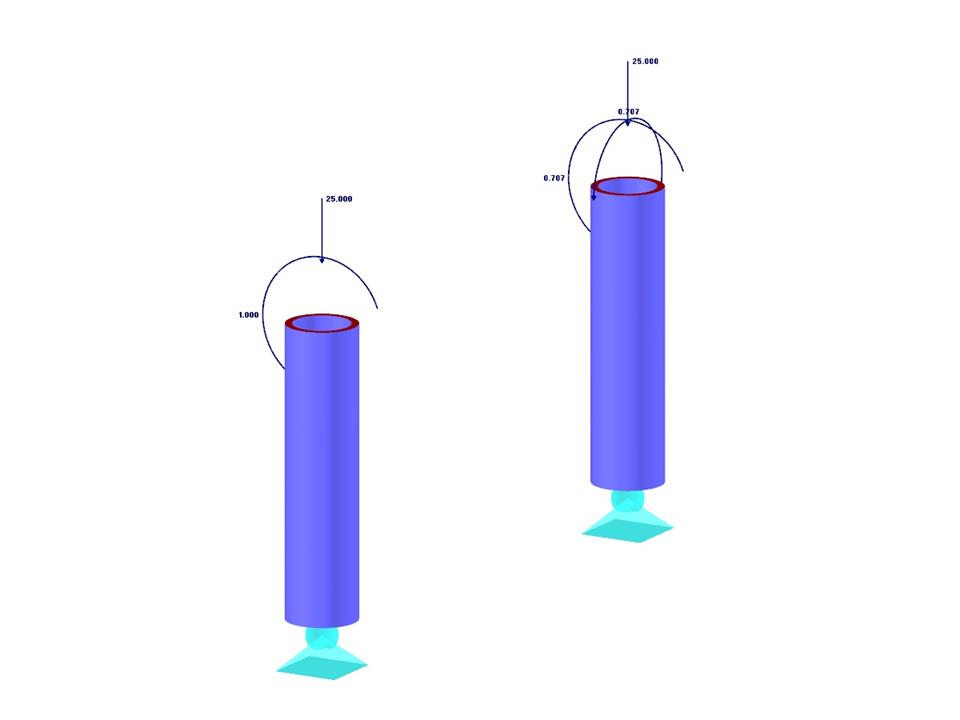

Rozważmy sztywną rurę rusztowania, zamocowaną u dołu za pomocą podpory węzłowej rusztowania i obciążoną zarówno momentem, jak i siłą. Obliczanie maksymalnego ugięcia z uwzględnieniem poślizgu na początku.
Przykład weryfikacji 000056 | 2
Liczba węzłów | 4 |
Liczba linii | 2 |
Liczba prętów | 2 |
Ilość przypadków obciążenia | 1 |
Ciężar całkowity | 0,270 t |
Wymiarowanie | 0,500 x 2,500 x 1,250 m |
Wersja programu | 5.04.00 |
