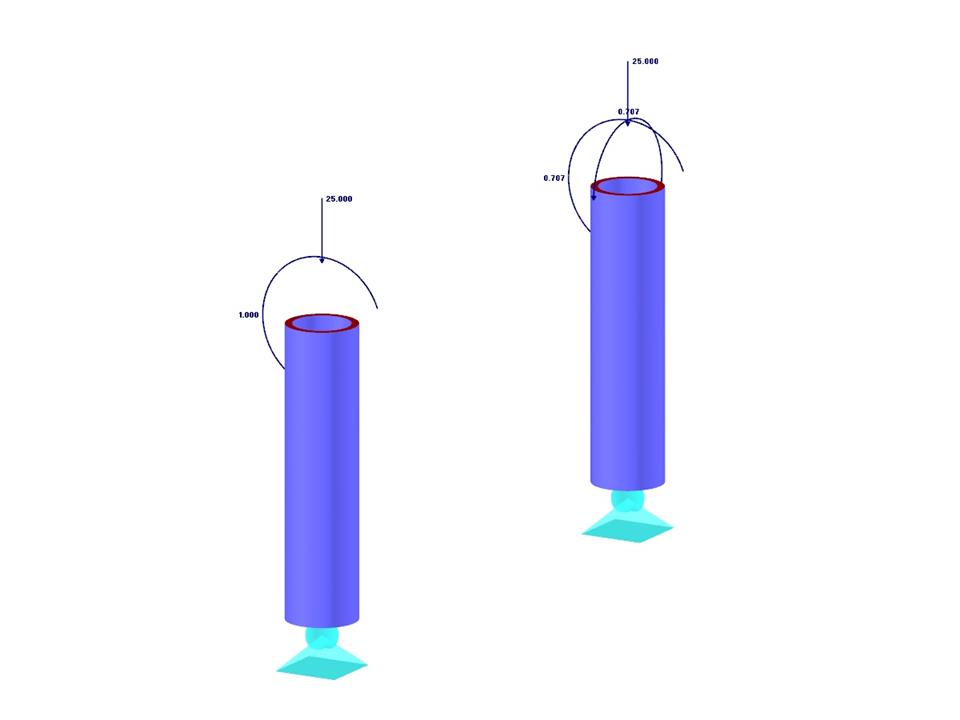

Es soll ein starres Gerüstrohr berücksichtigt werden, das unten mit einem Gerüst-Knotenlager befestigt und sowohl durch ein Moment als auch durch eine Kraft belastet wird. Berechnung der maximalen Durchbiegung unter Berücksichtigung des Schlupfes am Anfang.
Verifikationsbeispiel 000056 | 2
| Anzahl Knoten | 4 |
| Anzahl Linien | 2 |
| Anzahl Stäbe | 2 |
| Anzahl Lastfälle | 1 |
| Gesamtgewicht | 0,270 t |
| Abmessungen | 0,500 x 2,500 x 1,250 m |
| Programmversion | 5.04.00 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
,_LC1__LI.jpg)
Produkt-Feature
,_LC1__LI.jpg?mw=350&hash=10f4d92032be009df178e107dfc0650d5439ec64)
,_LC1__LI.jpg?mw=350&hash=8ece94eb5b88a9e7c0a6b4120e0b9a06e401c93f)
,_LC1__LI.jpg?mw=350&hash=499b1891e0908e6d04616a487ab1aa3e225653cc)
,_LC1__LI.jpg?mw=350&hash=8e6e97239500bada9fc8d75479c20be8fee93bbe)
,_LC2__LI.jpg?mw=350&hash=138674cc5d71e2675a1d98bc67a5df4496ca6978)
Im Add-On Modalanalyse steht Ihnen die Option zur automatischen Erhöhung der gesuchten Eigenwerte bis zur Erreichung eines definierten effektiven Modalmassenfaktors zur Verfügung. Es werden dabei alle translatorischen Richtungen berücksichtigt, welche für die Modalanalyse als Massen aktiviert wurden.
Somit lassen sich die geforderten 90% der effektiven Modalmasse für das Antwortspektrenverfahren leicht berechnen.
Im Add-On Zeitverlaufsverfahren stehen Ihnen Akzelerogramme für die Berechnung zur Verfügung. Diese Erweiterung ermöglicht die dynamische Tragwerksanalyse von Beschleunigungs-Zeit-Diagrammen.
Ihnen steht eine umfangreiche Bibliothek von Erdbebenaufzeichnungen zur Verfügung, Sie können aber auch eigene Diagramme eingeben oder importieren. Die Zeitverlaufsanalyse wird mit Hilfe der Modalanalyse oder des linearen impliziten Newmark-Lösers realisiert.
Mit Hilfe der Stabendgelenknichtlinearität "Gerüst N | phiy,phiz" lässt sich ein gesteckter Gerüstrohrstoß simulieren.
Erstellen Sie Hilfslinien mit oder ohne Bezeichnung für die Darstellung eines Gebäuderasters! Die Hilfslinienposition können Sie dabei sperren, z. B. um sie nicht versehentlich zu verschieben.
Zudem können Sie die Hilfslinien an Knoten kleben, um mit dem Verschieben der Hilfslinien auch die angeklebten Knoten zu verschieben. Das erleichtert Ihnen das Arbeiten ungemein!
