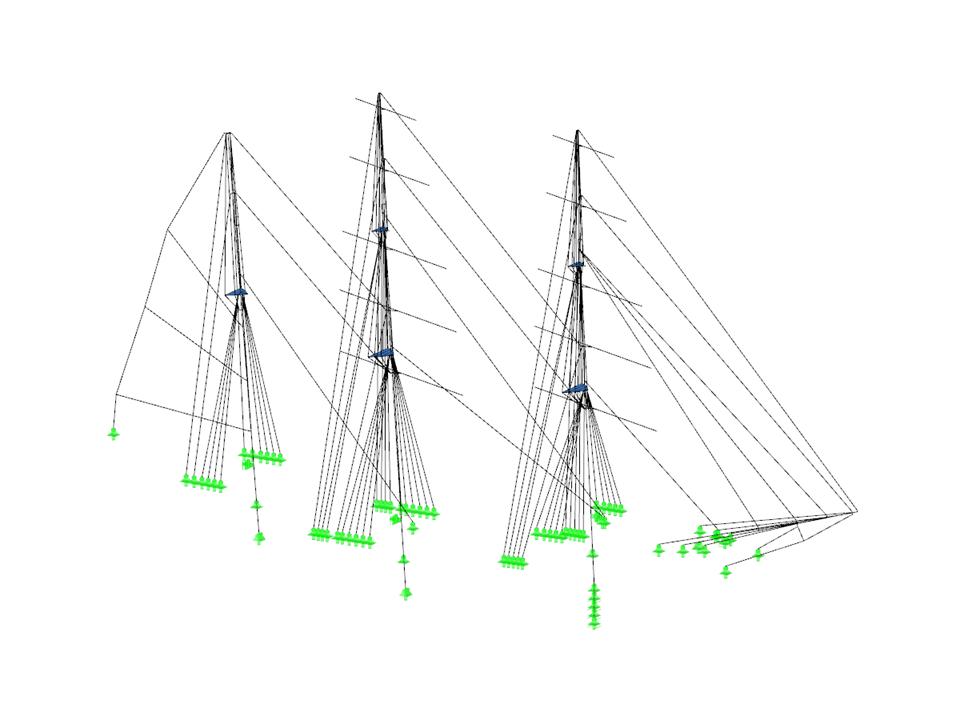

Impianto di perforazione della nave a vela
| Numero di nodi | 340 |
| Numero di linee | 423 |
| Numero di aste | 422 |
| Numero di superfici | 5 |
| Numero di casi di carico | 35 |
| Nr. di combinazioni di carico | 12 |
| Nr. di combinazioni di risultati | 3 |
| Peso totale | 25,793 t |
| Dimensioni | 65.015 x 9.720 x 38.218 m |
| Versione del programma | 4.10.07 |
