Manuale RFEM Online | 4.4 Superfici

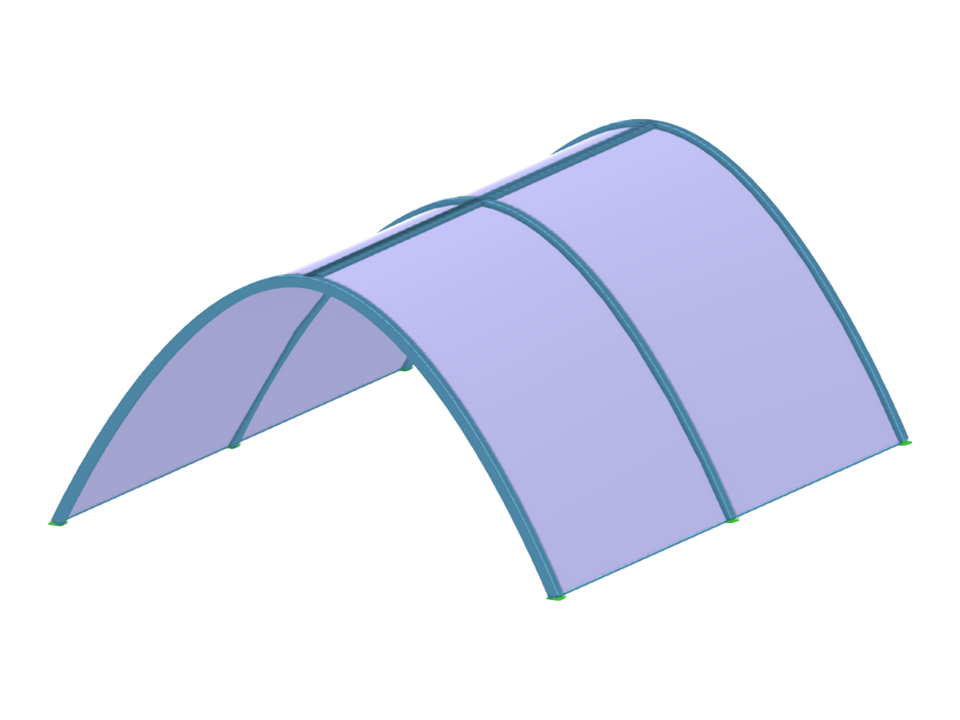

Scarica qui il modello di una struttura a membrana e aprilo con il programma agli elementi finiti RFEM. Questo modello è stato creato per il corso di formazione online 'RFEM 6 Tutorial con Rhino e Grasshopper.'
Strutture a membrana dalla formazione online | Tutorial su RFEM 6 con Rhino e Grasshopper
| Numero di nodi | 9 |
| Numero di linee | 13 |
| Numero di aste | 9 |
| Numero di superfici | 2 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 1,675 t |
| Dimensioni | 10.000 x 7.892 x 12.000 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
