Online manuál programu RFEM - Plochy (anglicky)
Stáhněte si zde model membránových konstrukcí a otevřete ho v programu RFEM pro výpočty metodou konečných prvků. Tento model byl vytvořen pro online školení 'tutoriál k programu RFEM 6 v programu Rhino & Grasshopper'.

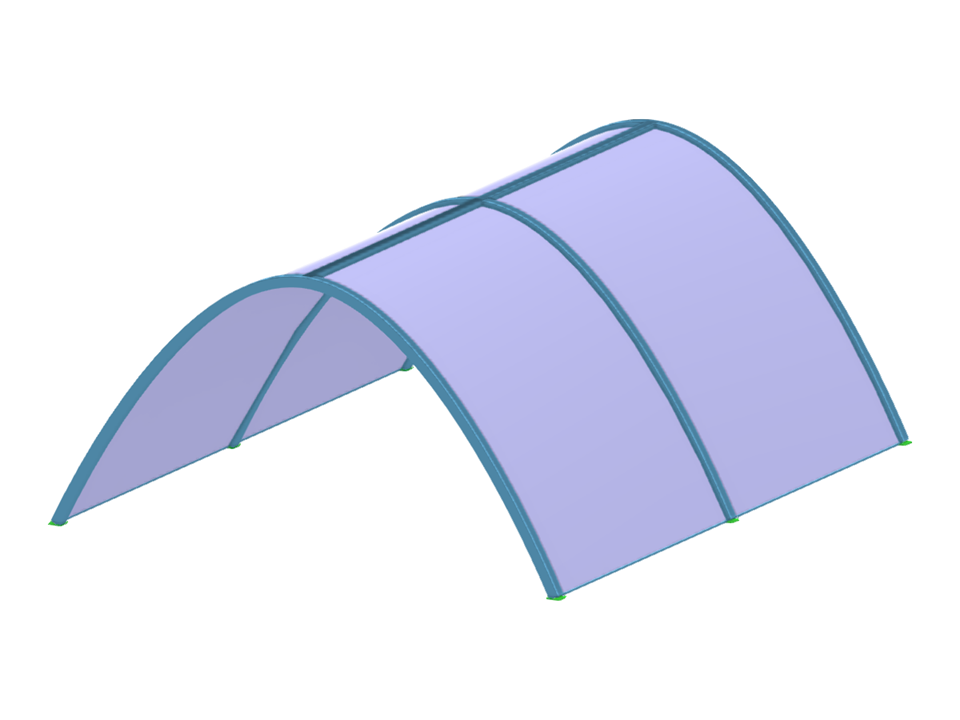

Membránové konstrukce z online školení | RFEM 6 tutoriál s rozhraním na Rhino & Grasshopper
| Počet uzlů | 9 |
| Počet linií | 13 |
| Počet prutů | 9 |
| Počet ploch | 2 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 1,675 t |
| Rozměry | 10,000 x 7,892 x 12,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
