Instrukcja online programu RFEM | Powierzchnie

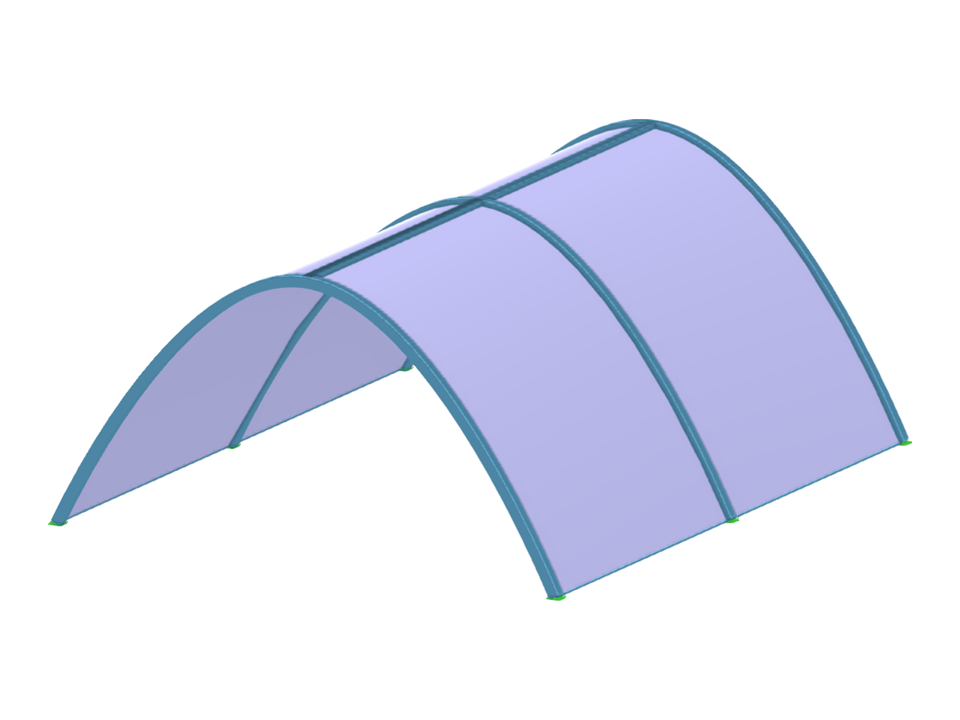

Pobierz model konstrukcji membranowej i otwórz go w programie RFEM. Model został utworzony na potrzeby szkolenia online 'RFEM 6 Tutorial z Rhino & Grasshopper.'
Konstrukcje membranowe ze szkolenia online | Tutorial RFEM 6 z Rhino i Grasshopper
| Liczba węzłów | 9 |
| Liczba linii | 13 |
| Liczba prętów | 9 |
| Liczba powierzchni | 2 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 0 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 1,675 t |
| Wymiarowanie | 10,000 x 7,892 x 12,000 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
