RFEM – Online-Handbuch Flächen
Laden Sie hier das Modell einer Membrankonstruktion herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM. Dieses Modell wurde für die Online-Schulung "RFEM 6 Tutorial mit Rhino & Grasshopper" erstellt.

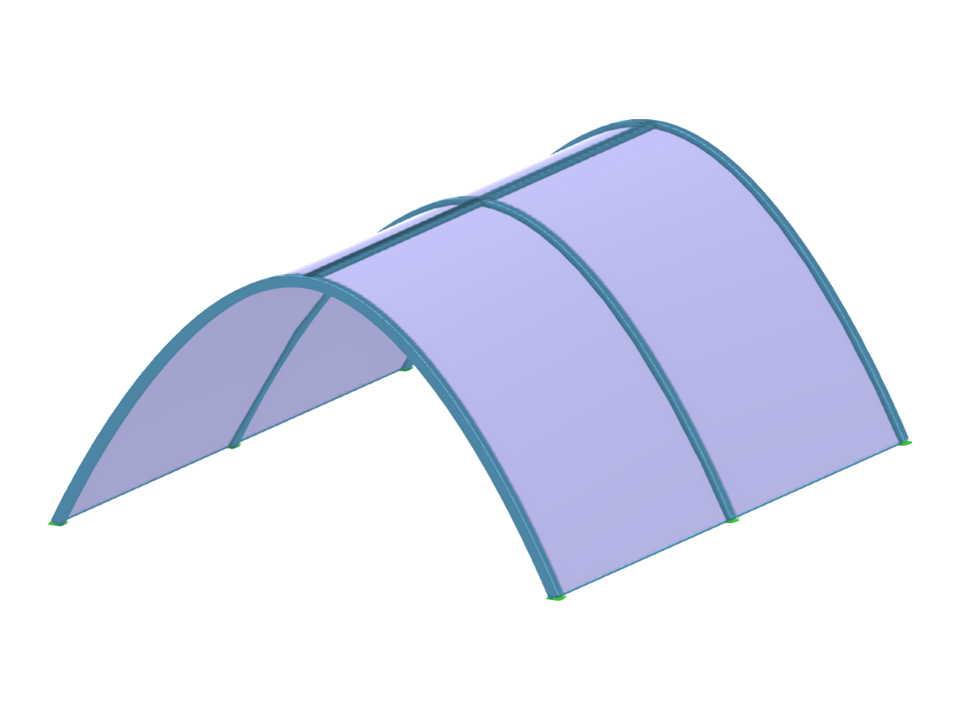

Membrankonstruktionen aus Online-Schulung | RFEM 6-Schulungsbeispiel mit Rhino & Grasshopper
| Anzahl Knoten | 9 |
| Anzahl Linien | 13 |
| Anzahl Stäbe | 9 |
| Anzahl Flächen | 2 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 1,675 t |
| Abmessungen | 10,000 x 7,892 x 12,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
