Alla fine di aprile 2023, è stata completata una nuova voliera presso il padiglione Sichuan nello zoo di Praga. La struttura della voliera è lunga 14 m e larga 10 m. L'azienda Carl Stahl & spol. ha realizzato il progetto architettonico e strutturale, calcolato in RFEM 5.

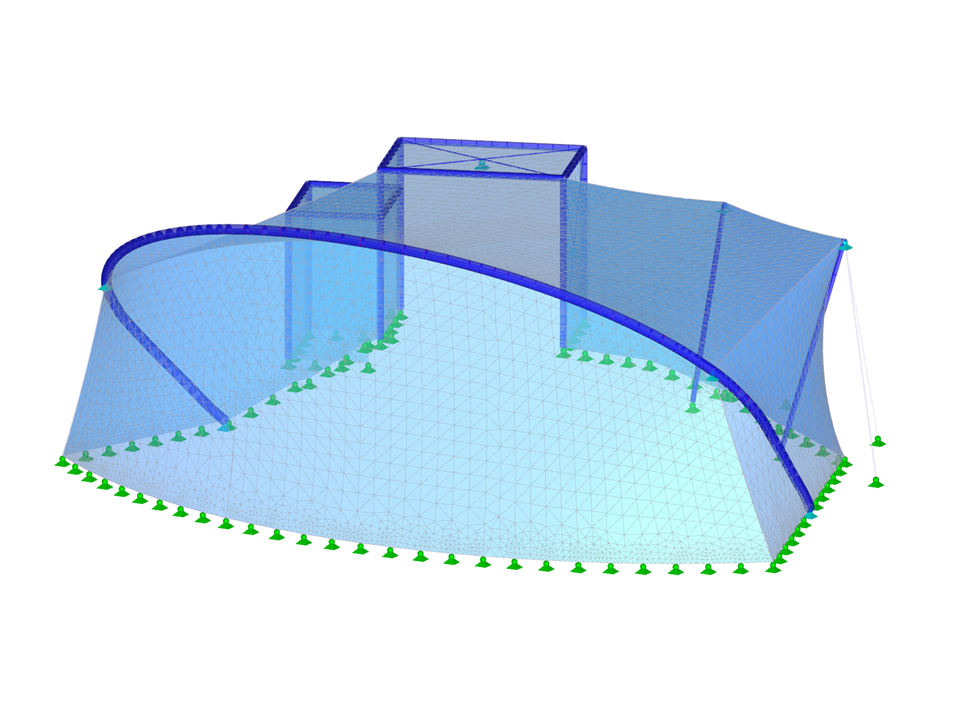

Voliera per uccelli
| Numero di nodi | 168 |
| Numero di linee | 79 |
| Numero di aste | 71 |
| Numero di superfici | 19 |
| Numero di casi di carico | 2 |
| Nr. di combinazioni di carico | 2 |
| Nr. di combinazioni di risultati | 2 |
| Peso totale | 2,016 t |
| Dimensioni | 14.502 x 12.709 x 7.045 m |
| Versione del programma | 5.29.01 |
Corso di formazione online
Corso di formazione online
Corso di formazione online
Corso di formazione online
Corso di formazione online
Progetto cliente
Caratteristiche del prodotto
Knowledge Base
Progetto cliente
Rispetto al modulo aggiuntivo RF-FORM-FINDING (RFEM 5), il programma include:\} le seguenti nuove caratteristiche sono state aggiunte per RFEM 6:
- Specifica di tutte le condizioni al contorno di carico di form-finding in un caso di carico
- Memorizzazione dei risultati di form-finding come stato iniziale per ulteriori analisi del modello
- Assegnazione automatica dello stato iniziale di form-finding tramite procedure guidate di combinazione a tutte le situazioni di carico di una situazione di progetto
- Inoltre, condizioni al contorno della geometria di form-finding per le aste (lunghezza non sollecitata, flessione verticale massima, flessione verticale nel punto basso)
- Condizioni al contorno del carico di ricerca della forma aggiuntivo per le aste (forza massima nell'asta, forza minima nell'asta, componente di trazione orizzontale, trazione all'estremità i, trazione all'estremità j, trazione minima all'estremità i, trazione minima all'estremità j)
- Tipo di materiale "Tessuto" e "Lamina" nella libreria dei materiali
- Form-finding paralleli in un modello
- Simulazione degli stati di form-finding della costruzione in sequenza in connessione con l'add-on Analisi delle fasi costruttive (CSA)
RF-MOVE/RSMOVE non presenta nessuna tabella dei risultati: È possibile controllare i casi di carico creati, compresi i carichi, in RFEM/RSTAB. Le descrizioni dei singoli carichi mobili sono dedotte dal rispettivo numero di incremento dei carichi.
Tuttavia, è possibile modificare le descrizioni in RFEM/RSTAB. Infine, tutti le tabelle dei dati possono essere esportati nei programmi MS Excel o OpenOffice.org Calc.
È possibile creare una gran varietà di casi di carico con un singolo clic del mouse. Dopo la generazione, il modulo mostra il numero dei casi di carico e delle combinazioni di risultati create.
I set di aste con carichi mobili sono selezionati graficamente nel modello RFEM/RSTAB. È possibile applicare vari di tipi di carico contemporaneamente ad uno stesso set di aste.
Specificando la prima posizione del carico, è possibile visualizzare con precisione il carico che entra nella pista dell'asta continua. Allo stesso modo, è possibile definire se un carico in movimento costituito da varie applicazioni di carico può muoversi oltre la fine delle aste continue (ponte) o meno (pista della gru).
L'incremento delle singole posizioni di carico è determinato dal numero di casi di carico generati per RFEM/RSTAB. È anche possibile aggiungere carichi a casi di carico RFEM/RSTAB già esistenti in modo che non sia necessaria alcuna sovrapposizione aggiuntiva. Sono disponibili diversi tipi di carico, ad esempio carichi singoli, lineari e trapezoidali, coppie di carico e diversi carichi concentrati uniformi.
È possibile applicare i carichi nelle direzioni locali e globali. L'applicazione può fare riferimento alla lunghezza reale dell'asta o alla proiezione in una direzione globale.
