Die neue Voliere beim Sichuan-Pavillon im Prager Zoo wurde Ende April 2023 fertiggestellt. Sie ist 14 m lang und 10 m breit. Die Firma Carl Stahl & spol. war für den Architektur- und Tragwerksentwurf verantwortlich, die Statik wurde mit RFEM 5 berechnet.

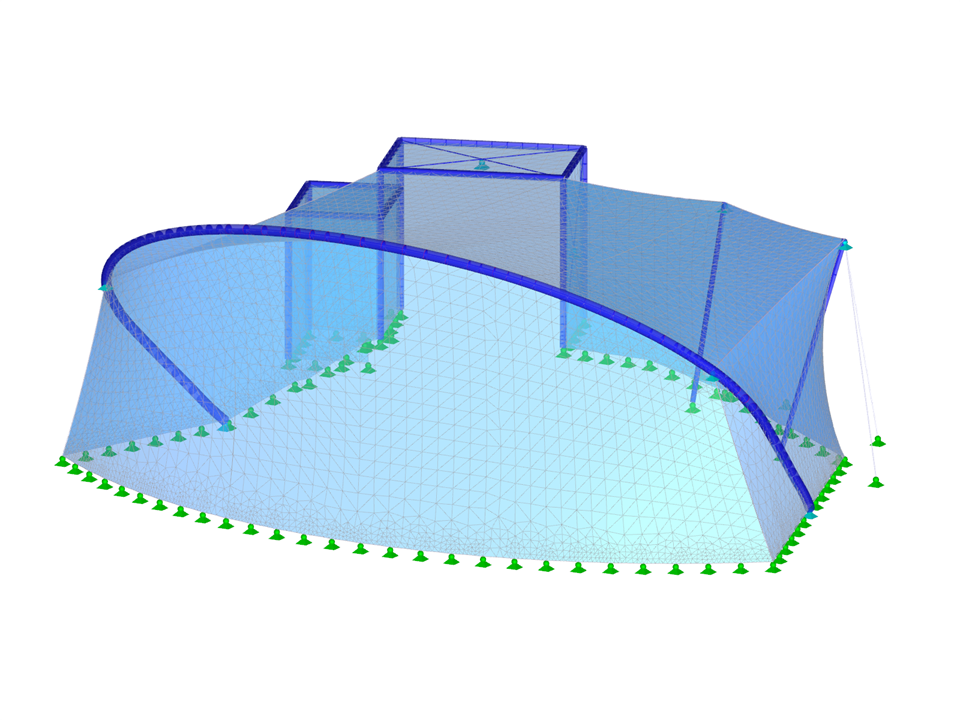

Vogelhaus
| Anzahl Knoten | 168 |
| Anzahl Linien | 79 |
| Anzahl Stäbe | 71 |
| Anzahl Flächen | 19 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 2 |
| Anzahl Ergebniskombinationen | 2 |
| Gesamtgewicht | 2,016 t |
| Abmessungen | 14,502 x 12,709 x 7,045 m |
| Programmversion | 5.29.01 |
