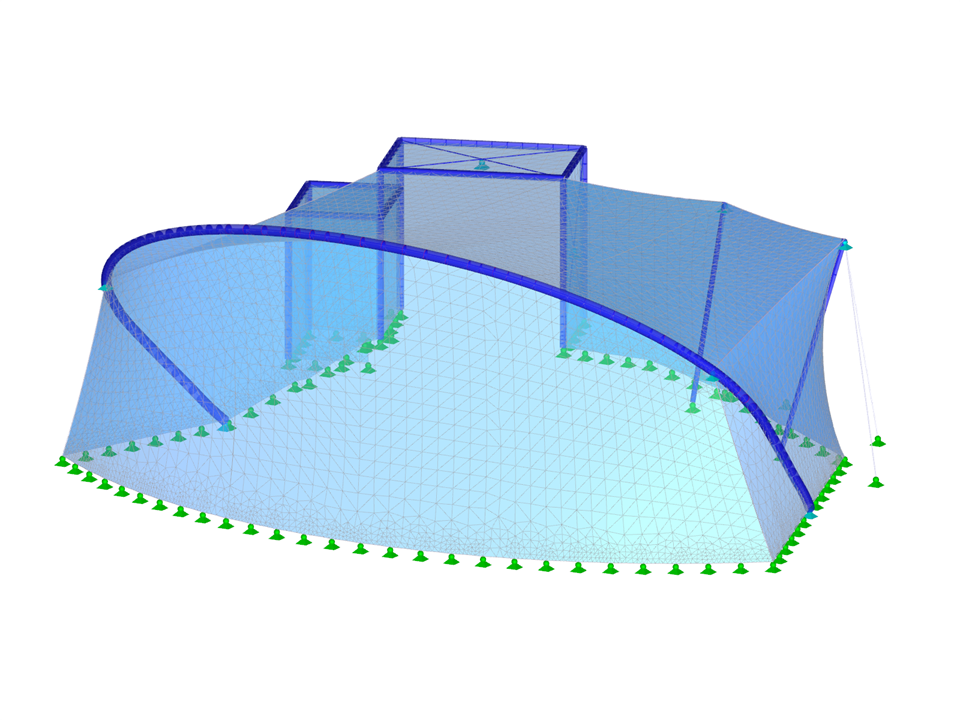

Fin avril 2023, une nouvelle volière a été achevée au Pavillon Sichuan du Zoo de Prague. La structure de la volière mesure 14 m de long sur 10 m de large. L'entreprise Carl Stahl & Co. a été responsable de la conception architecturale et structurale, le calcul de structure a été effectué dans RFEM 5.
Bureau d'études
| Nombre de nœuds | 168 |
| Nombre de lignes | 79 |
| Nombre de barres | 71 |
| Nombre de surfaces | 19 |
| Nombre de cas de charge | 2 |
| Nombre de combinaisons de charges | 2 |
| Nombre de combinaisons de résultats | 2 |
| Poids total | 2,016 t |
| Cotation fonctionnelle | 14,502 x 12,709 x 7,045 m |
| Version du logiciel | 5.29.01 |
