Pod koniec kwietnia 2023 r. oddano do użytku nową wolierę w pawilonie Syczuan w praskim zoo. Konstrukcja woliery ma 14 m długości i 10 m szerokości. Projekt architektoniczny i obliczenia konstrukcyjne zostały przeprowadzone przez firmę Carl Stahl & Co. w programie RFEM 5.

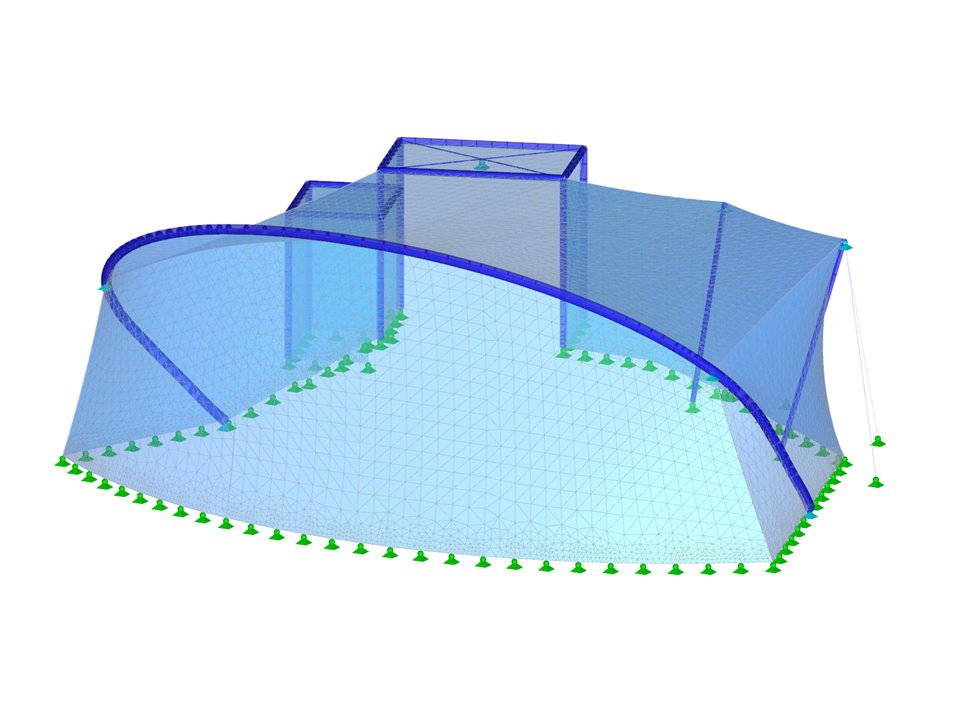

Woliera dla ptaków
| Liczba węzłów | 168 |
| Liczba linii | 79 |
| Liczba prętów | 71 |
| Liczba powierzchni | 19 |
| Ilość przypadków obciążenia | 2 |
| Ilość KO | 2 |
| Liczba kombinacji wyników | 2 |
| Ciężar całkowity | 2,016 t |
| Wymiarowanie | 14,502 x 12,709 x 7,045 m |
| Wersja programu | 5.29.01 |
