RFEM 5-Zusatzmodule - Holzbau
Die Holzbau-Zusatzmodule von RFEM 5 eignen sich für die Bemessung von Stäben und Flächen nach Eurocode 5 sowie weiteren internationalen Normen.

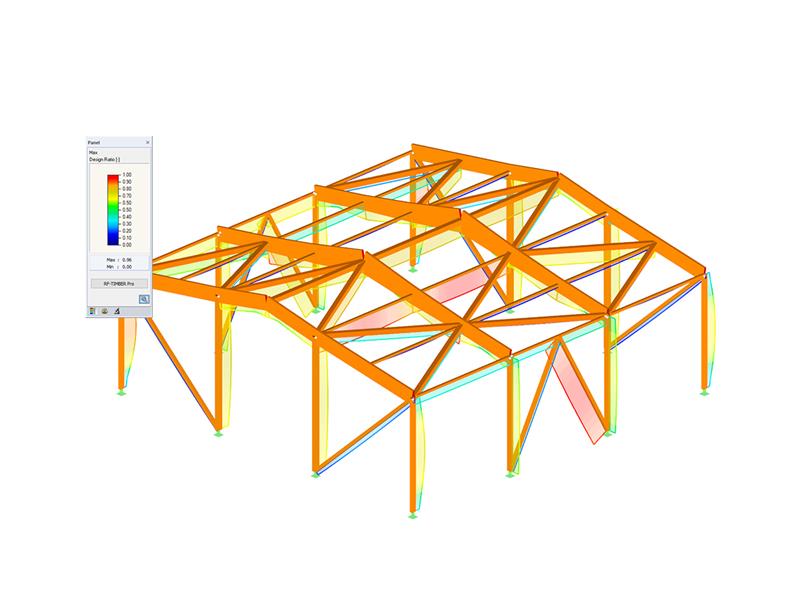

RFEM 5-Zusatzmodul RF-HOLZ Pro
RF-HOLZ Pro führt den Zug-, Stabilitäts-, Gebrauchstauglichkeits- und Brandschutznachweis von Holzstäben nach ausgewählten Normen durch.
Neben den Spannungsnachweisen führt RF-HOLZ Pro den Stabilitätsnachweis für Stäbe nach dem Ersatzstabverfahren oder Theorie II. Ordnung sowie die Nachweise der Gebrauchstauglichkeit und des Brandschutzes. Zudem besteht die Möglichkeit, Querschnitte automatisch zu optimieren.

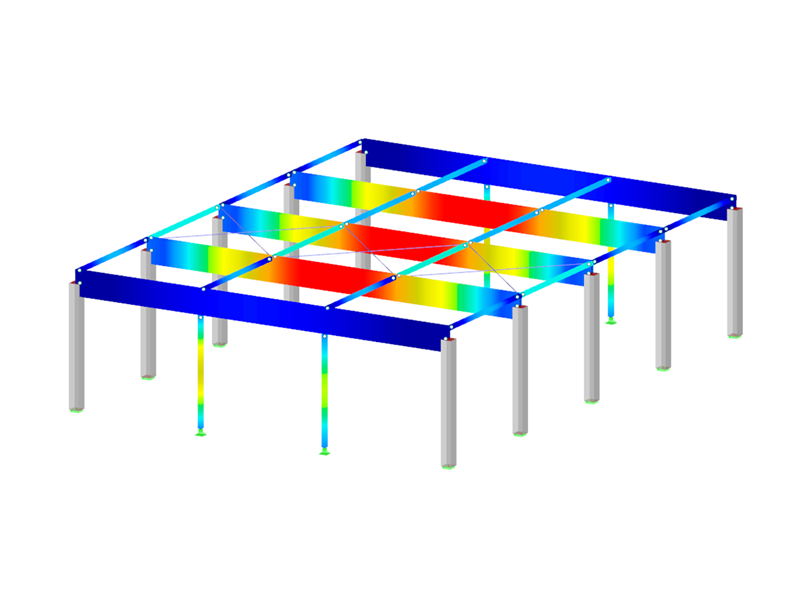

RFEM 5-Zusatzmodul RF-HOLZ AWC
Das Zusatzmodul RF-HOLZ AWC führt Tragfähigkeits-, Gebrauchstauglichkeits- und Brandschutznachweise nach der amerikanischen Norm ANSI/AWC NDS durch und beinhaltet die Nachweisverfahren Load and Resistance Factor Design (LRFD) und Allowable Stress Design (ASD).
Neben den Spannungsnachweisen führt RF-HOLZ AWC den Stabilitätsnachweis für Stäbe nach dem Ersatzstabverfahren oder Theorie II. Ordnung. Zudem lassen sich die Gebrauchstauglichkeit und der Brandschutz (ASD) nachweisen.

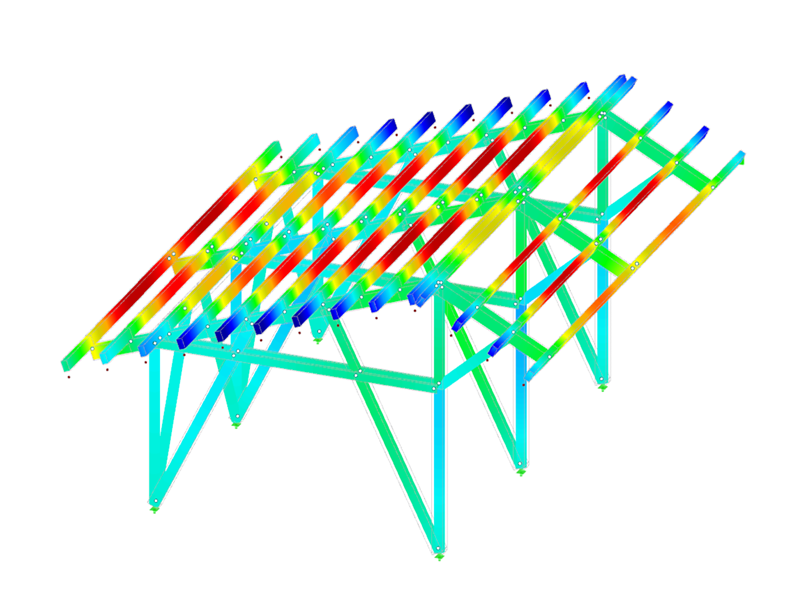

RFEM 5-Zusatzmodul RF-HOLZ CSA
Das Zusatzmodul RF-HOLZ CSA führt Tragfähigkeits-, Gebrauchstauglichkeits- und Brandschutznachweise nach der kanadischen Holzbaunorm. Es beinhaltet das Nachweisverfahren Canada Limit States Design (LSD).
Neben den Spannungsnachweisen führt RF-HOLZ CSA den Stabilitätsnachweis für Stäbe nach dem Ersatzstabverfahren oder Theorie II. Ordnung. Zudem lassen sich die Gebrauchstauglichkeit und der Brandschutz nachweisen.

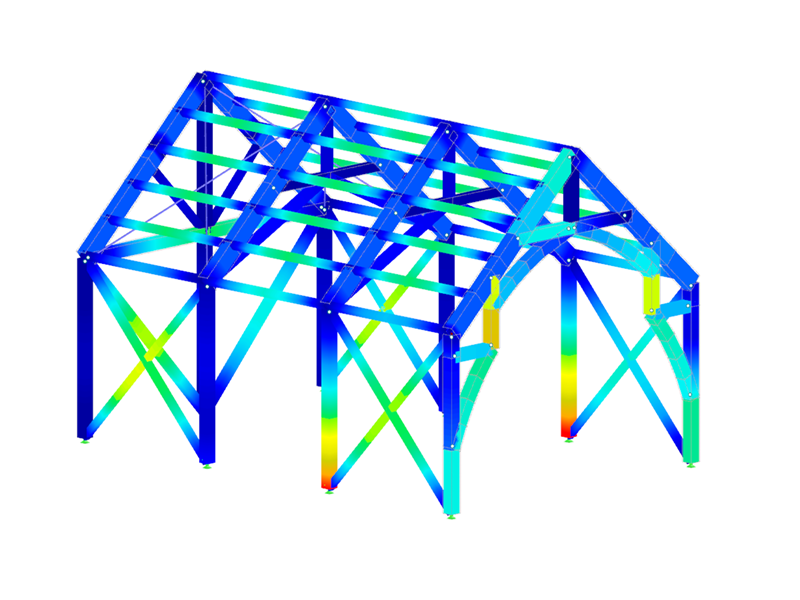

RFEM 5-Zusatzmodul RF-HOLZ NBR
RF-HOLZ NBR führt Tragfähigkeits- und Gebrauchstauglichkeitsnachweise nach der brasilianischen Holzbaunorm NBR.
Im Zusatzmodul RF-HOLZ NBR sind eine umfangreiche Querschnitts- und eine erweiterbare Materialbibliothek mit den normspezifischen Festigkeitswerten integriert. Neben den Spannungsnachweisen führt RF-HOLZ NBR den Stabilitätsnachweis für Stäbe nach dem Ersatzstabverfahren oder Theorie II. Ordnung.
RFEM 5-Zusatzmodul RF-HOLZ SANS
RF-HOLZ SANS führt Tragfähigkeits-, Gebrauchstauglichkeits- und Brandschutznachweise nach der südafrikanischen Holzbaunorm SANS. Es umfasst Verifizierungsverfahren für das Limit States Design (LSD) und das Allowable Stress Design (ASD).
Im Zusatzmodul RF-HOLZ SANS sind eine umfangreiche Querschnitts- und eine erweiterbare Materialbibliothek mit den normspezifischen Festigkeitswerten integriert. Neben den Spannungsnachweisen führt RF-HOLZ SANS den Stabilitätsnachweis für Stäbe nach dem Ersatzstabverfahren oder Theorie II. Ordnung. Zudem lassen sich die Gebrauchstauglichkeit und der Brandschutz nachweisen.

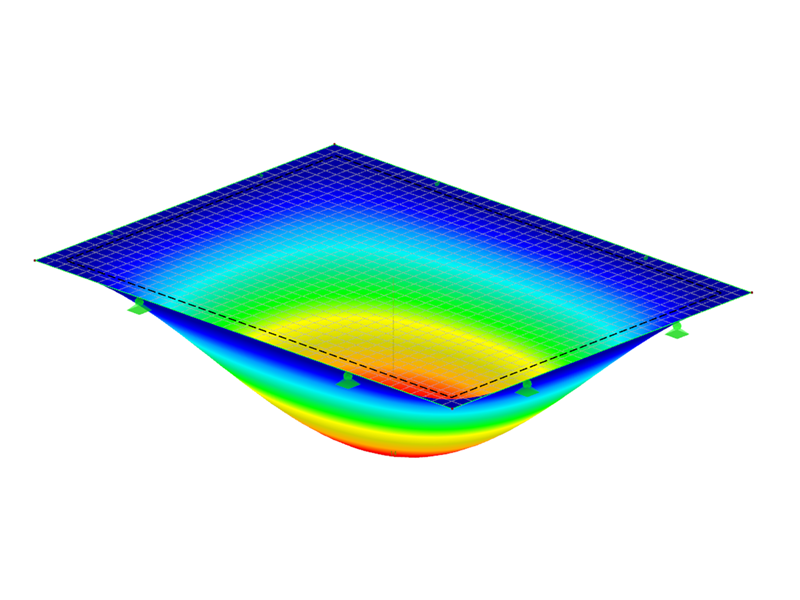

RFEM 5-Zusatzmodul RF-LAMINATE
Mit dem Zusatzmodul RF-LAMINATE bekommt der Ingenieur die Möglichkeit, Spannungs- und Durchbiegungsachweise von Laminatflächen zu führen. Die Berechnung mit Berücksichtigung des Schubverbundes erfolgt nach der Laminat-Theorie.
Aus dem benutzerdefinierten Schichtenaufbau wird eine lokale Gesamtsteifigkeitsmatrix der jeweiligen Fläche gebildet. Das Modul eignet sich z. B. für die Bemessung von Brettsperrholzelementen und Faser-Kunststoff-Verbunden.
RFEM 5-Zusatzmodul RF-JOINTS Holz - Stahl zu Holz
RF-JOINTS Holz - Stahl für Holzverbindungen ist ein Zusatzmodul für RFEM 5, das das Design von Verbindungen ermöglicht, bei denen Holzstäbe indirekt über Stahlplatten miteinander verbunden sind. Das Modul bietet Verbindungselemente in Form von Stiften, wie Dübel, Schrauben, Nägel und Bolzen.
Verbindungsparameter können aus den Zusatzmodulen RF-JOINTS Holz - importiert werden. Verbundene Stäbe werden aus dem RFEM-Modell importiert. Das Zusatzmodul überprüft automatisch, ob alle geometrischen Bedingungen erfüllt sind.
RFEM 5-Zusatzmodul RF-JOINTS Holz - Holz zu Holz
Das RF-JOINTS Holz - Holz zu Holz Zusatzmodul dient der Bemessung von Verbindungen, bei denen Holzstäbe direkt miteinander verbunden sind, und zwar mittels schräger Schrauben.
Die Anwendung ermöglicht die Bemessung von gelenkigen Anschlüssen, die Berücksichtigung der zweiachsigen Neigung des angeschlossenen Stabes (wie beim Schifteranschluss), und dies bei Schraubendurchmessern von 6 mm bis 12 mm. Sie führt automatische Überprüfungen der Schraubenmindestabstände durch und bietet optional die freie Definition der Schraubenabstände.
