Resistenza al fuoco
Verifica acciaio | Resistenza al fuoco | Caratteristiche
- Specifica manuale della temperatura critica del componente o determinazione automatica della temperatura del componente per la durata desiderata
- Selezione di diverse curve di incendio: curva standard tempo-temperatura, curva di incendio esterno, curva idrocarburi
- Possibile adattamento manuale dei coefficienti essenziali per la determinazione della temperatura dell'acciaio
- Considerazione della zincatura a caldo dei componenti nella determinazione della temperatura dell'acciaio
- Output del diagramma tempo-temperatura per il gas e la temperatura dell'acciaio
- La protezione antincendio come contorno o rivestimento a cassetta con materiali indipendenti dalla temperatura può essere considerata nella determinazione della temperatura
- Progettazione di aste in acciaio al carbonio o acciaio inossidabile
- Verifica delle sezioni e stabilità (metodo dell'asta equivalente) secondo EN 1993-1-2, Sezione 4.2.3
- Verifiche delle sezioni di classe 4 secondo EN 1993-1-2, Allegato E
- Determinazione della temperatura critica del componente
Verifica acciaio | Resistenza al fuoco | Input
I programmi statici RFEM/RSTAB offrono una vasta gamma di funzioni automatizzate che facilitano il vostro lavoro quotidiano. Una di queste è la generazione automatica delle combinazioni di carico e dei risultati per la situazione di progettazione straordinaria della progettazione antincendio. Le aste da dimensionare con le rispettive forze interne vengono trasferite direttamente da RFEM/RSTAB. Non dovete fare nient'altro. Anche tutte le informazioni sui materiali e sulle sezioni trasversali sono già memorizzate nel programma per voi.

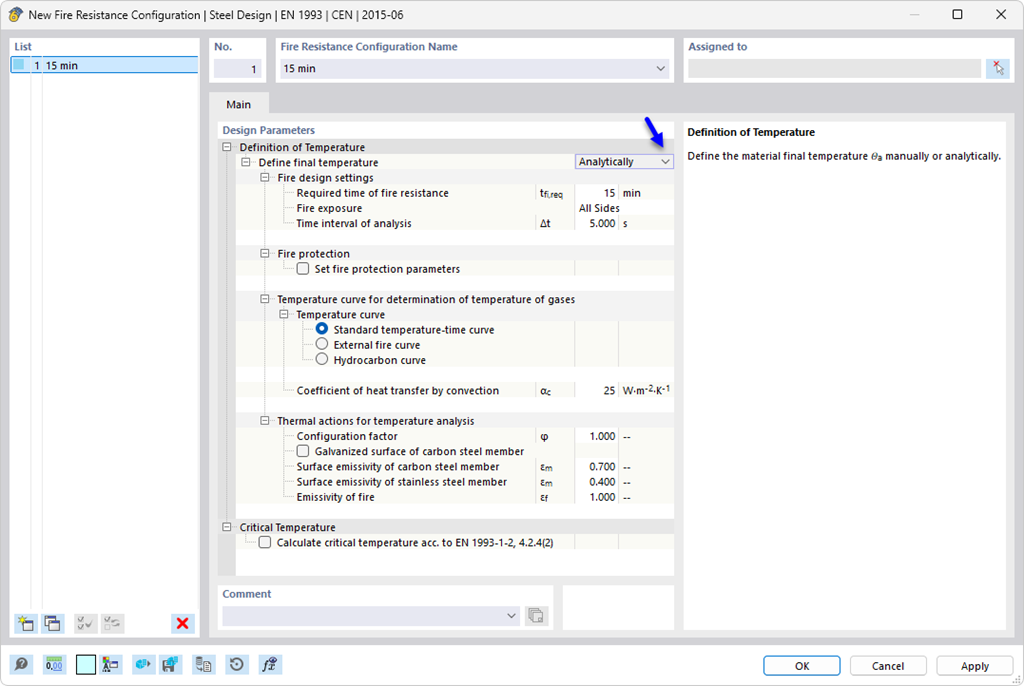

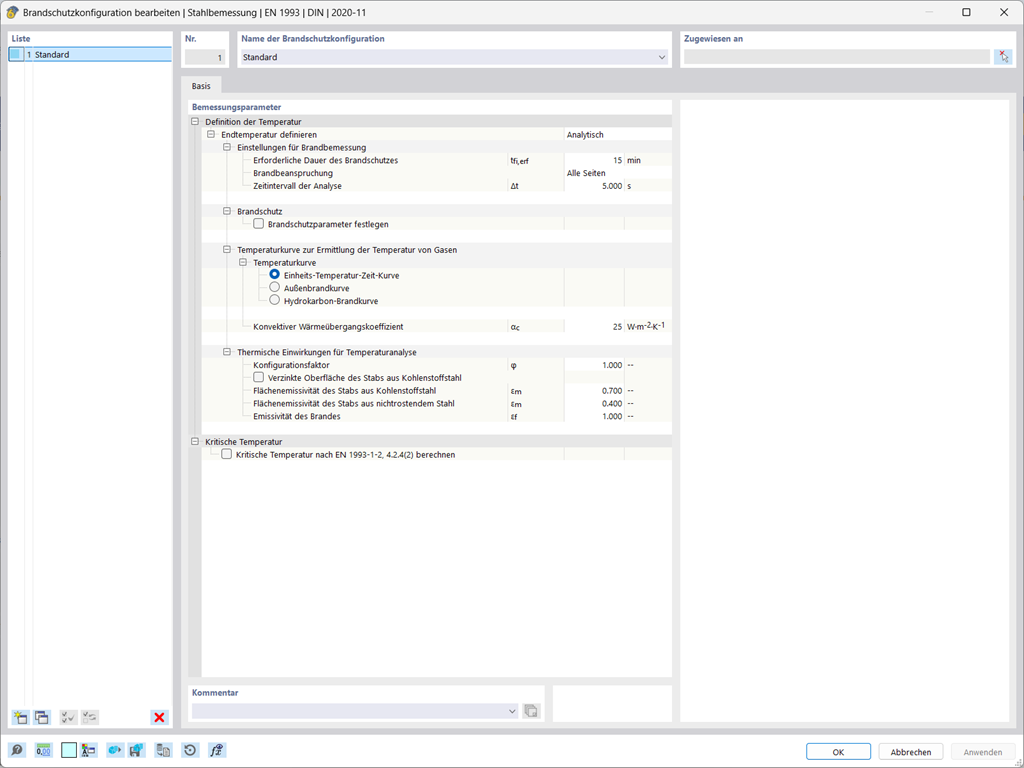

Attraverso l'assegnazione di una configurazione di protezione antincendio alle aste da dimensionare, stabilite i parametri rilevanti per la verifica di protezione antincendio. Qui potete specificare manualmente la temperatura critica dell'acciaio al momento della verifica. Oppure potete lasciare che il programma determini automaticamente la temperatura per una durata di incendio predeterminata. Avete la possibilità di scegliere tra diverse curve di temperatura d'incendio e misure di protezione antincendio. È possibile anche determinare la temperatura critica dell'elemento strutturale. Sono disponibili anche altre impostazioni dettagliate, come ad esempio la definizione di sollecitazione da incendio su tutti i lati o su tre lati.
Verifica delle strutture di acciaio | resistenza al fuoco | progettazione
Le verifiche per le aste selezionate vengono eseguite tenendo conto della temperatura dei componenti determinanti. È possibile eseguire le verifiche delle sezioni trasversali e le analisi di stabilità secondo EN 1993-1-2, sezione 4.2.3, nell'add-on Verifica acciaio. Tutti i coefficienti di riduzione e i coefficienti necessari sono memorizzati di conseguenza e sono presi in considerazione quando si determina la capacità portante.
Le lunghezze libere d'inflessione per la verifica dell'asta equivalente sono ricavate direttamente dalle voci di resistenza. Non è necessario 'inserirli di nuovo.
In ogni progetto, eseguire prima la classificazione della sezione trasversale. Per le sezioni trasversali della Classe 4, la verifica viene eseguita automaticamente secondo EN 1993-1-2, Appendice E.
Verifica delle strutture di acciaio | resistenza al fuoco | Risultati

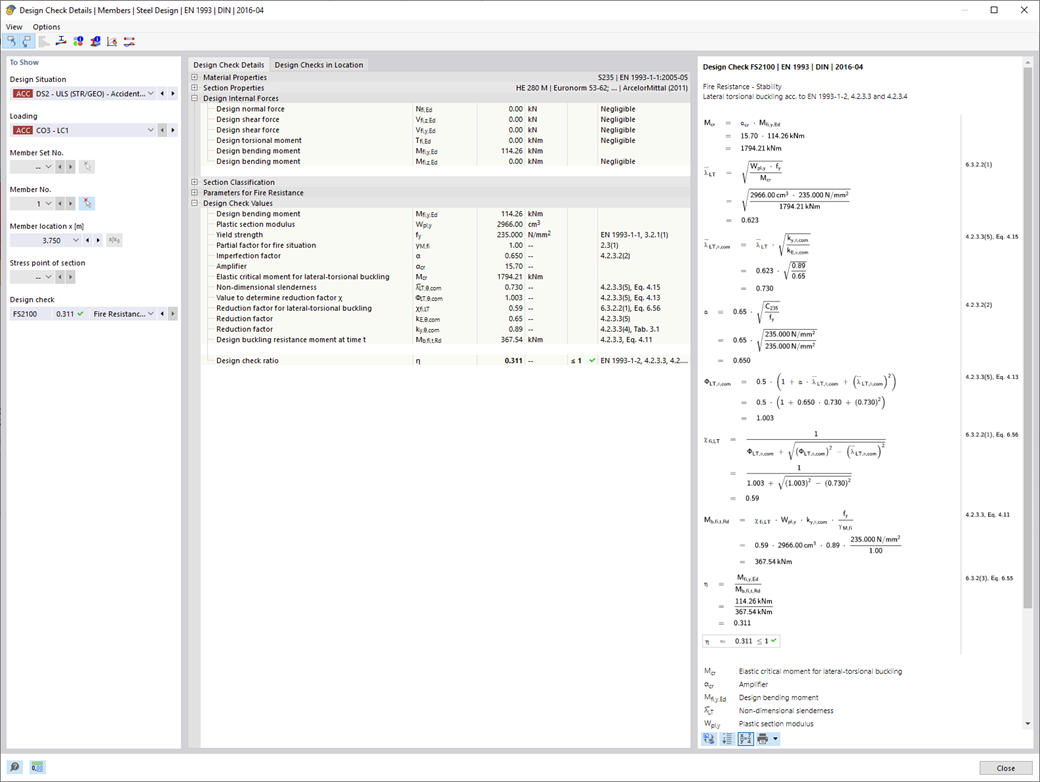

Dopo aver completato la verifica, Dlubal Software presenta le verifiche di resistenza al fuoco in modo chiaro e con tutti i dettagli dei risultati. Ciò rende i risultati comprensibili in dettaglio. Inoltre, i risultati contengono anche tutti i parametri necessari per la determinazione della temperatura dei componenti al momento della verifica.
È anche possibile valutare in modo specifico la distribuzione della temperatura nel componente strutturale utilizzando il diagramma temperatura-tempo.
Tutte le tabelle dei risultati e i grafici, compresi i risultati dello stato limite ultimo e di esercizio, possono essere integrati nella relazione di calcolo globale di RFEM/RSTAB come parte dei risultati della verifica acciaio.
