Résistance au feu
Vérification de l’acier | Résistance au feu | Fonctionnalités
- Définition manuelle de la température critique de l'élément ou détermination programmée de la température de l'élément pour la durée souhaitée
- Sélection de différentes courbes d'incendie : courbe standard temps-température, courbe de feu externe, courbe d'hydrocarbure
- Ajustement manuel des coefficients essentiels pour la détermination de la température de l'acier possible
- Prise en compte de la galvanisation à chaud des éléments lors de la détermination de la température de l'acier
- Production du diagramme temps-température pour les températures de gaz et d'acier
- La protection incendie sous forme de contour ou de boîtier avec des matériaux indépendants de la température peut être prise en compte lors de la détermination de la température
- Dimensionnement des barres en acier au carbone ou en acier inoxydable
- Vérification de la section et vérification de la stabilité (méthode des barres de substitution) selon EN 1993-1-2, section 4.2.3
- Vérifications des sections de classe 4 selon EN 1993-1-2, annexe E
- Détermination de la température critique de l'élément
Vérification de l’acier | Protection incendie | Entrée
Les programmes de statique RFEM/RSTAB vous offrent une multitude de fonctions automatisées qui facilitent votre quotidien professionnel. L'une d'elles est la génération automatique des combinaisons de charges et de résultats pour la situation de dimensionnement exceptionnelle de la vérification au feu. Les barres à dimensionner avec les efforts internes correspondants sont directement importées de RFEM/RSTAB. Vous n'avez donc rien de plus à faire. Toutes les informations concernant le matériau et la section transversale sont déjà enregistrées pour vous par le programme.

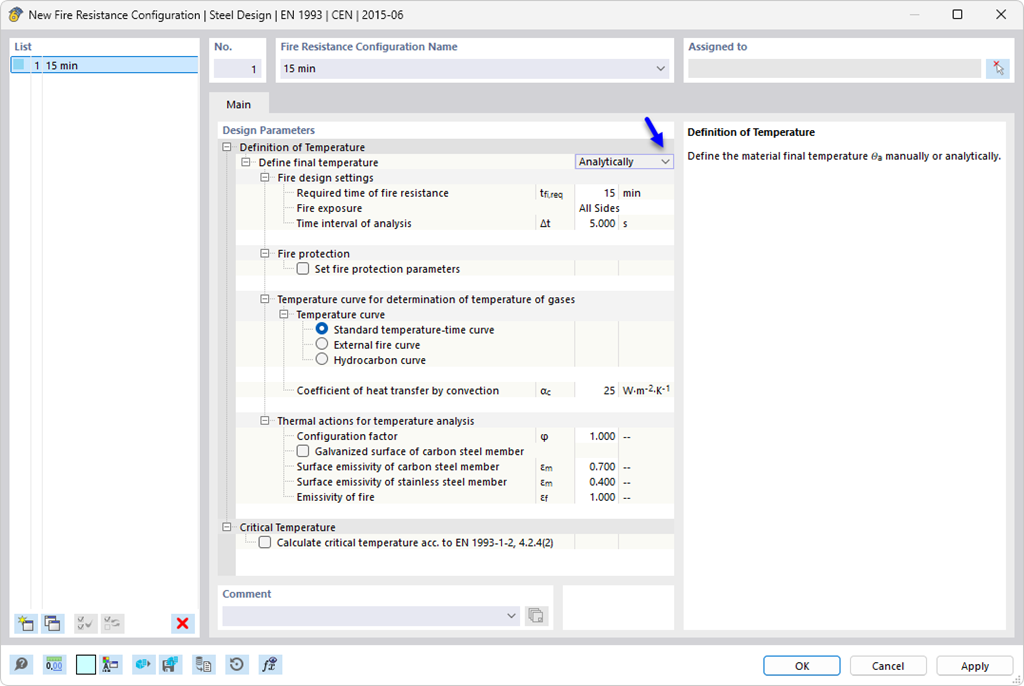

En attribuant une configuration de protection incendie aux barres à dimensionner, vous définissez les paramètres pertinents pour la vérification de la protection incendie. Ici, vous pouvez spécifier manuellement la température critique de l'acier au moment de la vérification. Ou vous pouvez laisser le programme déterminer automatiquement la température pour une durée d'incendie prédéfinie. Vous avez alors le choix entre différentes courbes de température d'incendie et mesures de protection incendie. La détermination de la température critique de l'élément est également possible. De plus, d'autres réglages détaillés sont disponibles, comme par exemple la détermination d'une sollicitation au feu sur toutes les faces ou sur trois faces.
Vérification de l'acier | Résistance au feu | Vérification
Les vérifications pour les barres que vous avez sélectionnées sont effectuées en tenant compte de la température déterminante du composant. Vous pouvez effectuer des vérifications de sections et des analyses de stabilité selon l'EN 1993-1-2, section 4.2.3, dans le module complémentaire Vérification de l'acier. Tous les facteurs de réduction et coefficients nécessaires sont enregistrés en conséquence et pris en compte lors de la détermination de la capacité de charge.
Les longueurs de flambement pour la vérification de barre équivalente sont également tirées directement de l'entrée d'état limite ultime. Vous n'avez pas besoin de les saisir à nouveau.
Dans chaque vérification, vous devez d'abord effectuer la classification des sections. Pour les sections de classe 4, le calcul est ensuite effectué automatiquement selon l'EN 1993-1-2, Annexe E.
Vérification de l'acier | Résistance au feu | Résultats
Une fois la vérification de la résistance au feu terminée, le logiciel Dlubal vous présente une vue d'ensemble claire de cette vérification et les résultats détaillés. Les résultats sont ainsi compréhensibles en détail. De plus, la sortie des résultats contient tous les paramètres nécessaires pour déterminer la température du composant au moment de la vérification.
Vous pouvez également spécifiquement évaluer la distribution de température dans le composant à l'aide du diagramme température-temps.
Tous les tableaux et graphiques de résultats peuvent être intégrés dans le rapport d'impression global de RFEM/RSTAB avec les résultats pour l'état limite de service et l'état limite ultime en tant que résultats de la vérification acier.
-
