Verifica acciaio per RFEM 6

Verifica acciaio per RFEM 6

L'add-on Verifica acciaio offre numerose funzionalità interessanti. Ad esempio, consente di eseguire la progettazione della resistenza delle sezioni trasversali e l'analisi di stabilità di strutture di aste in acciaio allo stato limite ultimo.

L'input e la valutazione dei risultati sono completamente integrati nell'interfaccia utente del software di analisi strutturale agli elementi finiti RFEM e del software di analisi di strutture a telaio e capriate RSTAB, con panoramiche dei risultati chiaramente strutturate, visualizzazione grafica e output completo nella relazione di stampa. Grazie alle opzioni di impostazione flessibili e al supporto di un'ampia gamma di sezioni trasversali, la progettazione può essere adattata in modo ottimale a diversi standard e requisiti di progetto.

Scarica icona Scarica la versione di prova gratuita
Struttura in acciaio del Mocape Museum, progettata da Huana Engineering Consulting e B+G Ingenieure Bollinger + Grohmann GmbH. © Huana Engineering Consulting (Pechino) Co., Ltd.
Subnavigation
01
Panoramica
02
Caratteristiche
03
Stato limite di esercizio
04
Resistenza al fuoco
05
Verifica di un sistema resistente alla forza sismica
06
Norme
Icona rappresentante RFEM 6, un software di analisi agli elementi finiti.

Resistenza e stabilità

L'add-on "Verifica acciaio" consente di verificare la capacità portante, la stabilità e l'idoneità all'uso delle strutture in acciaio. L'inserimento e la valutazione dei risultati sono completamente integrati nell'interfaccia utente del software FEA RFEM e del software di analisi di strutture reticolari e tralicciate RSTAB.

  • Ampia selezione di sezioni trasversali disponibili, come profili laminati a I, profili a U, profili a T, angolari, profilati cavi rettangolari e circolari, barre tonde, simmetriche e asimmetriche, profili parametrici a I, profili a T e angolari, sezioni trasversali composite (l'idoneità per il metodo di progettazione dipende dalla norma selezionata)
  • Verifiche di progetto per sezioni trasversali RSECTION generali possibili (a seconda dei formati di verifica disponibili nella rispettiva norma), ad esempio, progettazione comparativa delle tensioni
  • Progettazione di aste rastremate (metodo di progettazione secondo la norma)
  • Possibile modifica dei coefficienti di progetto essenziali e dei parametri standard
  • Flessibilità grazie a opzioni di impostazione dettagliate per la base e l'estensione dei calcoli
  • Verifiche di progettazione plastica avanzate opzionali secondo EC 3 (metodo delle forze interne parziali)
  • Progettazione comparativa delle tensioni per superfici
  • Output dei risultati rapido e chiaro per una panoramica immediata della distribuzione dei risultati dopo la progettazione
  • Output dettagliato dei risultati di progetto e delle formule essenziali (percorso dei risultati comprensibile e verificabile)
  • Risultati numerici chiaramente organizzati in tabelle e grafici visualizzazione dei risultati nel modello
  • Integrazione dell'output nel relazione di calcolo RFEM/RSTAB

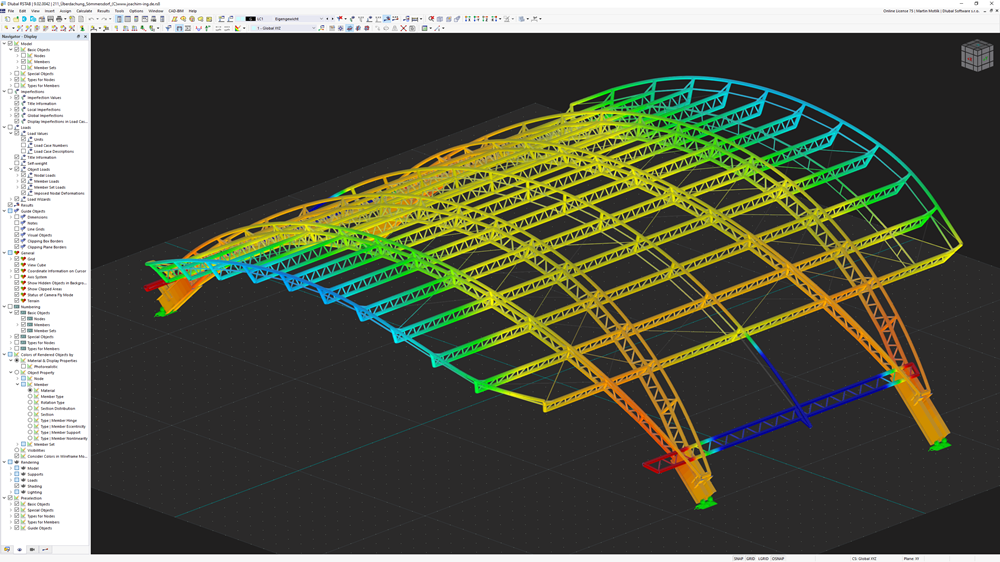

Software di calcolo strutturale per strutture di acciaio | RFEM 6 Software di calcolo strutturale per strutture di acciaio | © Modular Structural Consultants LLC
Verifica delle strutture di acciaio
Verifica acciaio | Risultati aggiuntivi | Deformate modali
Verifica delle strutture di acciaio | RFEM 6
Modello dell'edificio della stazione in RFEM 6 | © KONSTAT s.r.o.
Verifica delle strutture di acciaio | RFEM 6
Set di aste | Tipi per verifica
Software di calcolo strutturale per strutture di acciaio | RFEM 6 Software di calcolo strutturale per strutture di acciaio | © Modular Structural Consultants LLC
Verifica delle strutture di acciaio Verifica acciaio | Risultati aggiuntivi | Deformate modali
Verifica delle strutture di acciaio | RFEM 6 Modello dell'edificio della stazione in RFEM 6 | © KONSTAT s.r.o.
Verifica delle strutture di acciaio | RFEM 6 Set di aste | Tipi per verifica
Software di calcolo strutturale per strutture di acciaio | © Modular Structural Consultants LLC

Caratteristiche principali di Verifica acciaio

Caratteristiche Resistenza della sezione Analisi di stabilità Input Tutte le caratteristiche

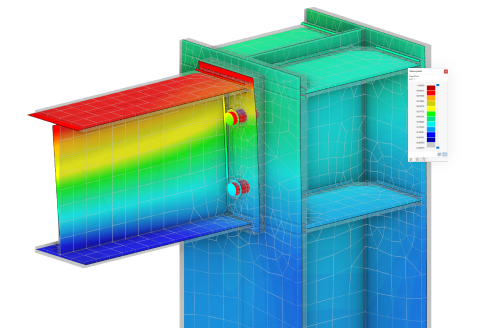

Modello di giunto in acciaio 3D che illustra gli elementi di dettaglio e i vantaggi della progettazione in acciaio nell'ingegneria strutturale per flussi di lavoro semplificati e maggiore precisione.

I vantaggi per te

  • Piena integrazione in RFEM/RSTAB
  • Facile immissione della sezione trasversale e delle verifiche di stabilità di tutte le aste nel modello
  • Considerazione delle forze interne dal calcolo con Torsione di ingobbamento (7 DOF)
  • Documentazione dettagliata delle verifiche eseguite con l'output delle formule di verifica
  • Risolutore di autovalori interno al modulo per l'analisi di instabilità flesso-torsionale (determinazione di Mcr) con rappresentazione grafica delle deformate modali
  • Libreria integrata dei materiali e delle sezioni trasversali
  • Analisi delle tensioni e analisi di stabilità possibili per qualsiasi sezione trasversale e struttura (con RSECTION e Torsione di ingobbamento, se necessario)

Progettato con verifica acciaio per RFEM 6

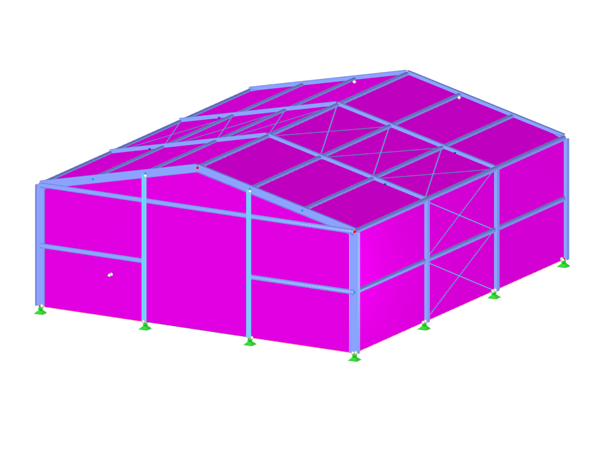

Vista dettagliata di una struttura complessa di capannone in acciaio con elementi di collegamento.

Capannone in acciaio

Scarica il modello di un capannone in acciaio e aprilo nel programma agli elementi finiti RFEM.

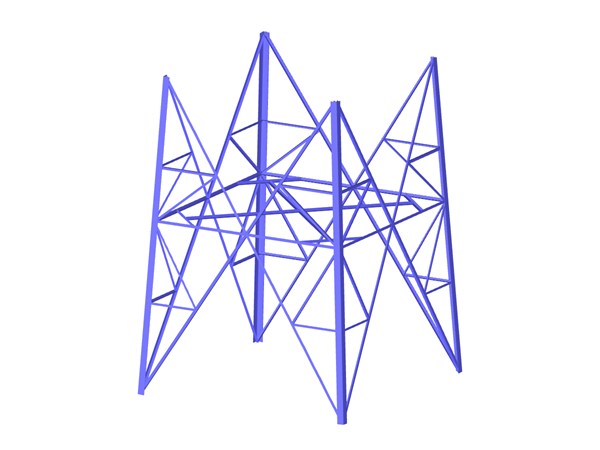

Pannello di torre autoportante che mostra il telaio strutturale con componenti di ingegneria dettagliati.

Pannello torre autoportante

Qui è possibile scaricare il modello di un pannello curvo autoportante della torre e aprirlo nel software FEA strutturale RFEM.

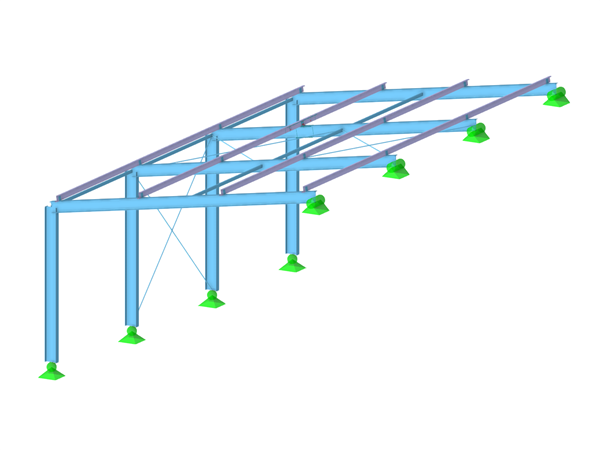

Le arcare Z sono utilizzate per sostenere un tetto in metallo a falda unica. L'immagine mostra la configurazione strutturale e l'interasse delle arcare che garantiscono stabilità e distribuzione del carico.

Arcarecci a Z su copertura a una falda

Qui hai l'opportunità di scaricare il modello di un arcareccio a Z su una copertura a una falda e di aprirlo nel software agli elementi finiti RFEM.

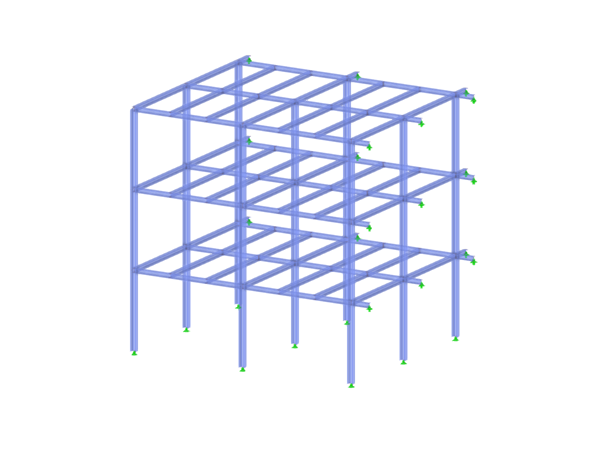

Moderna architettura degli edifici per uffici in acciaio con struttura chiara.

Struttura in acciaio di un edificio per uffici con verifica della resistenza al fuoco

Qui hai la possibilità di scaricare il modello di un edificio per uffici in acciaio e aprirlo nel software FEA strutturale RFEM.

Altri modelli

Resistenza della sezione

Il sistema consente la verifica di aste e set di aste a trazione, compressione, flessione, taglio, torsione e sforzi combinati. La verifica di trazione può essere effettuata considerando un'area della sezione ridotta (ad esempio, a causa dell'indebolimento dei fori). Il sistema consente calcoli secondo EN 1993-1-3, EN 1993-1-4, EN 1993-1-5.

Maggiori informazioni

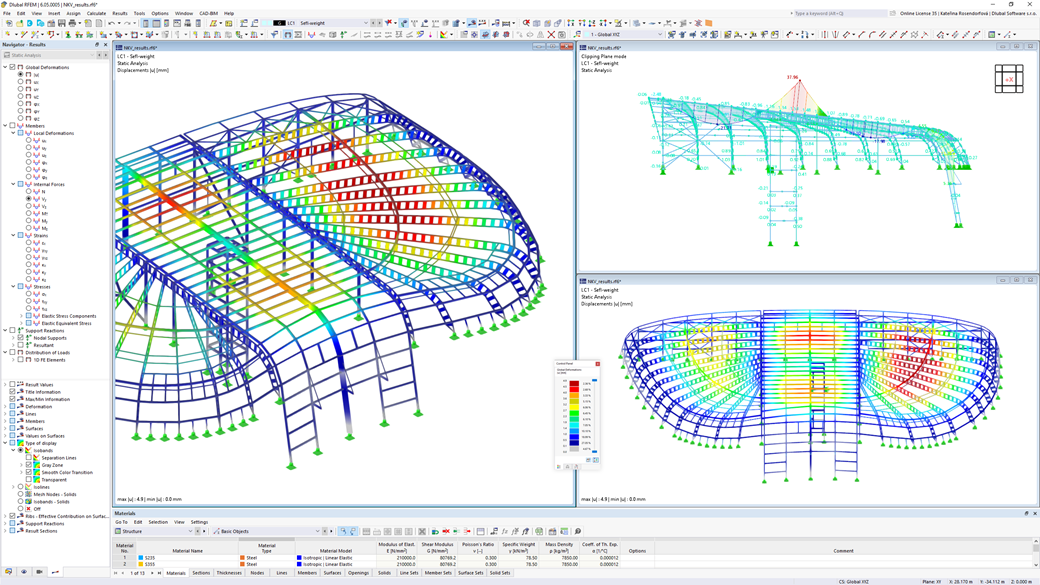

Analisi che mostra la deformazione globale della stazione ferroviaria di Karlovy Vary dovuta al peso proprio nel software di calcolo strutturale 3D.

Analisi di stabilità

Calcolo completo di tutti i coefficienti richiesti, come i fattori per tenere conto della distribuzione dei momenti o i fattori di interazione.

Considerazione alternativa di tutti gli effetti per l'analisi di stabilità durante la determinazione delle forze interne in RFEM/RSTAB (analisi del secondo ordine, imperfezioni, riduzione della rigidezza, se necessario in combinazione con l'add-on Torsional Warping).

Altre caratteristiche

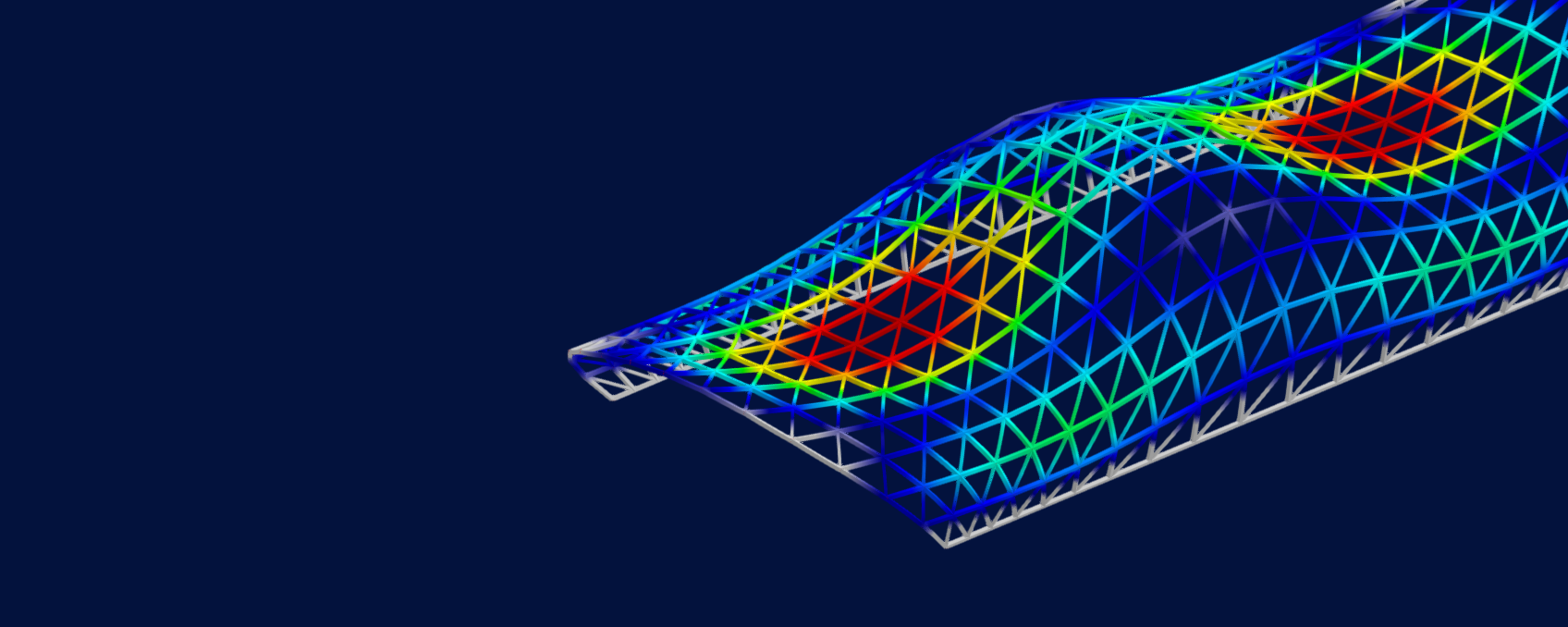

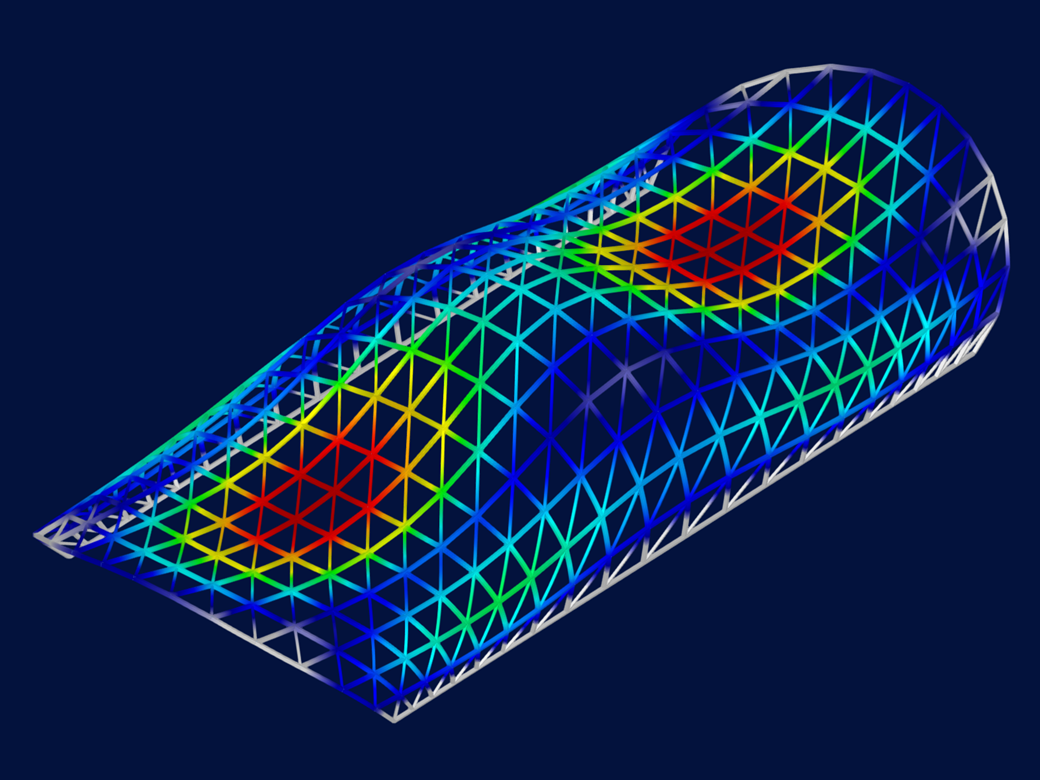

Struttura a guscio di reticolo in acciaio analizzata per la stabilità utilizzando il componente aggiuntivo Verifica acciaio Banner W per l'Add-on Verifica acciaio per RFEM 6

Inserimento dati

Hai pieno accesso alle ampie librerie di materiali e sezioni. Con il programma RSECTION, puoi anche generare sezioni generali.

Ulteriori informazioni

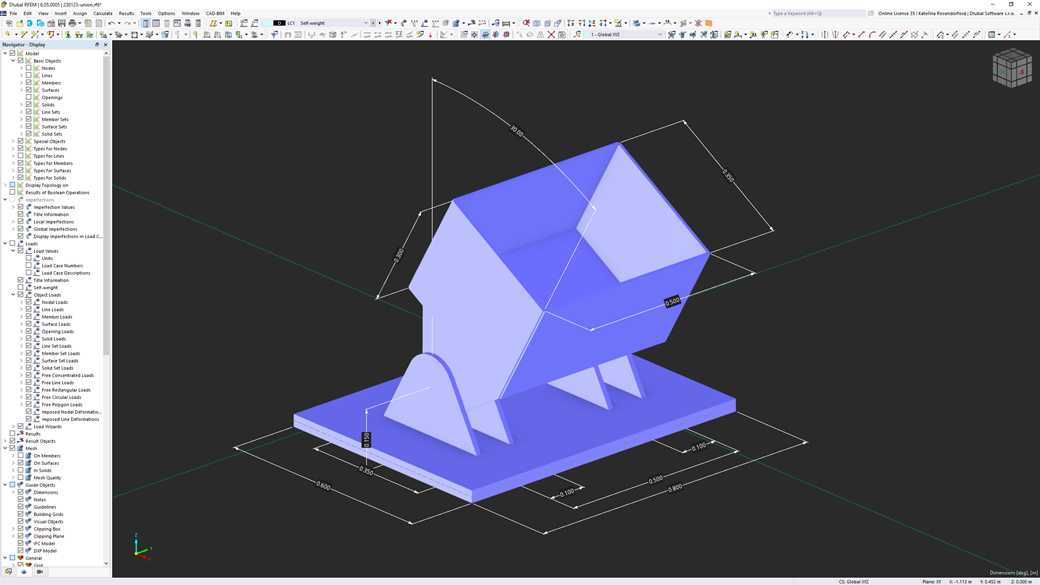

Supporto in acciaio con giunto di collegamento nel software RFEM, che illustra il modello analitico di un collegamento strutturale.
Verifica delle strutture di acciaio | Banner C | Attualità

Risultati

Il programma fornisce le verifiche guidate in forma tabellare. Tutti i dettagli dei risultati vengono visualizzati e possono essere seguiti facilmente grazie alle formule di verifica presentate in modo chiaro.

Ulteriori informazioni

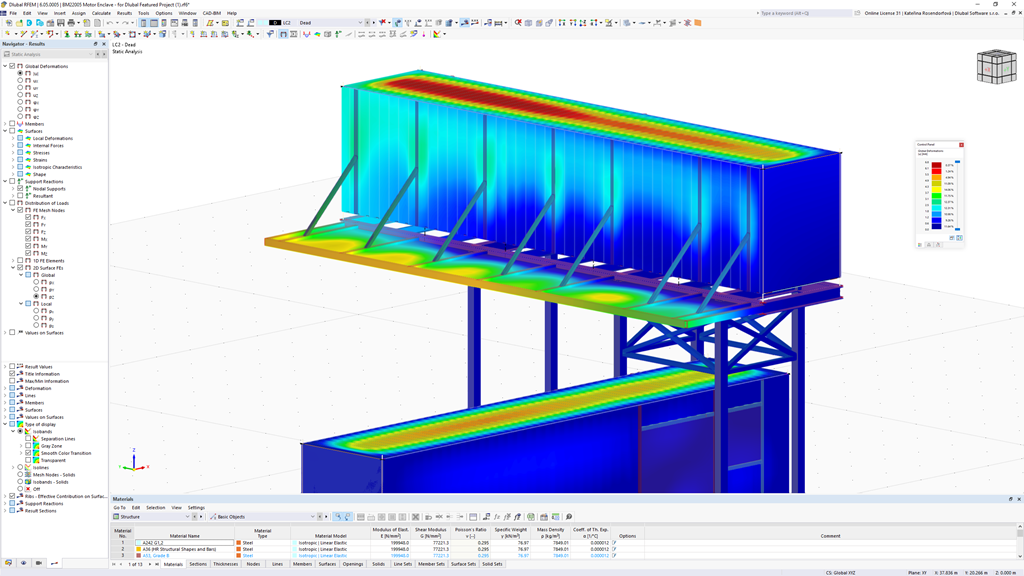

Deformazioni nella struttura del container al portale d'ingresso del Motor Enclave a Tampa, Florida, analizzate nel software RFEM.

Come la Verifica acciaio supporta i progetti reali

L'add-on Steel Design consente agli ingegneri di progettare e verificare gli elementi in acciaio secondo l'Eurocodice 3 e altri standard internazionali. Supporta verifiche di resistenza, stabilità, esercizio e resistenza al fuoco—tutte completamente integrate nel flusso di lavoro RFEM per una progettazione strutturale efficiente e conforme alle normative.

La struttura della copertura collega gli edifici del cortile, offrendo protezione presso il SMS Campus, Mönchengladbach

Copertura del cortile del campus SMS

Il cliente formTL ha utilizzato RFEM con l'add-on Verifica acciaio per progettare il tetto a cupola supportato da cavi, largo 82 metri e basato sul principio di Geiger. La struttura di cavi e acciaio, che copre 5.100 m², connette cinque edifici per uffici e garantisce protezione dalle intemperie per oltre 2.000 dipendenti.

  • Mönchengladbach, Germania
Trave di varo realizzata in acciaio per la costruzione di una struttura portante per ponte con sezione scatolare in calcestruzzo utilizzando il varo per campate fino a 62 metri.

Anticipo di varo in acciaio per impalcato di ponte

Il cliente PIS PECHAL s.r.o. ha utilizzato RFEM 6 con il componente aggiuntivo Steel Design per progettare un'avancorpo rimovibile in acciaio per un ponte in calcestruzzo con una campata di 62 m. L'analisi ha incluso il carico strutturale, il comportamento di stabilità e gli effetti non lineari durante il varo longitudinale.

  • Opatovec, Repubblica Ceca
Facciata del NIO User Experience Center a Hefei, un edificio ecologico in Cina con impianti fotovoltaici integrati nella copertura.

Centro clienti NIO

Per progettare la facciata curva in acciaio-alluminio, CIMA ha utilizzato RFEM 6 con l'add-on Steel Design e RWIND. Travi in acciaio circolari e tubi ellittici in alluminio supportano la griglia verticale della parete a cortina, combinando il simbolismo architettonico con un'analisi strutturale precisa.

  • Hefei, Cina
Il flagship store Bora di Herford, in Germania, presenta un’architettura unica “modella dal vento”. Funziona come spazio per esposizioni di cucine e eventi.

BORA Flagship Store

Con la sua forma dinamica e la struttura in acciaio e vetro a sbalzo, il nuovo showroom BORA si erge come un punto di riferimento visivo e tecnico. Werkraum Ingenieure ZT ha utilizzato RFEM 6 per l'analisi della sovrastruttura in acciaio, del seminterrato in calcestruzzo armato e degli effetti dinamici.

  • Herford, Germania
Vista della stazione in alta montagna e della rimessa della funivia Zinsbergbahn in Austria, che mostra le complesse sfide delle strutture in acciaio.

Stazione di risalita/stoccaggio Zinsbergbahn

Una struttura in acciaio a sbalzo di 30 m supportata da soli tre colonne ha posto importanti sfide strutturali e logistiche. Grabner Stahl e Maschinenbau GmbH ha utilizzato RFEM 6 con l'add-on Verifica acciaio per garantire le prestazioni strutturali, la minima deformazione e un montaggio ottimizzato per il trasporto in un terreno alpino.

  • Brixen im Thale, Austria
Ponte sospeso La Pendenta a Disentis/Mustér, è il ponte pedonale più lungo dei Grigioni, Svizzera.

Ponte sospeso LaPendenta

Progettato da Jakob Rope Systems utilizzando RFEM 6, questo ponte sospeso lungo 300 metri presenta una struttura a cavi filigranati con sei cavi principali di sospensione e cavi di stabilizzazione. Il comportamento dinamico del ponte è stato confermato attraverso prove di carico e ha corrisposto con alta precisione ai calcoli di RFEM.

  • Disentis/Mustér, Svizzera
