Interface do Grasshopper
Após ativar a interface, a aba Dlubal fica disponível no Grasshopper. Ela está organizada em três grupos principais de componentes: Dados do Modelo, Cargas e Importação/Exportação RFEM 6.
Dados do Modelo
Este grupo é usado para definir e gerenciar o modelo estrutural, incluindo:
- Materiais, seções transversais e espessuras (incluindo estruturas em camadas)
- Nós (incluindo refinamento de malha de nós e apoios nodais)
- Linhas (incluindo refinamento de malha de linhas e apoios de linhas)
- Barras (incluindo excentricidades, articulações, não linearidades e conjuntos de barras)
- Superfícies (incluindo aberturas, excentricidades, refinamentos de malha de superfícies e apoios de superfícies)
- Sólidos
- Objetos especiais (como ligações rígidas, articulações de linha, liberação de nós e de linhas, contatos de superfícies e ajustes de resultados de superfícies)

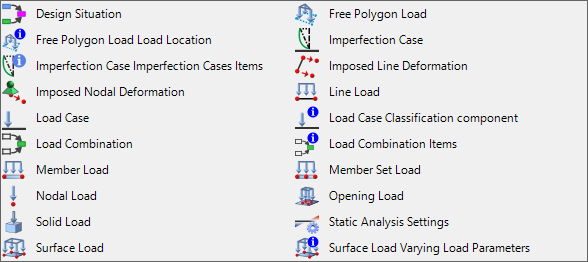

Cargas
O grupo de Cargas fornece componentes para definir e gerenciar cargas, incluindo:
- Casos de carga, casos de imperfeição, situações de projeto e combinações de carga
- Cargas nodais, de linha, de barra, de conjunto de barras, de superfícies e de sólidos
- Deslocamentos impostos nodais e de linha
- Cargas em polígonos livres
- Imperfeições

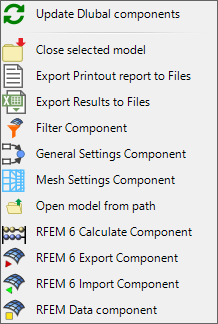

Importação/Exportação RFEM 6
O grupo final contém componentes para controle geral do RFEM 6. Ele permite:
- Configurar configurações globais de malha de elementos finitos
- Exportar dados do Grasshopper para o RFEM (incluindo o uso de modelos)
- Iniciar o cálculo
- Exportar resultados para CSV ou XML
- Abrir e fechar arquivos do RFEM 6
- Importar dados do RFEM para o Grasshopper
