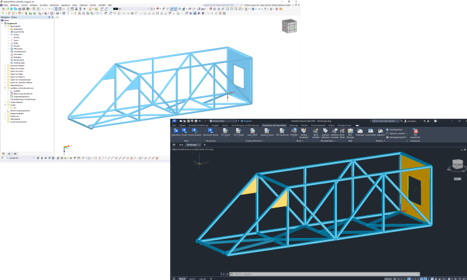

O formato SDNF (*.sdnf / *.dat) (Steel Detailing Neutral File) é utilizado para a troca de dados de modelos para o detalhamento na construção em aço.
Os seguintes dados do modelo podem ser transferidos:
- Materiais e seções transversais
- Barras uniformes com excentricidades de barras
- Superfícies com aberturas

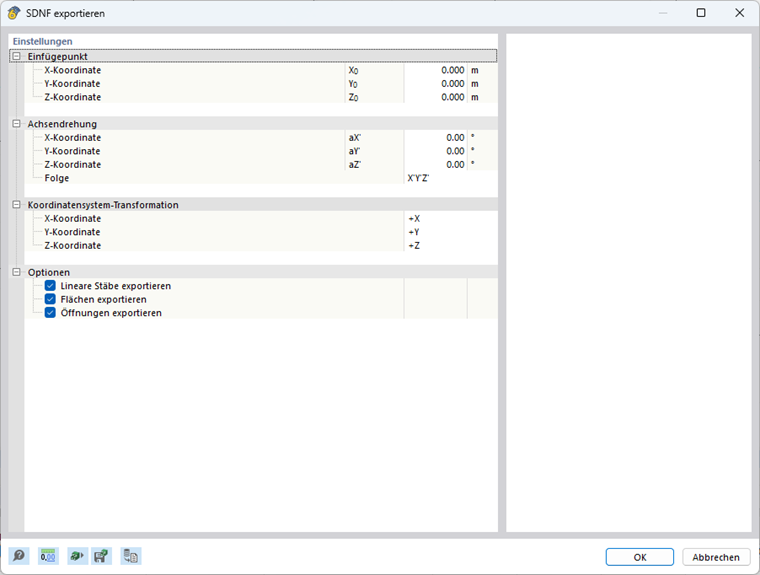

Ponto de Inserção
O ponto de inserção é baseado nas coordenadas do modelo no RFEM. Você pode alterar manualmente o ponto de inserção ao longo dos eixos X, Y e Z.
Rotação dos Eixos
O modelo pode ser opcionalmente girado em torno dos eixos globais. Um ângulo positivo gira o modelo no sentido horário.
A sequência das rotações dos eixos pode ser definida separadamente.
Transformação do Sistema de Coordenadas
No menu drop-down correspondente, você pode trocar os eixos ou alterar a direção de um eixo.
Opções
Exportar Barras Lineares
Barras uniformes da estrutura podem ser exportadas.
Exportar Superfícies
As superfícies do modelo serão exportadas.
Exportar Aberturas
Opcionalmente, aberturas existentes podem ser transferidas.
