Cena 3D em DXF

A exportação de cenas 3D oferece a possibilidade de exportar os contornos dos objetos visíveis na área de trabalho no formato DXF.

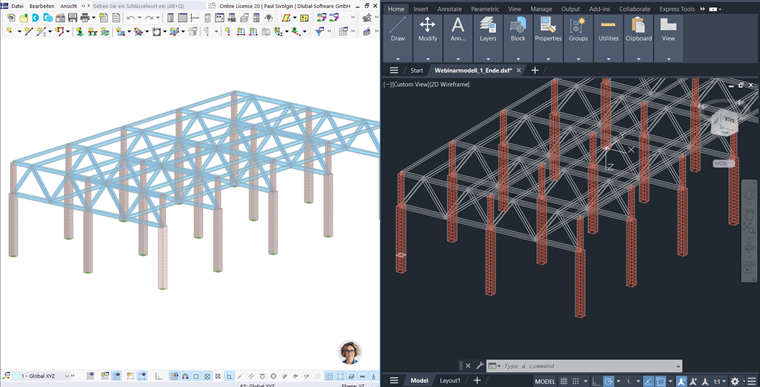

Cenas 3D de um projeto de construção exportadas como ficheiros DXF. Informação clara sobre o processo de exportação para formatos CAD.
Exportação de cena 3D no formato DXF

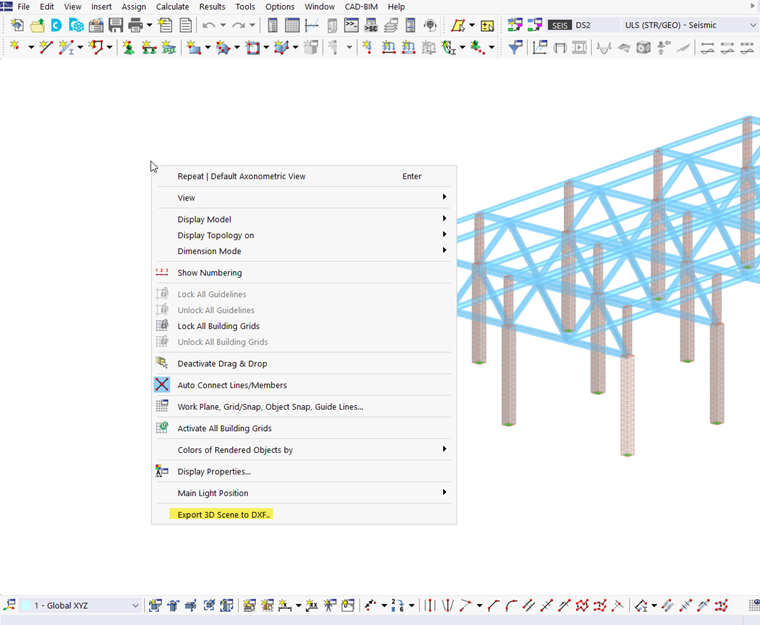

Ao clicar com o botão direito do mouse na área de trabalho, você acessa o menu de contexto. Com a opção Exportar cena 3D para DXF, um arquivo DXF com os objetos visíveis na área de trabalho é criado.

Opção para exportar a cena 3D para formato DXF durante o processo de construção com detalhes técnicos e visualização da estrutura.
Exportar cenas 3D no formato DXF
Importante

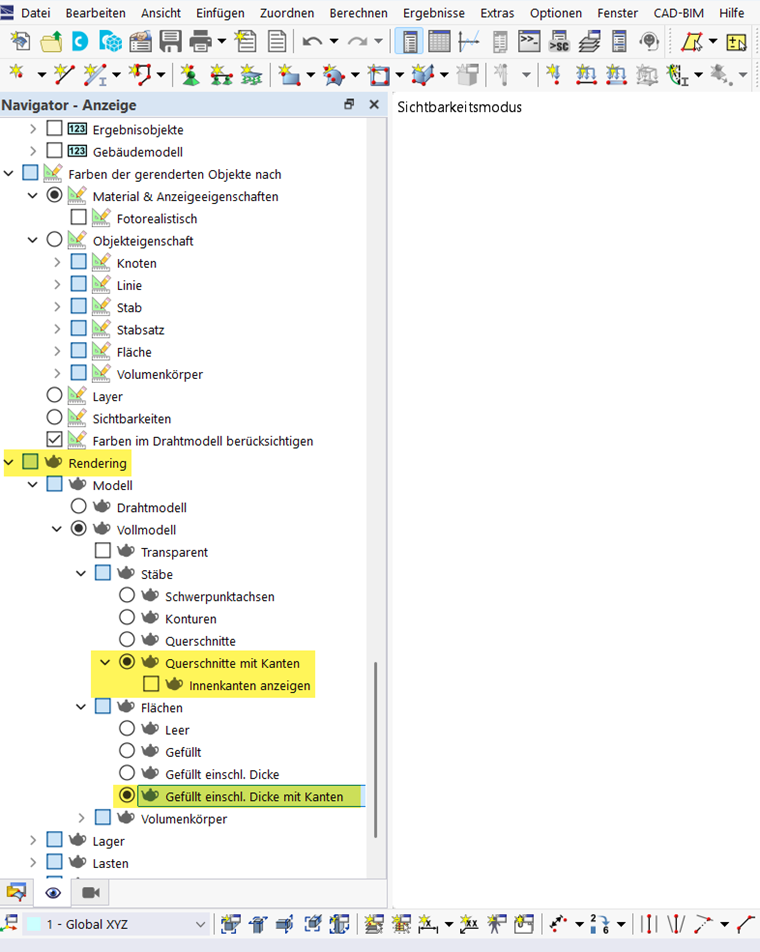

Para transferir os contornos dos objetos, o Shading no Navegador de Exibição deve ser configurado para mostrar as bordas dos respectivos objetos.

Renderização de objetos de borda para exportação como ficheiro DXF. Mostra detalhes de bordas estruturadas para uma representação precisa.
Representação de objetos com bordas para exportação DXF

Isso possibilita a exportação de contornos de seções transversais.

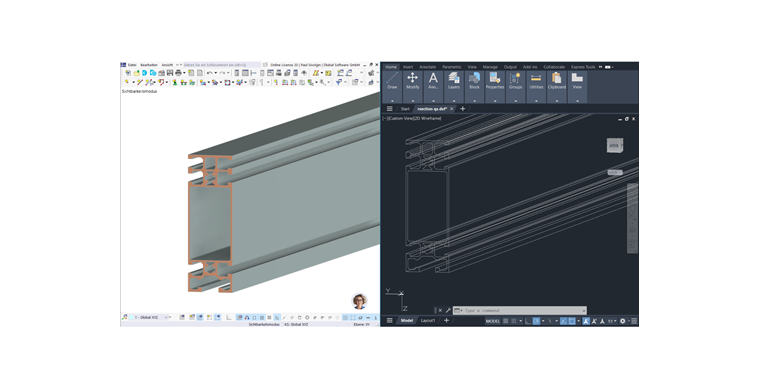

Exportação de linhas de contorno e contornos de secção para software de análise estática. Precisão técnica na representação de características da estrutura.
Exportação de linhas de secção e detalhes de contorno
