A exportação do Revit para o RFEM é iniciada através do botão
Exportar modelo na faixa de opções do Revit (ver imagem
Suplemento na faixa de opções do Revit
).

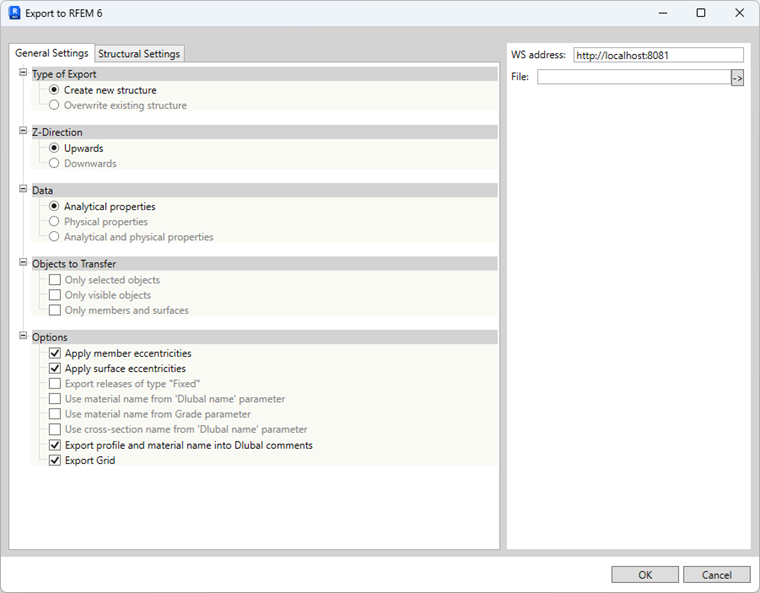

Numa caixa de diálogo, pode definir algumas predefinições importantes para a transferência de dados para o RFEM. Esta caixa de diálogo é composta por dois separadores.
Configurações gerais
No separador 'Configurações gerais', pode definir as predefinições básicas para a exportação dos dados.
Tipo de exportação
Selecione se pretende Criar uma nova estrutura ou Sobrescrever uma estrutura existente no RFEM durante a exportação.
Para um modelo recém-criado, pode ser definido um modelo de referência no RFEM. Para tal, o caminho do ficheiro de um modelo de referência do RFEM (ficheiro *.ft6) deve ser especificado na entrada Ficheiro: no lado direito da caixa de diálogo de exportação.
Direção Z
Aqui pode definir como o eixo Z global deve ser orientado no modelo do RFEM.
Dado

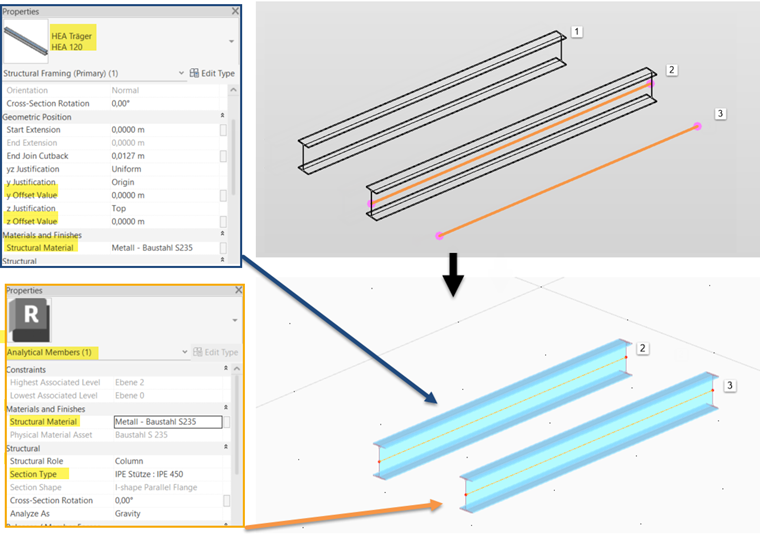

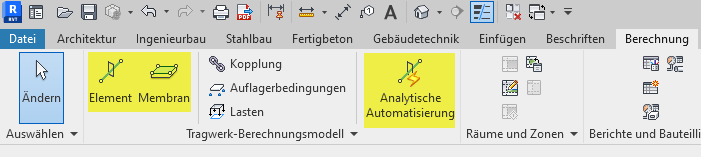

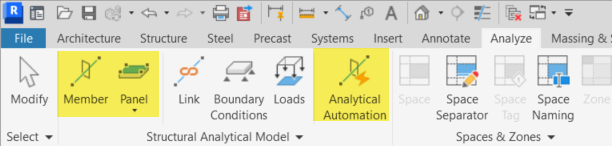

Ao modelar no Revit, são geralmente criados elementos físicos. Para a exportação para o RFEM, é necessário um modelo analítico. O modelo de cálculo analítico pode ser gerado automaticamente no Revit. Através do tipo de modelo, pode definir se as propriedades analíticas e/ou físicas são exportadas.

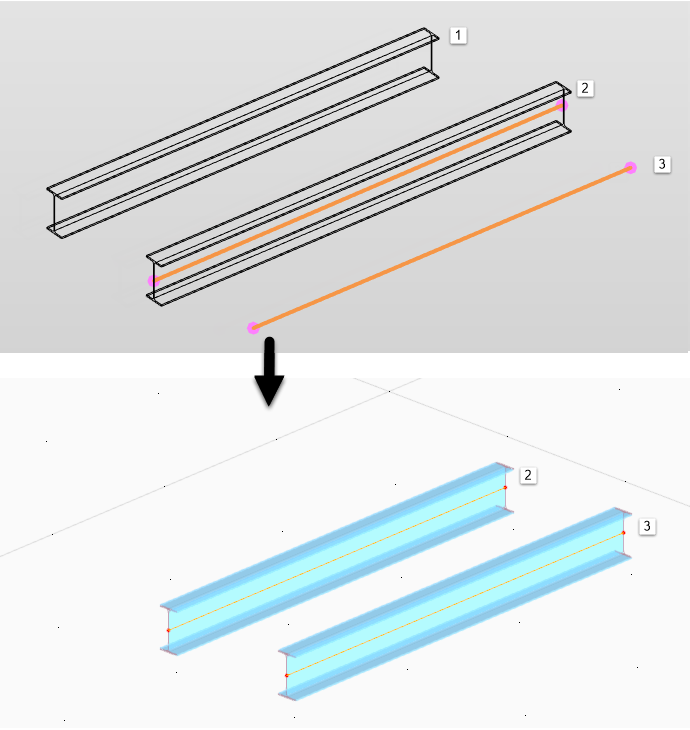

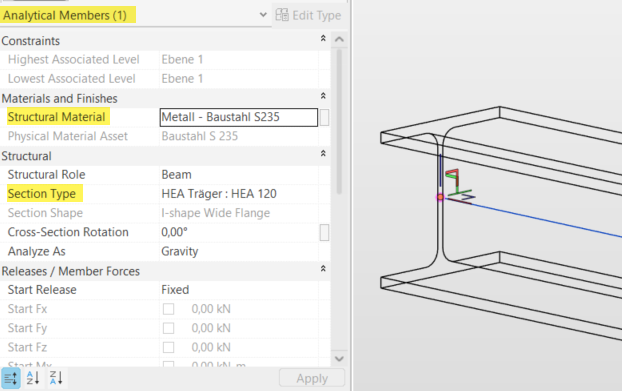

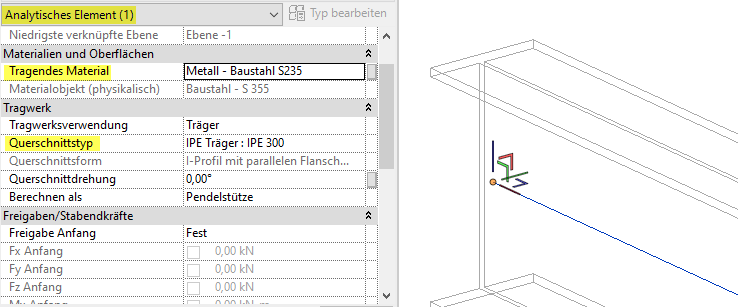

Se exportar as Propriedades analíticas, todos os objetos para os quais um modelo analítico está definido são transferidos. Elementos analíticos sem um elemento físico correspondente também são exportados. As informações de material e secção transversal são lidas a partir dos elementos analíticos. As excentricidades das propriedades físicas não são consideradas.

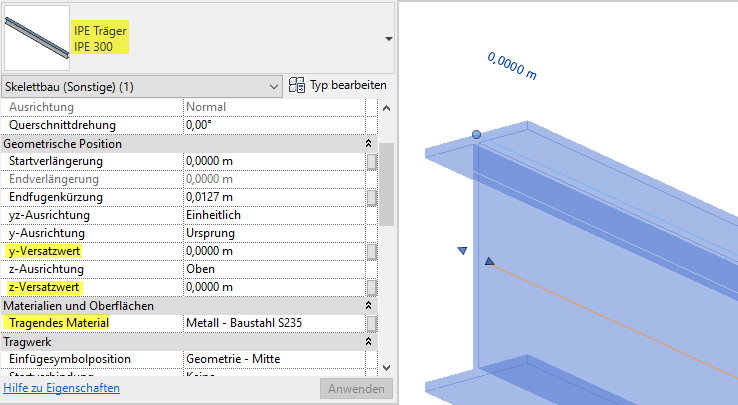

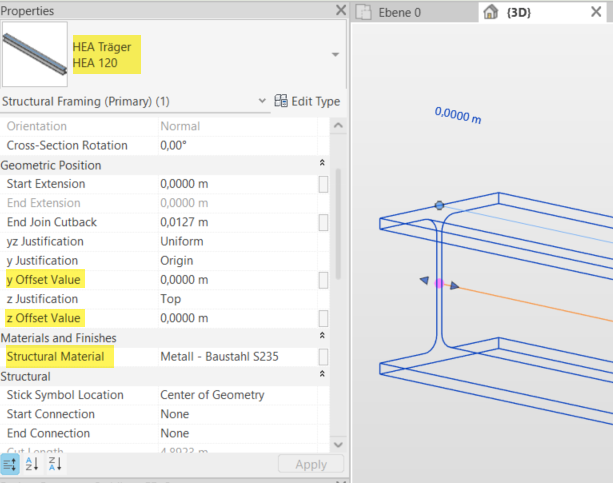

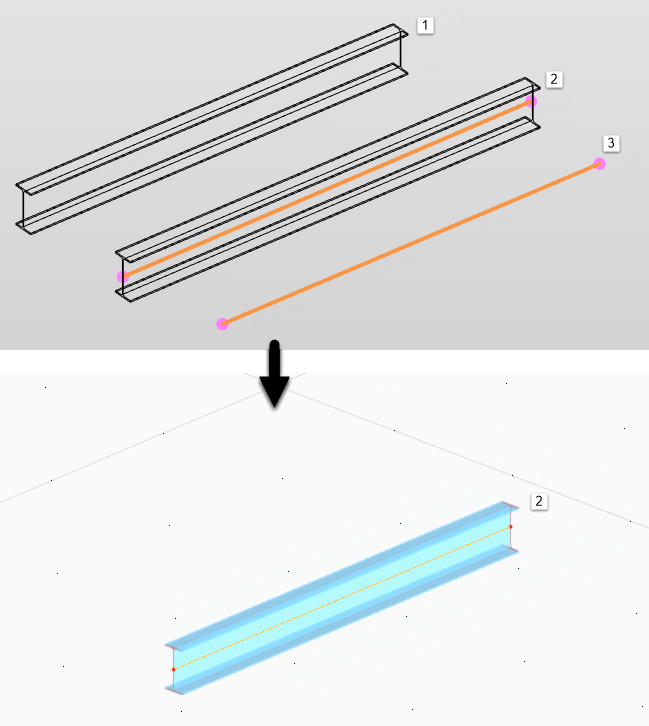

Se exportar as Propriedades físicas, apenas os objetos analíticos que estão ligados a um elemento físico são transferidos. As informações de material e secção transversal são lidas a partir dos elementos físicos. Desta forma, as excentricidades do modelo físico também podem ser consideradas.

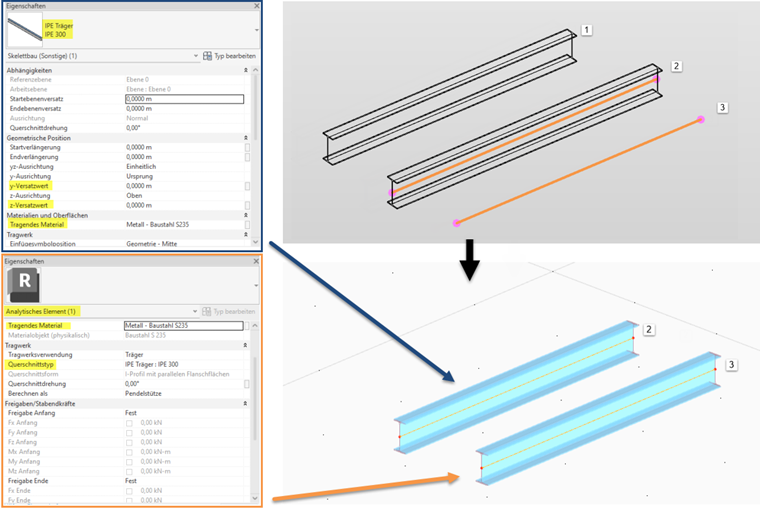

Se forem exportadas as Propriedades analíticas e físicas, os mesmos objetos que na exportação das propriedades analíticas são transferidos – com a diferença de que, para todos os elementos analíticos que estão ligados a um modelo físico, as informações de material e secção transversal são obtidas do modelo físico. Desta forma, as excentricidades do modelo físico também podem ser consideradas.
Objetos a transferir
Esta secção oferece a possibilidade de exportar apenas um sistema parcial. Pode controlar os objetos a transferir no Revit através de seleções ou visibilidades.
Com a opção Apenas barras e superfícies, apenas os objetos principais (vigas, pilares, lajes) são exportados. As definições de articulações ou apoios não são consideradas. Uma definição possivelmente incompleta ou incorreta no Revit é, assim, ignorada.
Opções
Com as caixas de seleção Considerar excentricidades de barra e Considerar excentricidades de superfície, pode controlar se as excentricidades devem ser criadas automaticamente no modelo do RFEM. Estas resultam do deslocamento da linha ou superfície analítica em relação ao centro de gravidade do objeto físico no Revit.
Se exportar Articulações de barra sem grau de liberdade, o RFEM cria articulações "vazias" em todas as barras do RFEM que não recebem nenhuma informação específica de articulação do Revit. As barras ficam, assim, rigidamente ligadas.
Com a opção Utilizar nome da secção do parâmetro 'Nome Dlubal', a conversão da secção transversal é feita através dos Parâmetros Dlubal definidos.
Exportar designação da secção e do material para o comentário Dlubal documenta os nomes de material ou secção transversal utilizados no Revit nos comentários correspondentes do RFEM.
A grelha definida no Revit pode ser transferida para o RFEM com a opção Exportar grelha.
Configurações estruturais

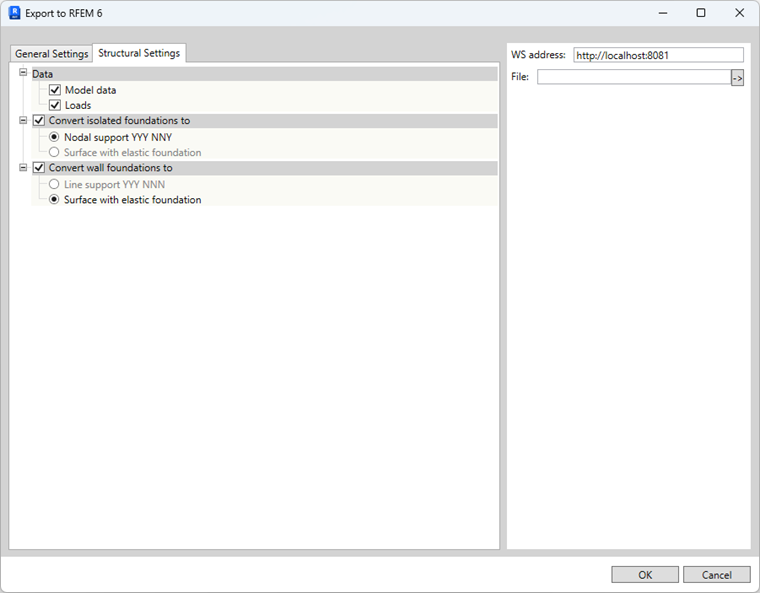

No separador Configurações estruturais, pode definir como os objetos de fundação do Revit devem ser transferidos para o RFEM.
Fundações
No RFEM não existem objetos de fundação específicos, apenas apoios simples. Os objetos do tipo Fundação isolada ou Fundação de parede podem ser criados no RFEM como apoios de nó ou de linha articulados ou como superfícies com fundação elástica.
As rigidezes de mola de uma fundação elástica estão predefinidas com valores padrão. Ajuste os valores no modelo do RFEM. As dimensões das superfícies também estão predefinidas e devem geralmente ser ajustadas às condições geométricas.
Cargas

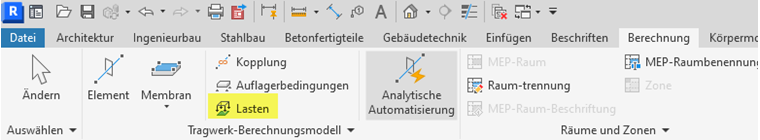

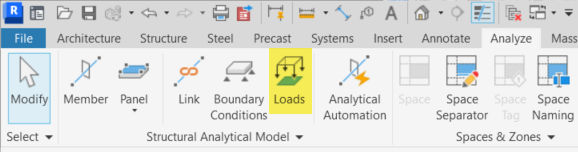

Se a configuração estrutural Carga for ativada, as cargas pontuais, cargas lineares e cargas superficiais definidas no Revit são exportadas para o RFEM.

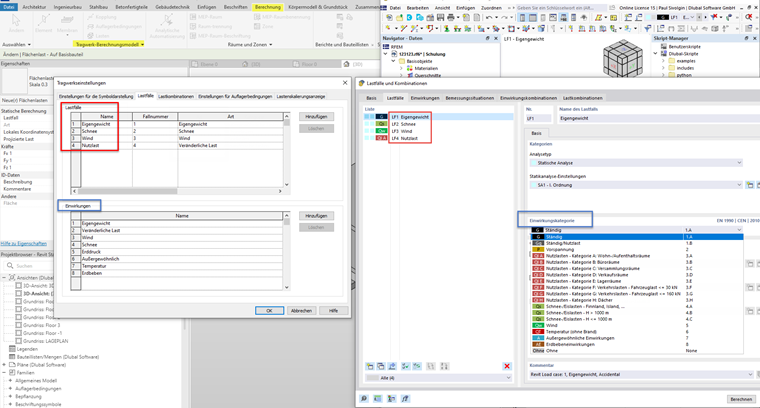

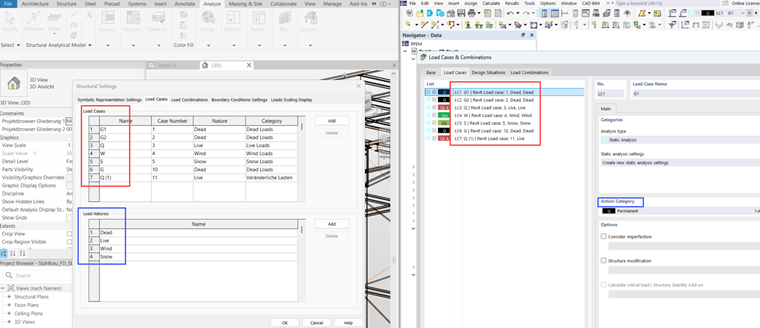

Da mesma forma, os casos de carga do Revit são transferidos e os grupos de ações são convertidos nas categorias de ação correspondentes no RFEM. Grupos de ação personalizados podem ser adicionados no ficheiro ActionCategoryConfig, no seguinte caminho:
- C:\Users\Public\Documents\Dlubal\ImportExportWs
