Frequentemente, são utilizadas designações diferentes para os mesmos materiais e secções transversais nos respetivos programas. Isto torna necessária uma conversão das designações dos materiais e das secções transversais, para que estas sejam reconhecidas após a troca de dados com o RFEM 6.

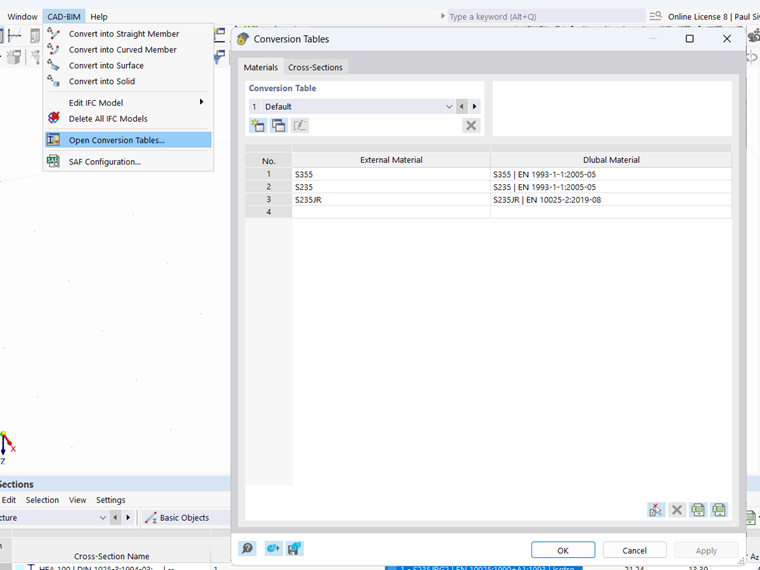

As tabelas de conversão estão disponíveis na barra de menus em CAD-BIM. Estas tabelas são utilizadas durante a importação de ficheiros DSTV, DXF, IFC, SAF ou SDNF.
As tabelas de conversão são divididas em duas tabelas separadas (Materiais e Secções transversais), cada uma com duas colunas (Material externo ou Secção transversal externa e Material Dlubal ou Secção transversal Dlubal)
Ao importar um ficheiro, as informações sobre as designações dos materiais e das secções transversais são lidas a partir do ficheiro externo e automaticamente adicionadas à tabela. Para a conversão, estas designações externas de materiais e secções transversais devem ser atribuídas na tabela aos nomes Dlubal correspondentes. Os nomes Dlubal podem ser selecionados a partir da biblioteca de materiais e secções transversais.
Tabela de conversão
Um novo conjunto de tabelas pode ser criado através do botão
. Através do botão
é possível copiar um conjunto de tabelas existente. As definições efetuadas e o conjunto de tabelas selecionado são guardados com o botão 'Aplicar' e, assim, aplicados à importação de ficheiros.
Adicionar entrada a partir das propriedades IFC
Em alguns ficheiros IFC importados, não são apresentados na tabela de conversão os perfis lidos. A coluna da tabela dos perfis externos está vazia. No entanto, nas propriedades dos elementos IFC é visível uma designação de secção transversal. Isto significa que a informação relativa à secção transversal está presente no ficheiro IFC, mas não pode ser lida diretamente pelo RFEM, uma vez que as informações estão armazenadas noutro local dentro do IFC.
Para complementar posteriormente o local de armazenamento da designação do material ou da secção transversal, pode ser adicionada uma nova entrada a partir das propriedades IFC para a tabela de conversão através do botão
.
Conversão com expressões regulares
A utilização de expressões regulares permite a conversão de vários objetos – por exemplo, de toda uma série de perfis IPE – através de uma única entrada.

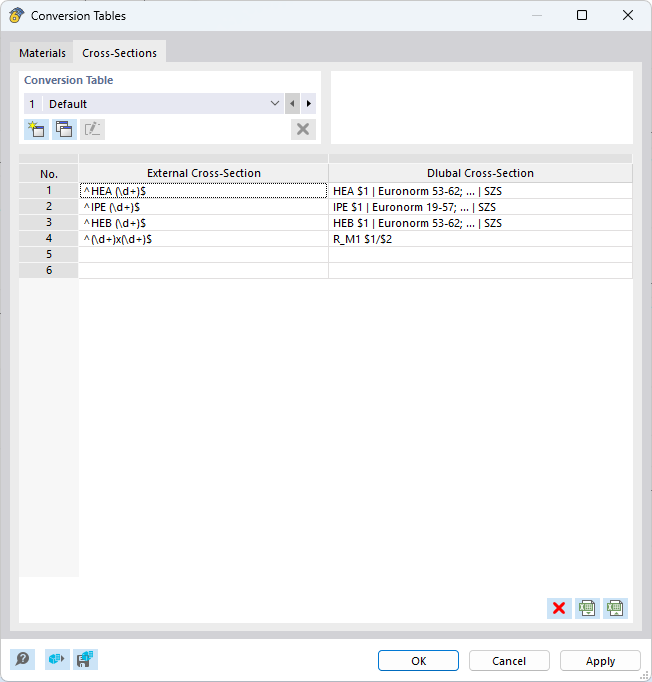

Para criar uma conversão para toda a série de perfis, a expressão regular é construída da seguinte forma:
| Secção transversal externa | Secção transversal Dlubal |
| ^HEA (\d+)$ | HEA $1 | Euronorm 53-62; ... | SZS |
| ^IPE (\d+)$ | IPE $1 | Euronorm 19-57; ... | SZS |
| ^HEB (\d+)$ | HEB $1 | Euronorm 53-62; ... | SZS |
| ^(\d+)x(\d+)$ | R_M1 $1/$2 |
Uma expressão regular na tabela de conversão começa sempre com ^ e termina com o símbolo $.
Para a expressão (\d+) pode ser introduzido qualquer número inteiro (IPE200, IPE300,...).
Com a expressão $1 faz-se referência ao número utilizado.
Se forem utilizados dois números na secção transversal externa, então com a expressão $1 faz-se referência ao primeiro número e com $2 ao segundo número.
Mais exemplos para a definição de expressões regulares são descritos no FAQ seguinte:
