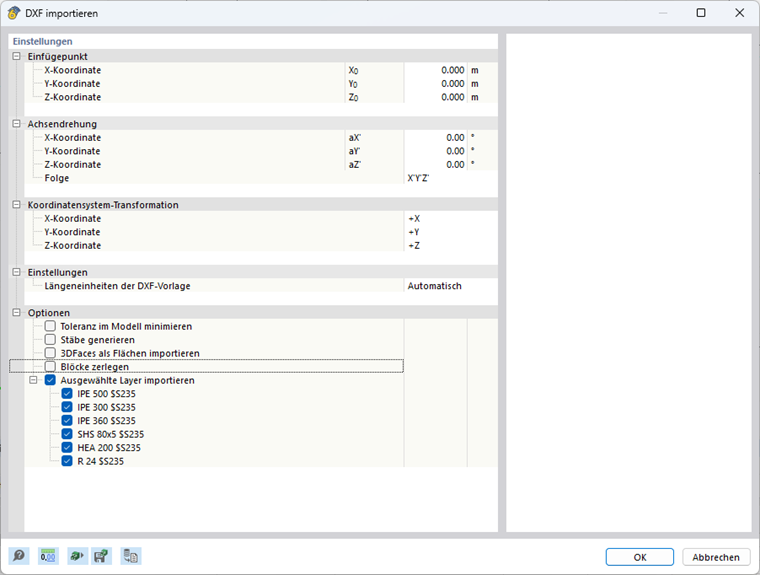

No momento, estão disponíveis dois formatos DXF. O formato DXF II baseia-se em uma tecnologia mais avançada e oferece funções mais desenvolvidas em comparação com o formato DXF mais antigo. O desenvolvimento futuro concentrou-se na melhoria da tecnologia DXF II com o objetivo de substituir gradualmente o formato DXF tradicional. Pode ser realizada uma importação direta do AutoCAD ou importar um ficheiro DXF. Para a importação direta do AutoCAD, as duas aplicações devem estar abertas ao mesmo tempo.
Ponto de inserção
O ponto de inserção é baseado nas coordenadas do modelo. O utilizador pode alterar manualmente o ponto de inserção ao longo dos eixos X, Y e Z.
Rotação dos eixos
O modelo pode ser opcionalmente girado em torno dos eixos globais. Um ângulo positivo rotaciona o modelo no sentido horário.
A sequência das rotações dos eixos pode ser definida separadamente.
Transformação do sistema de coordenadas
No menu suspenso apropriado, pode trocar os eixos ou alterar a direção de um eixo.
Configurações
Se as 'Unidades de comprimento do modelo DXF' não devem ser automaticamente adotadas do ficheiro DXF, pode selecionar a unidade apropriada na lista.
Opções
Minimizar a tolerância no modelo
Uma elevada tolerância pode resultar na má formação de pequenas linhas. Minimize a tolerância para evitar este problema.
Gerar barras
O utilizador pode converter as linhas importadas em barras. Para isso, é necessário introduzir os nomes das secções transversais e dos materiais nas denominações das camadas. (ex.: denominação da camada: IPE 500 $S235)
Importar 3DFaces como superfícies
Se ativar esta opção, as superfícies 3D do modelo DXF serão automaticamente criadas como superfícies no RFEM.
Importar camadas selecionadas
O utilizador pode especificar quais as camadas que devem ser importadas.
