IFC

A Importação IFC permite ler ficheiros IFC (IFC 2x3 / IFC4.0) na Structural Analysis View, Reference View ou Coordination View.

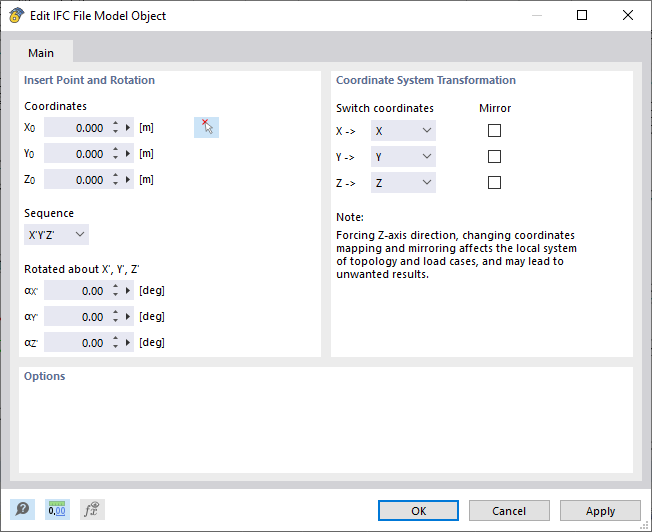

Configuração para importação IFC

Inserir ponto e rotação

Pode especificar o ponto de inserção manualmente ou defini-lo graficamente na janela de trabalho através do botão . Opcionalmente, é possível uma rotação em sequência diferente. Um ângulo α positivo roda o modelo no sentido horário.

Transformação do sistema de coordenadas

Ative a caixa de controlo correspondente para trocar ou espelhar as coordenadas.

Visualizador IFC

Após a importação, o ficheiro é apresentado no visualizador IFC integrado. A visibilidade dos objetos IFC pode ser ajustada no navegador IFC com base nas entidades IFC. No lado direito, a janela de propriedades IFC mostra as propriedades básicas dos objetos IFC selecionados.

Visualizador IFC

Para obter objetos do RFEM a partir do modelo IFC, pode converter os elementos IFC no menu de contexto (clique com o botão direito do rato) numa barra reta/curva, numa superfície ou num sólido.

Converter elementos IFC

Para objetos do RFEM que foram gerados a partir de um elemento IFC, as propriedades IFC associadas podem ser visualizadas na caixa de diálogo 'BIM'.

IFC – Propriedades

Conversão de materiais e secções transversais

A informação sobre o material e as secções transversais é lida automaticamente a partir do ficheiro IFC e armazenada nas tabelas de conversão. As tabelas de conversão podem ser acedidas através da barra de menus CAD-BIM.

Atribuição na tabela de conversão

Tabela de conversão

Na coluna esquerda da tabela são apresentadas as informações lidas a partir do ficheiro IFC. Os materiais e as secções transversais lidos são armazenados num separador próprio. Para a conversão, os nomes Dlubal correspondentes têm de ser atribuídos na coluna direita da tabela. Estes podem ser selecionados a partir da biblioteca de materiais e da biblioteca de secções transversais.

Pode guardar a tabela de conversão atual como um modelo ou ler uma tabela de conversão já criada.

Modelo de tabela de conversão

Para ler uma tabela de conversão predefinida, selecione o modelo na lista pendente. Em seguida, pode fazer ajustes, se necessário.

Para criar um novo modelo, utilize o botão e, em seguida, introduza o nome do modelo. Efetue as definições desejadas e guarde-as com o botão 'Aplicar'.

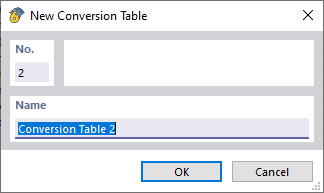

Novo padrão

Pode copiar um modelo através do botão . Em seguida, introduza o nome do modelo. Efetue as definições desejadas e guarde-as com o botão 'Aplicar'.

Copiar padrão

Com o botão , pode renomear um modelo definido pelo utilizador e, com o botão , eliminá-lo.

Além disso, a tabela de conversão atual pode ser exportada para o Microsoft Excel. Para tal, clique no botão .

O Microsoft Excel é aberto automaticamente. A folha de cálculo contém o conteúdo da tabela de conversão, incluindo as linhas de cabeçalho.

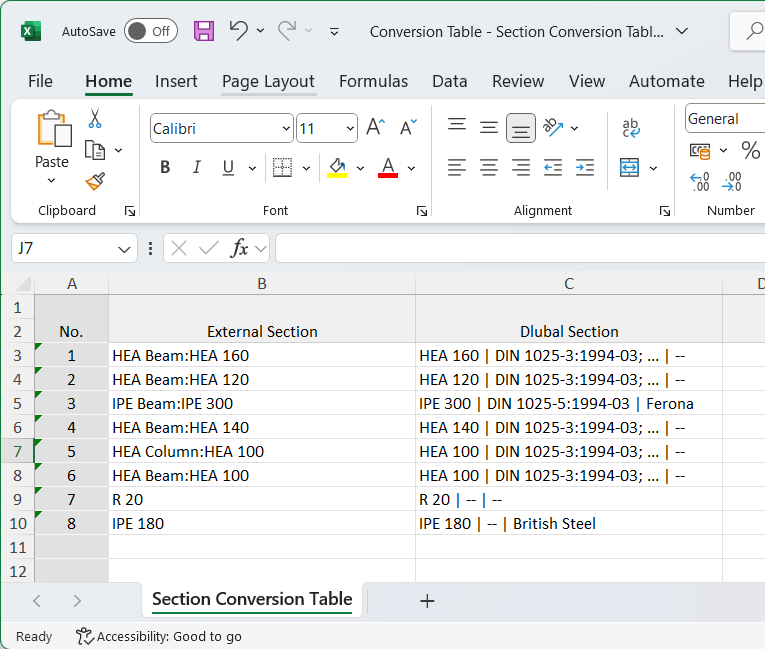

Tabela de conversão para exportação Excel

Da mesma forma, é possível importar uma tabela do Microsoft Excel através do botão .
