Podciąg

Jeżeli na modelu są już widoczne wyniki, należy je wyłączyć za pomocą przycisku na pasku narzędzi.

Widok aksonometryczny należy ustawić za pomocą przycisku . Widoczne są kosze zbrojenia podciągu i słupa. Symbol walca można ukryć, dezaktywując Obiekty wyników w 'Nawigatorze - Wyświetlanie'.

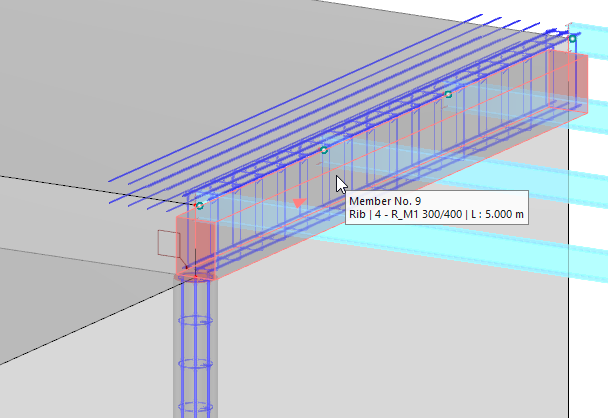

03 Pręty zbrojeniowe i strzemiona podciągu

Kliknij dwukrotnie podciąg (pręt nr 9), aby otworzyć okno dialogowe 'Edytuj pręt'. Na pierwszej zakładce włączone są 'Właściwości projektu', dzięki czemu dostępne są dodatkowe zakładki sterujące ustawieniami.

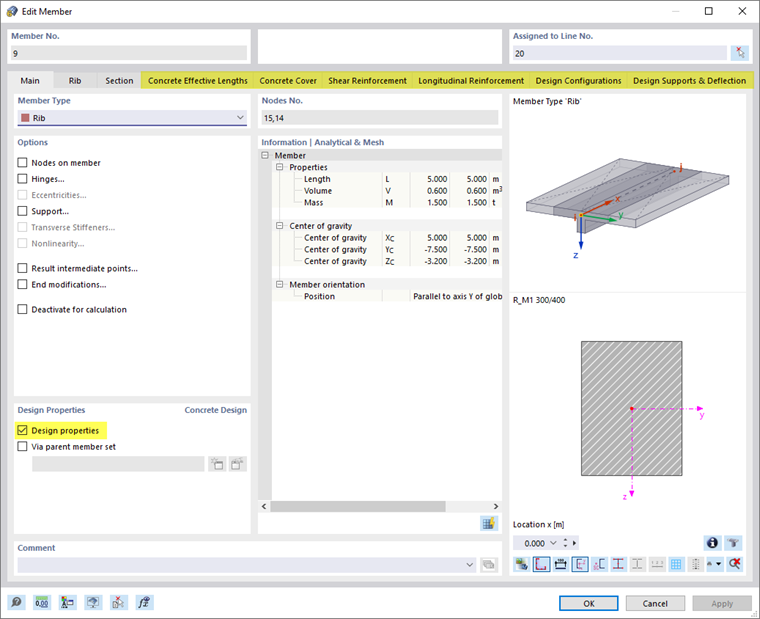

04 Właściwości projektowe aktywowane dla podciągu

Otulina betonowa

Wybierz zakładkę Otulina betonowa.

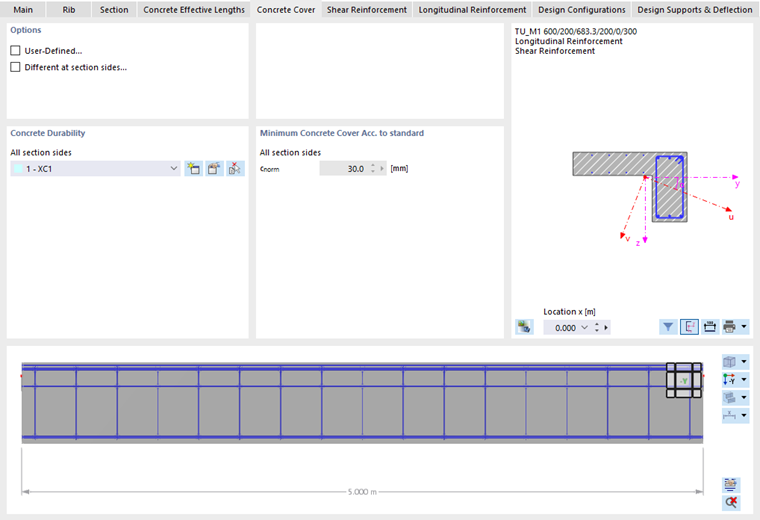

05 Sprawdzenie otuliny betonowej

W obszarze 'Trwałość betonu' kategoria XC1 jest wstępnie ustawiona dla wszystkich stron belki. Kontroluje otulenie betonowe zgodnie z normą.

Zbrojenie na ścinanie

Następnie należy wybrać kartę Zbrojenie na ścinanie.

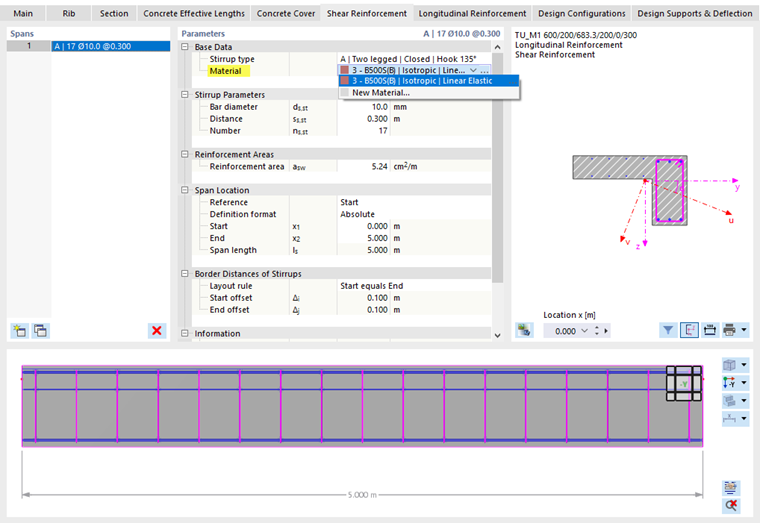

06 Wybór materiału strzemion

Ta zakładka umożliwia zarządzanie układem strzemion. Aby przypisać 'Materiał', należy otworzyć listę materiałów w kategorii 'Dane bazowe' i wybrać typ 3 - B500S(B).

Wstępnie ustawiona średnica strzemion wynosi 10 mm, a rozstaw podłużny 30 cm. W tym miejscu możliwa byłaby zmiana dowolnego parametru. Liczba strzemion wynika z rozstawu i długości belki.

Zbrojenie podłużne

Na koniec wybierz zakładkę Zbrojenie podłużne.

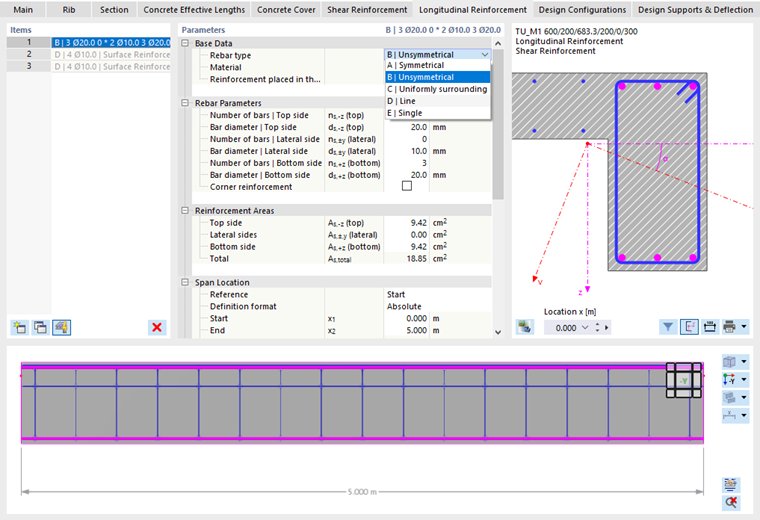

07 Definiowanie rozmieszczenia prętów zbrojeniowych

Aby zdefiniować różne pręty zbrojeniowe dla górnej i dolnej strony belki, otwórz listę typów układów w kategorii 'Dane bazowe'. Wybierz B | Opcja niesymetryczna. Następnie należy ponownie ustawić materiał 3 - B500S(B) w wierszu poniżej (1).

W kategorii 'Parametry zbrojenia' można teraz zdefiniować różne układy prętów zbrojeniowych dla górnej i dolnej strony belki.

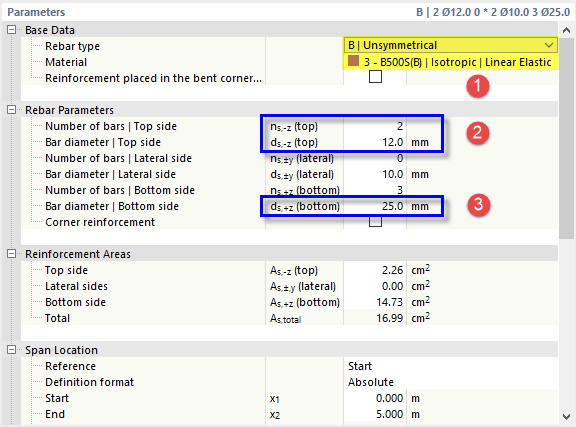

08 Definiowanie zbrojenia górnej i dolnej strony

Kliknij pole 'n_s,-z(góra) ' i wprowadź (lub wybierz) pręty zbrojeniowe 2. W polu poniżej zmień średnicę pręta na 12 mm (2). Następnie wybierz pole 'd_s,+z(bottom) ' i zdefiniuj średnicę trzech prętów zbrojeniowych na dole jako 25 mm (3).

Następnie można sprawdzić wartości wymienione w kategorii 'Powierzchnie zbrojenia' poniżej.

Kliknij przycisk OK, aby zastosować zbrojenie do podciągu i zamknąć okno dialogowe.
