Viga de cuelgue

Si se muestran resultados en el modelo, desactívelos haciendo clic en el botón en la barra de herramientas.

Establezca la vista axonométrica haciendo clic en el botón y así ver las jaulas de armadura de la viga de cuelgue y del pilar. Puede ocultar el símbolo del cilindro desactivando los Objetos de resultados en el 'Navegador - Mostrar'.

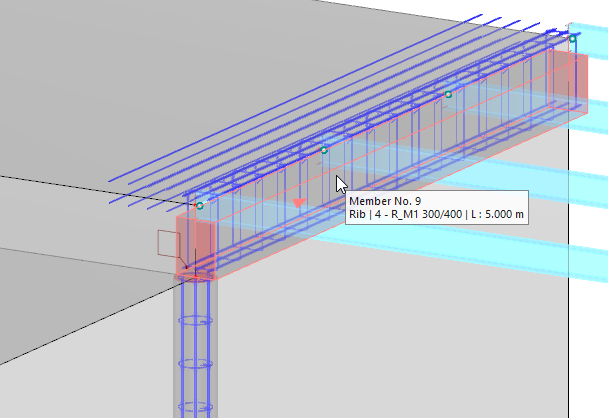

03 Barras de armadura y cercos de la viga de cuelgue

Haga doble clic en la viga de cuelgue (barra núm. 9) para abrir el cuadro de diálogo 'Editar barra'. En la primera pestaña, se habilitan las 'Propiedades de cálculo' para que haya pestañas adicionales disponibles que controlen la configuración.

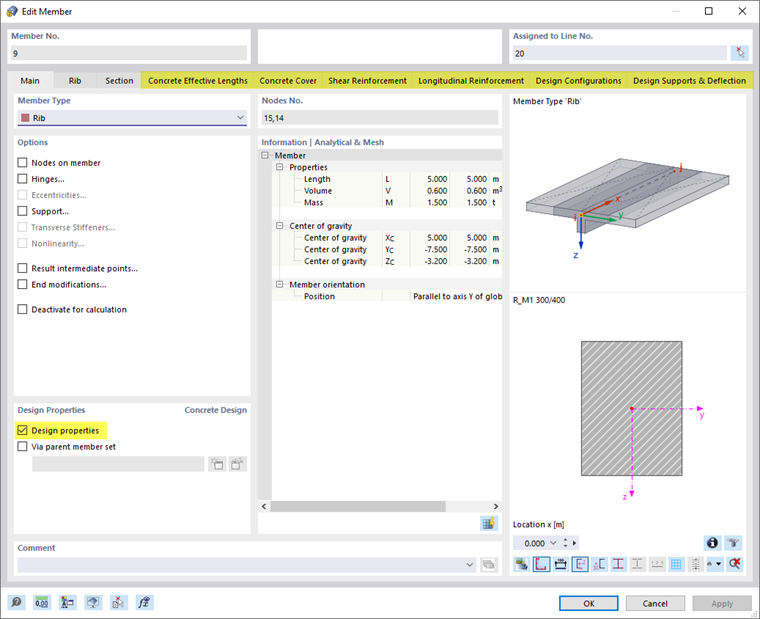

04 Activación de las propiedades de cálculo para la viga de cuelgue

Recubrimiento de hormigón

Seleccione la pestaña Recubrimiento de hormigón.

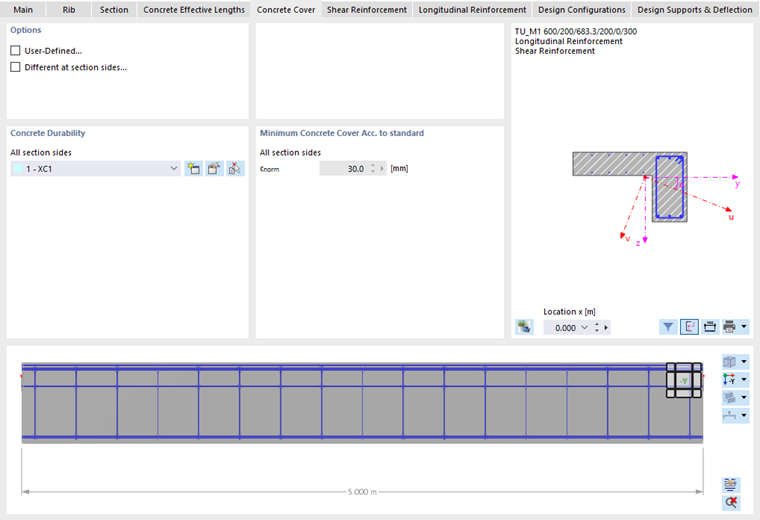

05 Comprobación del recubrimiento de hormigón

En el área 'Durabilidad del hormigón', se preestablece la categoría XC1 para todas las caras de la viga, que controla el recubrimiento de hormigón según norma.

Armadura de cortante

A continuación, seleccione la pestaña Armadura de cortante.

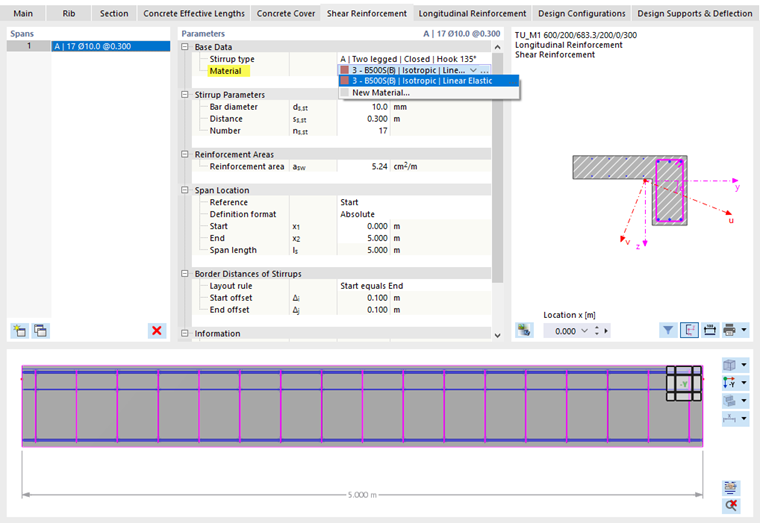

06 Selección del material de los cercos

Esta pestaña gestiona la disposición de los cercos. Para asignar el 'Material', abra la lista de materiales en la categoría 'Datos básicos' y seleccione el tipo 3 - B500S(B).

El diámetro de los cercos tiene el valor preestablecido de 10 mm y la separación longitudinal a 30 cm. Aquí sería posible cambiar cualquiera de los parámetros. El número de cercos resulta de la separación y longitud de la viga.

Armadura longitudinal

Finalmente, seleccione la pestaña Armadura longitudinal.

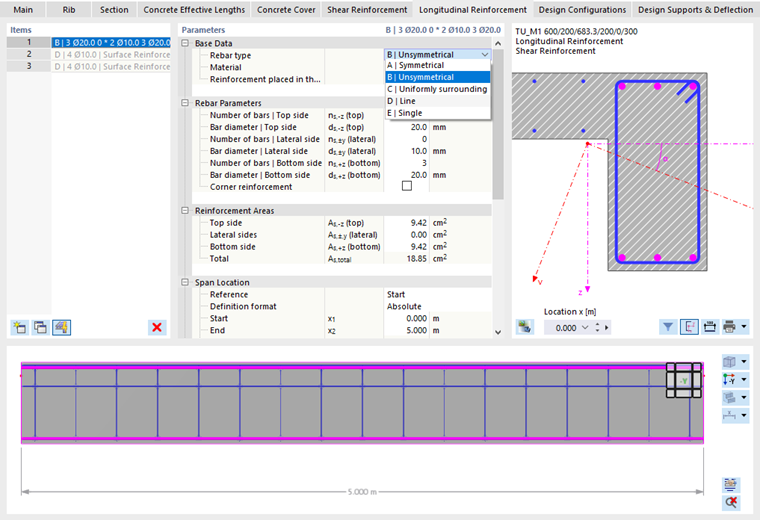

07 Definición de la disposición de barras de armadura

Para definir diferentes barras de armadura para las caras superior e inferior de la viga, abra la lista de tipos de disposición en la categoría 'Datos básicos'. Seleccione la opción B | Asimétrica. A continuación, vuelva a establecer el material 3 - B500S(B) en la línea siguiente (1).

En la categoría 'Parámetros de barra de armadura', ahora puede definir una disposición diferente de barras de armadura para las caras superior e inferior de la viga.

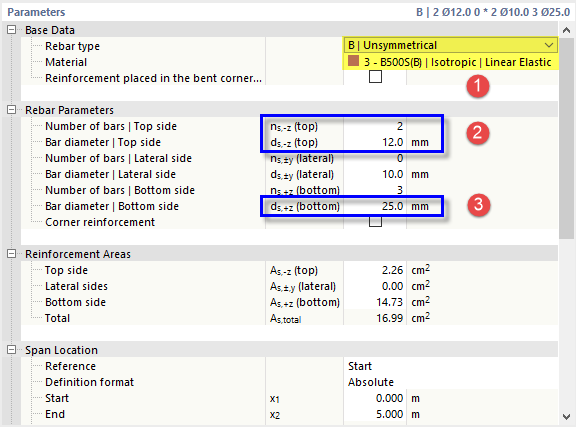

08 Definición de barras de armadura para las caras superior e inferior

Haga clic en el cuadro 'n_{s,-z(superior)}' e introduzca (o seleccione) 2 barras de armadura. En el cuadro siguiente, ajuste el diámetro de la barra en 12 mm (2). Luego seleccione la casilla 'd_{s,+z(inferior)}' y defina el diámetro de las tres barras en la parte inferior como 25 mm (3).

A continuación, puede comprobar los valores que se incluyen en la categoría 'Áreas de armadura'.

Haga clic en Aceptar para aplicar la armadura a la viga de cuelgue y cierre el cuadro de diálogo.
