Trave emergente

Se ci sono risultati mostrati sul modello, disattivarli facendo clic sul pulsante sulla barra degli strumenti.

Per impostare la vista assonometrica, fare clic sul pulsante . È possibile vedere le gabbie di armatura della trave emergente e della colonna. È possibile nascondere il simbolo del cilindro disattivando gli Oggetti risultato nel 'navigatore - Visualizza'.

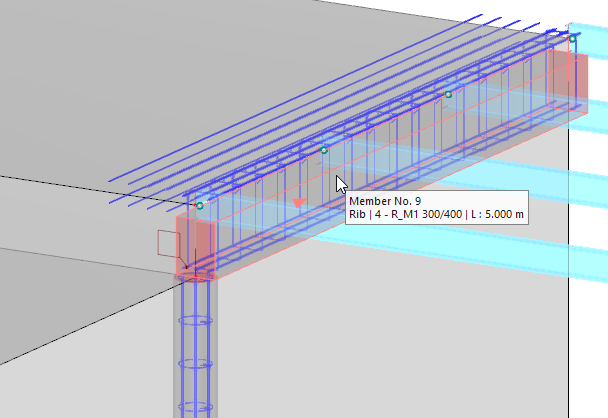

Barre e staffe di travi emergenti

Fare doppio clic sulla trave emergente (asta nr. 9) per aprire la finestra di dialogo 'Modifica asta'. Nella prima scheda, le 'Proprietà verifica' sono abilitate in modo che siano disponibili schede aggiuntive che controllano le impostazioni.

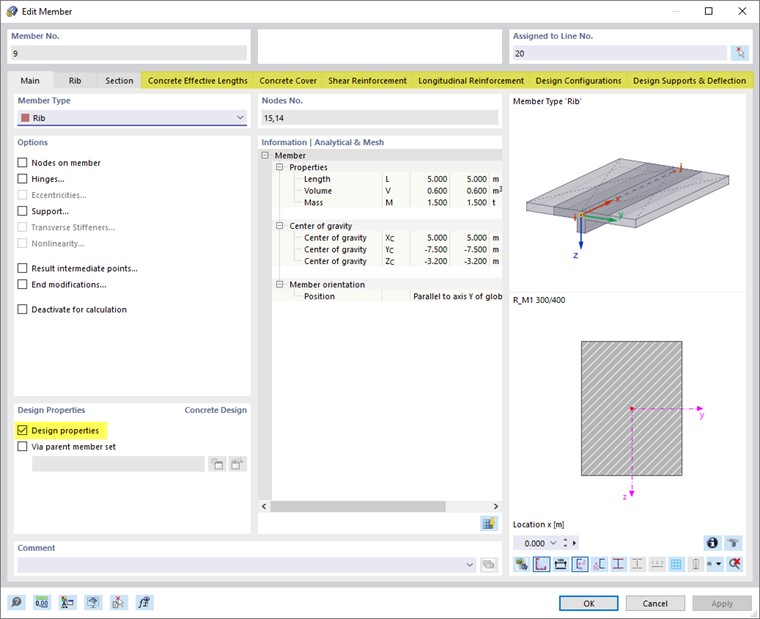

Proprietà di progetto attivate per trave emergente

Copriferro

Seleziona la scheda Ricoprimento di calcestruzzo.

Controllo del copriferro

Nell'area 'Durabilità del calcestruzzo', la categoria XC1 è preimpostata per tutti i lati della trave. Controlla il copriferro secondo la norma.

Armatura a taglio

Successivamente, seleziona la scheda Armatura a taglio.

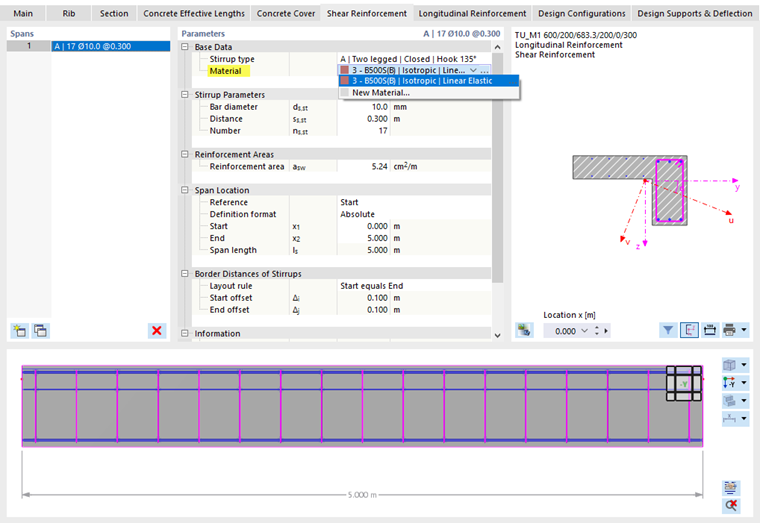

Selezione del materiale delle staffe

Questa scheda gestisce la disposizione delle staffe. Per assegnare il 'Materiale', aprire l'elenco dei materiali nella categoria 'Dati base' e selezionare il tipo 3 - B500S(B).

Il diametro delle staffe è preimpostato per 10 mm e la spaziatura longitudinale di 30 cm. Qui sarebbe possibile modificare uno dei due parametri. Il numero di staffe risulta dalla spaziatura e dalla lunghezza della trave.

Armatura longitudinale

Infine, seleziona la scheda armatura longitudinale.

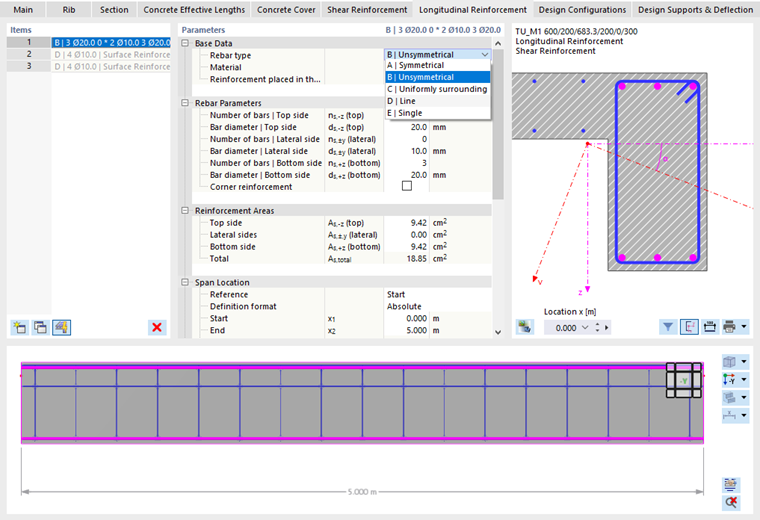

Definizione della disposizione delle barre

Per definire barre di armatura diverse per la parte superiore e inferiore della trave, aprire l'elenco dei tipi di layout nella categoria 'Dati base'. Seleziona B | Opzione asimmetrica. Quindi, impostare di nuovo il materiale 3 - B500S(B) nella linea sotto (1).

Nella categoria 'Parametri della barra', ora è possibile definire la diversa disposizione delle barre per la parte superiore e inferiore della trave.

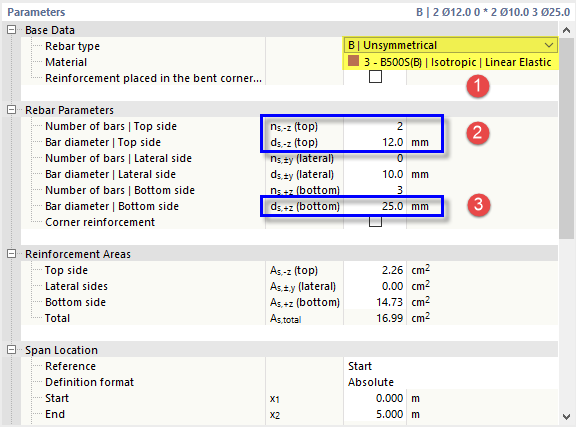

Definizione delle barre di armatura dei lati superiore e inferiore

Fare clic sulla casella 'n_{s,-z(superiore)} ' e inserire (o selezionare) 2. Nella casella in basso, regolare il diametro della barra su 12 mm (2). Poi selezionare la casella 'd_{s,+z(inferiore)} ' e definire il diametro delle tre barre in basso come 25 mm (3).

È quindi possibile controllare i valori elencati nella categoria 'Aree di armatura' di seguito.

Fare clic su OK per applicare l'armatura alla trave emergente e chiudere la finestra di dialogo.
