Poutre en retombée

Si des résultats sont affichés sur le modèle, désactivez-les en cliquant sur le bouton de la barre d'outils.

Définissez la vue axonométrique en cliquant sur le bouton . Les cages d'armatures de la poutre en retombée et du poteau sont visibles. Vous pouvez masquer le symbole du cylindre en désactivant les Objets de résultats dans le « Navigateur - Afficher ».

03 Barres d'armatures et cadres de la poutre en retombée

Cliquez deux fois sur la poutre en retombée (barre n° 9) pour ouvrir la boîte de dialogue « Modifier la barre ». Dans le premier onglet, les « Propriétés de calcul » sont activées afin que des onglets supplémentaires soient disponibles pour contrôler les paramètres.

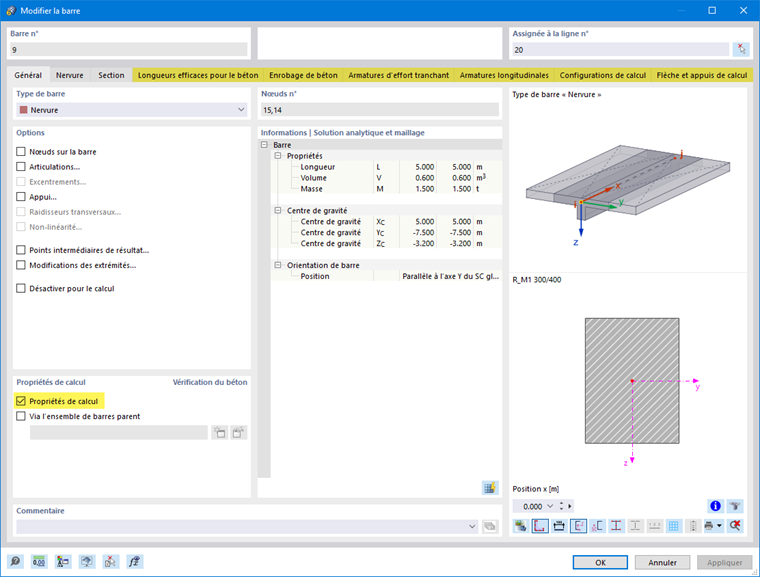

04 Propriétés de calcul activées pour la poutre en retombée

Enrobage de béton

Sélectionnez l'onglet Enrobage de béton.

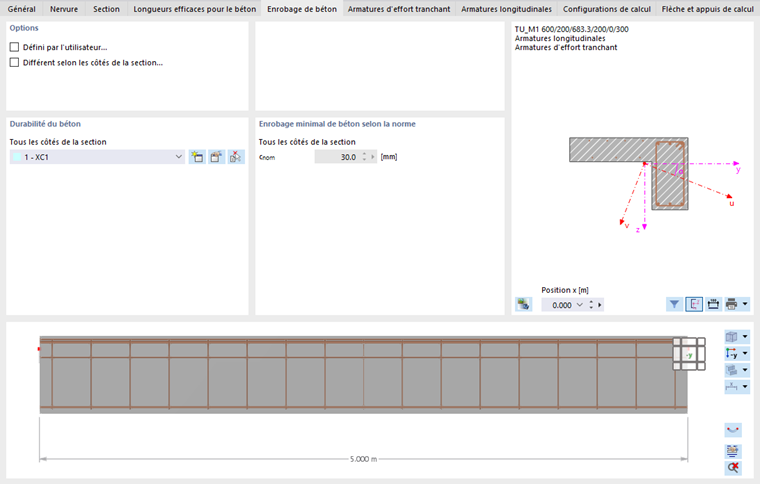

05 Vérification de l'enrobage de béton

Dans la zone « Durabilité du béton », la catégorie XC1 est prédéfinie pour tous les côtés de la poutre. Elle contrôle l'enrobage de béton selon la norme.

Armatures d'effort tranchant

Cliquez ensuite sur l'onglet Armatures d'effort tranchant.

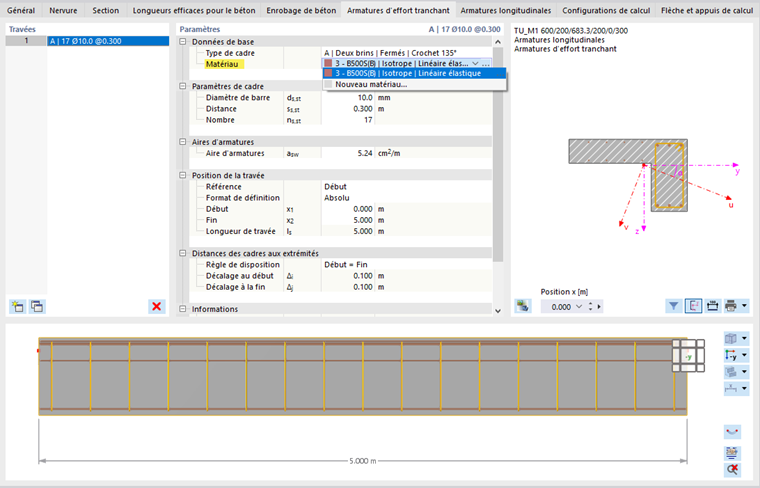

06 Sélection du matériau des cadres

Cet onglet permet de gérer la disposition des cadres. Pour assigner le « Matériau », ouvrez la liste des matériaux dans la catégorie « Données de base » et sélectionnez le type 3 - B500S(B).

Le diamètre des cadres est prédéfini de 10 mm et l'espacement longitudinal de 30 cm. Il est possible de modifier ces deux paramètres ici. Le nombre de cadres résulte de l'espacement et de la longueur de la poutre.

Armatures longitudinales

Enfin, sélectionnez l'onglet Armatures longitudinales.

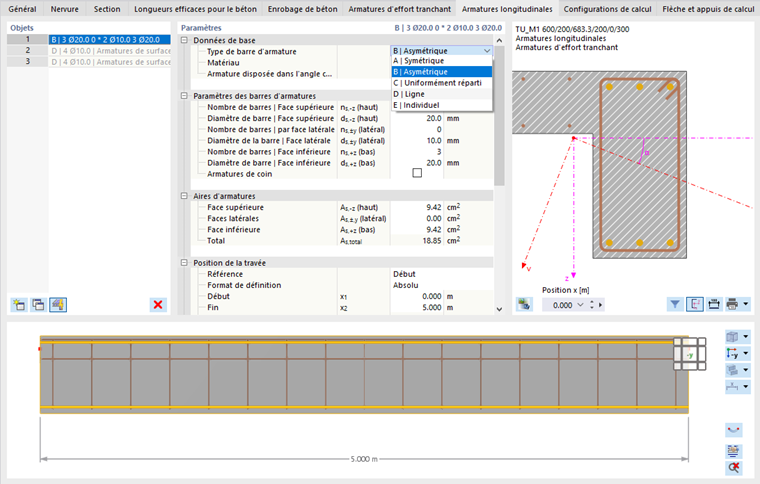

07 Définition de la disposition des barres d'armatures

Pour définir des barres d'armatures différentes pour les côtés supérieur et inférieur de la poutre, ouvrez la liste des types de barres dans la catégorie « Données de base ». Sélectionnez l'option B | Asymétrique. Redéfinissez ensuite le matériau 3 - B500S(B) sur la ligne du dessous (1).

Dans la catégorie « Paramètres des barres d'armatures », vous pouvez désormais définir la disposition différente des barres d'armatures pour les côtés supérieur et inférieur de la poutre.

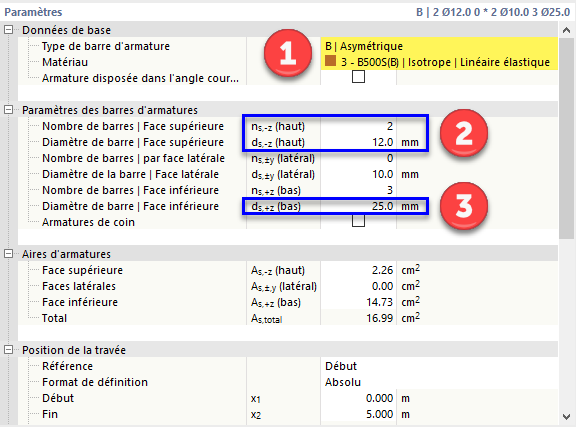

08 Définition des barres d'armatures des faces supérieure et inférieure

Cliquez sur la case « n_s,-z (haut) » et entrez (ou sélectionnez) 2 barres d'armatures. Dans la case en dessous, ajustez le diamètre de la barre à 12 mm (2). Sélectionnez ensuite la case « d_s,+z (bas) » et définissez le diamètre des trois barres d'armatures inférieures comme 25 mm (3).

Vous pouvez ensuite vérifier les valeurs répertoriées dans la catégorie « Aires d'armatures » en dessous.

Cliquez sur OK pour appliquer les armatures à la poutre en retombée et fermer la boîte de dialogue.
