De nouvelles catégories de résultats de « Vérification du béton » dans la liste de la barre d'outils permettent de contrôler les résultats de barre.
Ratios de vérification sur les barres

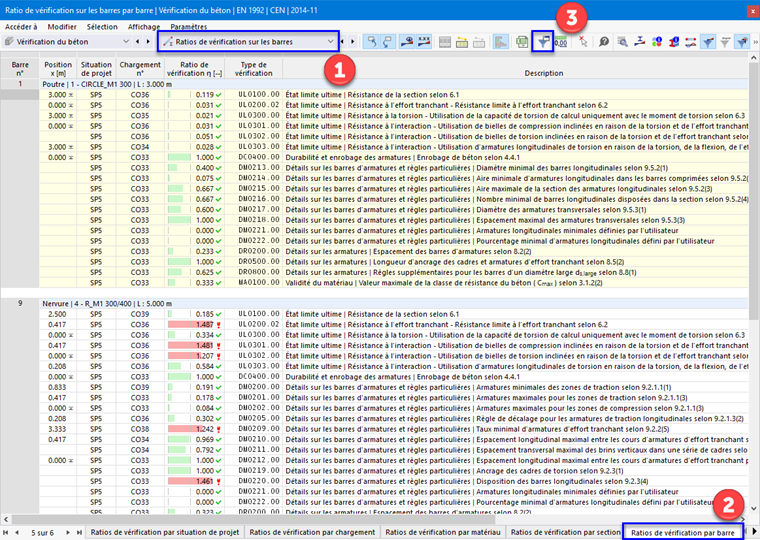

Sélectionnez la catégorie Ratios de vérification sur les barres (1). Les ratios de vérification de chaque barre sont répertoriés selon différents critères dans cinq tableaux. Définissez le tableau Ratios de vérification par barre (2).
Les valeurs listées dans la colonne « Ratio de vérification » représentent les quotients des vérifications à l'ELU (« UL ») et des vérifications de détail (« DM » et « DR »). Par exemple, « UL0200.02 » représente la vérification de la résistance au cisaillement selon l'EN 1992-1-1, 6.2.
La vérification du poteau est effectuée, mais les ratios de la nervure, en particulier, nécessitent une attention particulière. Certains emplacements se trouvent directement au niveau ou à proximité des appuis du poteau ou du voile, de sorte qu'ils ne sont pas pertinents pour la vérification du cisaillement. Cependant, certains avertissements font référence à des vérifications non satisfaites qui doivent être examinées graphiquement ultérieurement (voir le Chapitre Résultats graphiques).
Pour réduire le contenu du tableau, cliquez sur le bouton
dans la barre d'outils du tableau (3). Le « Gestionnaire du tableau de résultats » s'ouvre.

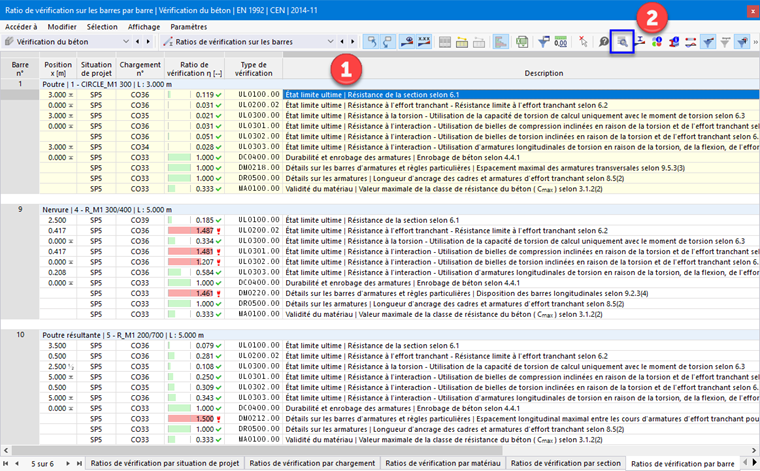

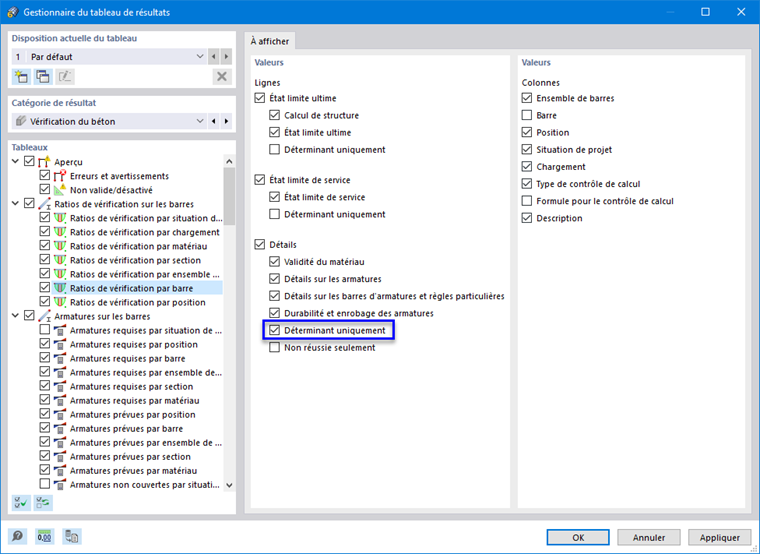

Cochez la case Déterminant uniquement des lignes « Détails ». Lorsque vous cliquez sur OK, le tableau est réduit aux résultats essentiels.
Pour vérifier les détails de calcul à l'ELU du poteau, par exemple, sélectionnez la première ligne de ses résultats (1). « UL0100.00 » représente la vérification de la résistance de la section selon l'EN 1992-1-1, 6.1 en considérant le moment nominal de second ordre. Cliquez ensuite sur le bouton
dans la barre d'outils du tableau (2).

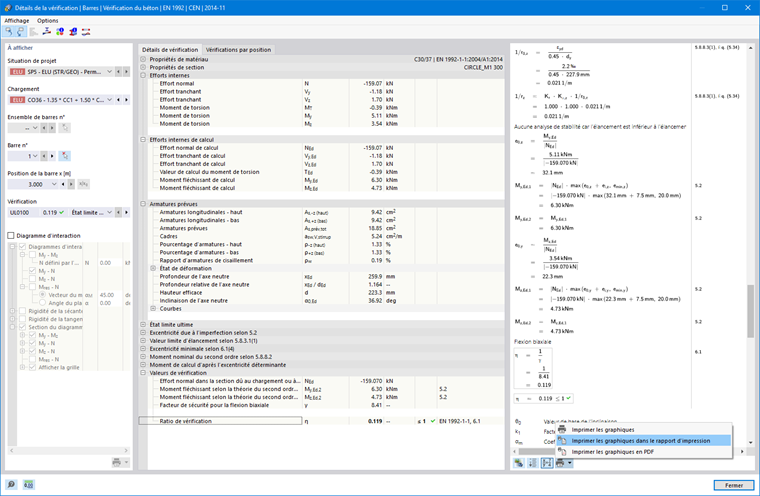

La fenêtre « Détails de la vérification » s'ouvre.
Cette fenêtre affiche tous les paramètres de la vérification et les équations correspondantes. En cliquant sur le bouton
dans la zone inférieure droite, vous pouvez basculer entre les valeurs ou les symboles affichés dans les formules de la vérification.
Pour imprimer les détails, cliquez sur le bouton
à côté du bouton
. Sélectionnez l'option Imprimer les graphiques dans le rapport d'impression. Les équations de cette vérification sont exportées dans le rapport sans l'ouvrir.
Revenez aux tableaux en cliquant sur Fermer.
Armatures sur les barres

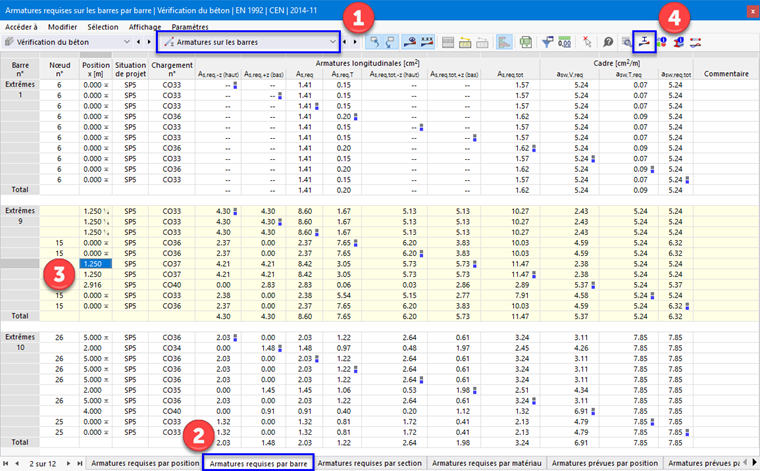

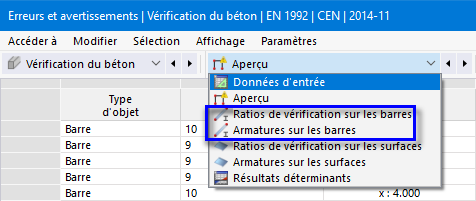

Dans la barre d'outils du tableau, sélectionnez la catégorie Armatures sur les barres (1) comme le montre l'image Catégories pour les résultats de barre. Les armatures de chaque barre sont de nouveau listées dans plusieurs tableaux selon différents critères. Définissez le tableau Armatures requises par barre (2).
Dans ce tableau, les valeurs extrêmes des armatures requises sont listées pour chaque barre. Les aires maximales de chaque catégorie d'armatures sont signalées par les symboles
. Vous pouvez également examiner quelle combinaison de charges requiert chacune les armatures maximales.
Comme précédemment, vous pouvez vérifier les détails de la vérification dans la boîte de dialogue « Détails de la vérification » (voir l'image Détails de la vérification) : sélectionnez une ligne, puis cliquez sur le bouton
dans la barre d'outils du tableau.
Pour vérifier les contraintes des barres d'armatures dans un diagramme, sélectionnez la ligne de la zone d'armature inférieure requise de la nervure n° 9, par exemple (3). Cliquez ensuite sur le bouton
dans la barre d'outils du tableau (4).

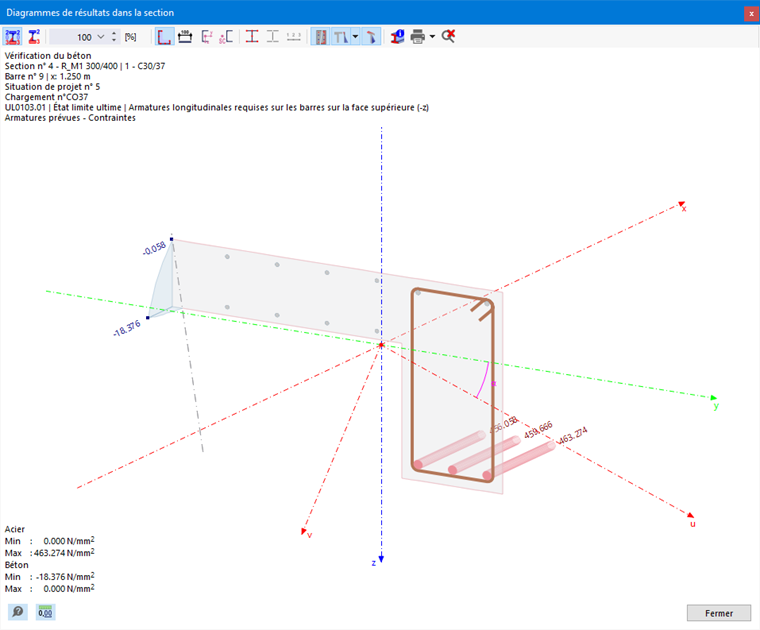

La fenêtre « Diagrammes de résultats dans la section » s'ouvre.
Le diagramme affiche les contraintes des barres d'armatures et les contraintes du béton. Les boutons de la barre d'outils vous permettent de contrôler les graphiques et d'imprimer le diagramme.
Revenez aux tableaux en cliquant sur Fermer.
